Уклон труб канализации на 1 метр по снип

Как выбрать трубы

При выборе труб необходимо обратить внимание на их цвет – канализационные окрашивают в серый. Разный диаметр сечения говорит о том, что каждый вид предназначен для выполнения отдельных функций.

Если реконструируется уже существующая канализация, на работу которой не было нареканий, то проще всего сопоставить диаметр старых труб с новыми – ошибки в таком случае практически исключены.

В зависимости от назначения, канализационные трубы и тройники бывают различного диаметраИсточник besplatka.ua

Кроме того, при монтаже нужно учесть какая бытовая техника будет подключаться к системе. Для слива воды с посудомоечной и стиральной машины достаточно будет диаметра в 2,5 сантиметра, для ванной и душевой потребуется уже 3,5 сантиметра. В целом, по всему дому проводятся трубы не больше 5 сантиметров в диаметре, но для стояка понадобится приобрести трубу сечением 11 сантиметров.

Чтобы не покупать лишние материалы или не просчитаться в подсчетах, лучше всего измерить старые трубы и сделать соответственную покупку. Кроме того, в соответствии старой конструкции покупают и такое же количество соединительных элементов.

https://youtube.com/watch?v=WcJ6wDA53uM

Общие сведения

Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.

За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.

Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.

Основной формулой, полученной эмпирическим путем, на основании наблюдений является:

где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.

К = 0,5 для пластика и стекла.

К = 0,6 для других материалов (сталь, чугун, асбестоцемент).

Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.

Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.

Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.

Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:

Диаметр подбирается исходя из среднего объема стоков.
Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.

Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.

Виды уклонов канализации на метр

Различают несколько видов уклонов, с учетом вида канализации.

Для внутренней

Для канализации внутреннего размещения применяют трубы с диаметром 40, 50, 80 и 100 мм. Оптимальный уровень уклона для таких труб равняется: 0,035, 0,03, 0,2 и 0,015 соответственно. Диаметр материала, который равен 100 мм, применяется для зон общего подключения, где все трубопроводы системы сходятся.

При использовании переходников с большего размера на меньший, монтаж осуществляется так, чтобы по нижней части канала образовалась ровная поверхность, которая обеспечит беспрерывный поток движения жидкости. Наклоны, по всем сторонам от переходного устройства, монтируются исходя из рассчитанного коэффициента.

Нужный уклон устраивается за счет крепежей, принимающих упор конструкции, или за счет уклона короба, в который будут устанавливаться канализационные системы.

Участок системы протяженностью до 1,5 метров от смесителя или других бытовых приборов, может устанавливаться в произвольном порядке, но при соблюдении уклона от устройства до системы канализации. Поворот к такой системе всегда оборудуется тройником или коленом, наклон таких конструкций равен 67 градусам. При наклоне всегда необходимо учитывать направление, которое должно соответствовать маршруту движения. Для подключения стояка всегда используют тройник, устанавливая его с углом наклона 67—87 градусов. Если в вашей квартире до сих пор используется прямоугольный тройник, то его рекомендуется заменить при монтаже внутренней системы канализации.

Для наружной

Для наружной системы используют материал диаметром 100, 150 и 200 мм, и соответствующим уклоном 0,012, 0,01 и 0,07. Трубы этой системы от выхода из дома и до самого сброса должны располагаться на одном уровне и с одинаковым уклоном по всей протяженности.

Комбинация труб с различными диаметрами или перепады в наклонах категорически запрещены. Если потребуется отойти от установленных правил, то в точке перехода оборудуют смотровой колодец.

Для того чтобы правильно выполнить необходимый уклон, рекомендуется в процессе рытья траншеи заранее учитывать увеличивающееся углубление. Помимо этого, глубина траншеи всегда готовится глубже на 20–25 см, для того, чтобы сформировать песчаную опору под систему. После этого, песок частично засыпается, и монтируются элементы опоры для всех отдельных элементов. И только потом высыпается остальное количество песка.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
V – скорость прохождения сточных вод;
H – наполняемость трубы (высота потока);
D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

для водоотводных канав – 0,003;
для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Выражение – чем больше уклон – тем лучше и быстрее сток – ошибка, которую не следует допускать, во избежание последующего демонтажа совершенно новой канализации.

Межплиточные швы

Для того чтобы сделать ревизионный лючок под плитку максимально незаметным, необходимо обратить внимание на этот нюанс. После того, как монтаж конструкции в поверхность завершен, плитка на крышку люка приклеена и обработана, люк закрывается. Затем швы, которые располагаются между ним и другими плитками, необходимо залить силиконом

Это делается для придания максимальной незаметности. Перед нанесением сначала необходимо обклеить по контуру соседние плитки малярным скотчем, после чего только заливать силиконом швы. После того как он застынет, нужно аккуратно острым предметом провести по контуру скотча, а затем отклеить его. Получится аккуратный внутренний шов

Затем швы, которые располагаются между ним и другими плитками, необходимо залить силиконом. Это делается для придания максимальной незаметности. Перед нанесением сначала необходимо обклеить по контуру соседние плитки малярным скотчем, после чего только заливать силиконом швы. После того как он застынет, нужно аккуратно острым предметом провести по контуру скотча, а затем отклеить его. Получится аккуратный внутренний шов.

Для обеспечения доступа, делается следующее. Канцелярским ножом под углом прорезается силикон на протяжении всех сторон конструкции

Обратите внимание, что резку нужно проводить максимально аккуратно, так как велик риск испортить шов и поцарапать плитку

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

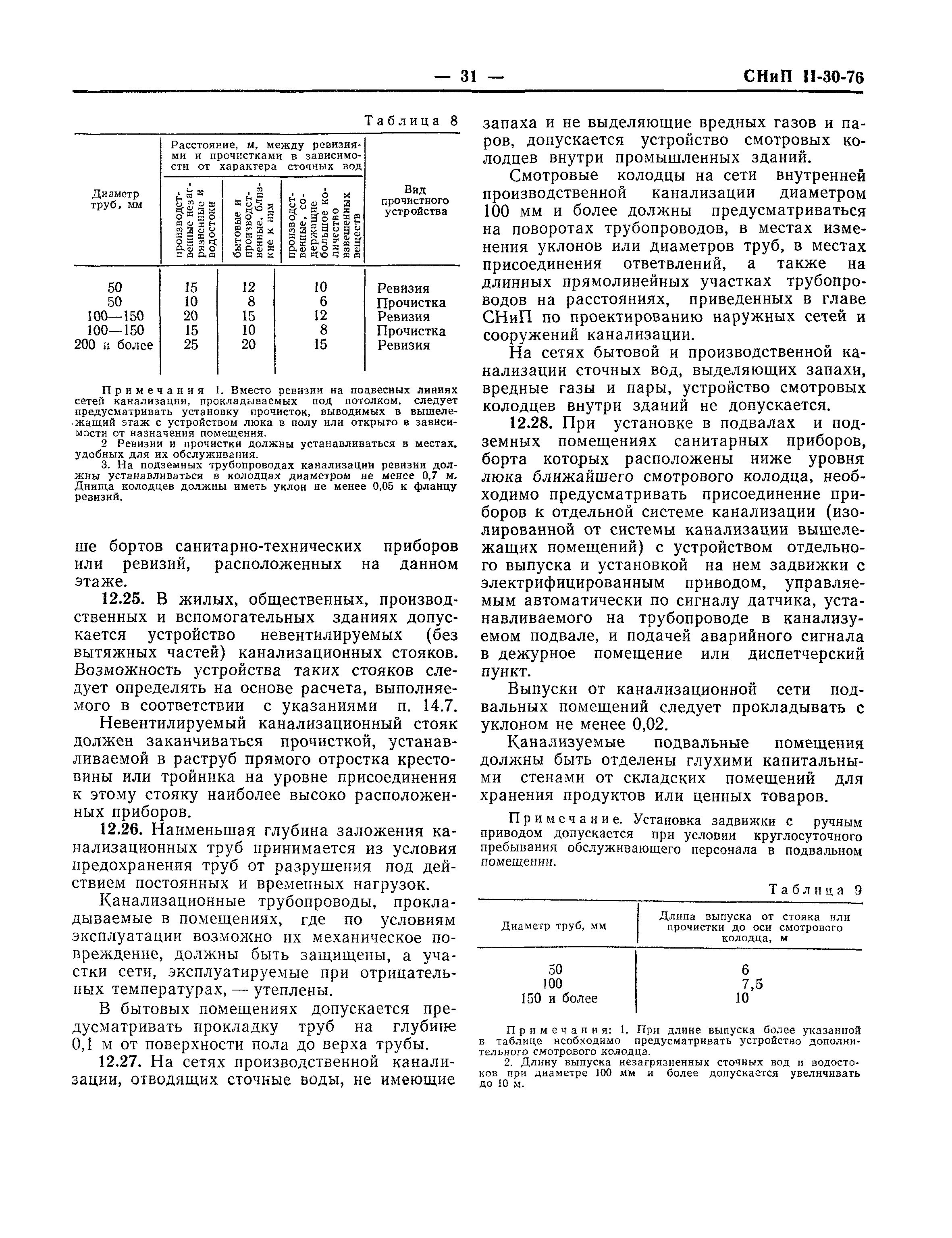

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров

Данные, которые заносятся в документ:

название системы, которая будет проверяться;
название объекта строительства;
наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
информация из проектной документации (номера чертежей);
перечень открытых прибором на время испытаний и продолжительность проверки;
данные о наличии или отсутствии дефектов;
подписи проверяющей комиссии.

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов

В любом случае важно придерживаться нормативных требований и соблюдать технологию

Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика

Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения. Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
Измеряется высота траншеи с обеих сторон до троса.
Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Что такое угол наклона трубопровода

Уклон трубопровода необходим, чтобы стоки самотеком уходили к колодцу и не задерживались на стенках

Монтаж автономной канализации начинается с предварительных расчетов протяженности магистрали, диаметра труб и их уклона. От этого будет зависеть скорость течения воды внутри и направление движения

Особенно важно соблюдать правила, если канализация планируется самотечная. Гравитационные силы будут направлять нечистоты естественным способом к месту их хранения

Угол наклона канализационной трубы в частном доме зависит от таких показателей:

Диаметр труб. Чем он больше, тем наклон меньше.
Материал, из которого изготовлены трубы. Гладкая внутренняя поверхность способствует быстрому прохождению воды и мусора по канализации. Чугун, асбестоцемент и некоторые виды синтетических материалов имеют шероховатую поверхность, на которую со временем налипает большой слой ила. Это снижает производительность трубы. Даже при большом диаметре пропускная способность снижается, и в доме возникает затопление, если вовремя не принять меры для прочистки. Чистить забитую трубу придется регулярно, а это неудобства, затраты на химические средства и вызов сантехника.
Схема размещения системы канализационных труб в доме. Меньший диаметр для стоков в ванной, душевой и на кухне предполагает больший наклон трубы.

Помимо угла наклона для корректной работы системы водоотвода важно отсутствие острых и прямых углов в соединении частей труб и на поворотах. При несоблюдении правил возможны следующие проблемы:

При несоблюдении правил возможны следующие проблемы:

заиливание трубы и прекращение работы канализации, что влечет за собой повышение уровня воды в унитазе, раковине и возникновение проблемного стока в ванной;
появление неприятного запаха в квартире из-за плохой работы сифонов;
прорыв трубы и затопление подвального помещения.

Чего стоит придерживаться при определении уклона?

Если учесть все правила СНиПа по организации наклона канализационных труб, общий список будет выглядеть следующим образом:

Максимальное значение возможного уклона составляет 15 см.
В процессе установки наружной системы канализации требуется учитывать фактор глубины промерзания грунтов.
При определении наклона конструкций рекомендуется обратиться за помощью специалистов и дополнительно осуществить проверку расчетов с помощью нормативной литературы. (возможно самостоятельно)
При установке канализации в помещении ванной комнаты можно прибегнуть к минимальному уклону, так как нет риска засорить трубу крупными частицами.
Определить уклон можно с помощью пузырькового уровня. Его нужно укладывать на место, где находится труба, и в зависимости от положения пузырька рассчитывать величину наклона.

Также перед проведением работ требуется составить план последовательности действий, чтобы избежать возможных ошибок. На план также наносится профиль канализации, и этот пункт прописан ГОСТ 21.604-82.

Если учесть все требования документов, то организовать канализационную систему и обеспечить нормальный уклон получится своими руками.

Как рассчитать самостоятельно наклон канализационных труб

Вы можете самостоятельно найти значение уклона труб, обустраивая своими руками канализацию в доме. Как это сделать, я расскажу дальше.

Определение уклона

Основной трудностью, с которой вы столкнетесь, как непрофессиональные строители, будет то, что мера наклона непонятна. В СНиПах и справочниках, являющихся руководством к действию для любого строителя, показываются дроби, например 0.035 либо 0.007. Скорее всего, вы привыкли использовать градусы и не поймете, какой же уклон труб обозначают данные числа.

Спешу вас успокоить, тут все предельно просто: данные дроби показывают отношение высоты понижения к метровой длине труб. Легче всего параметром оперировать в сантиметрах, например 3.5 см на 1 м либо 0.7 см на 1 м, как в выше приведенных мною примерах.

Длина сети в метрах при умножении на значение наклона даст вам общую его высоту на всем протяжении ветки.

Приведу пример:

Допустим, общая длина трубопровода составляет 6 метров и необходим его уклон 0.08.
Следовательно, меж началом (ближним к сливу) и концом (вход в стояк) трубы должен быть такой перепад: 6∙0.08=0.48 м или 48 см.

Как вычислить наполненность труб

Наполненность трубы канализации.

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, является ее наполненность. Вы можете определить ее, согласно формуле: u=H/d. В ней:

H является высотой уровня стоков в трубе;
d обозначает ее диаметр.

При этом:

когда u=0, то это значит, что труба пуста;
когда u=1, то она наполнена полностью;
оптимальные величины для наполненности (К), при которых слив работает наиболее эффективно – это вилка 0.5-0.6.

Подобный диапазон объясним разными характеристиками материалов изготовления труб и уровнем потенции к созданию разграничивающего слоя, удерживаемого подле их внутренних стенок.

Приведенные мною величины наполненности дадут возможность течь отходам со скоростью около 0.7 метров в секунду. Она даст возможность твердым фракциям держаться во взвешенном виде и не оседать на стенках труб.

Подытоживая все вышенаписанное, я подвожу вас к мысли, что проектные характеристики трубопровода вам надо рассчитать по формуле K≤V√u. В ней:

К — является оптимальной степенью наполненности (0.5-0.6);
V — обозначает скорость тока отходов;
√u – это квадратный корень из заполняемости труб.

Как отмерить необходимый угол

Для определения нужного угла можно использовать пузырьковый угол.

Как вы уже поняли, минимальный уклон сети в квартирах зависим от сечения укладываемых труб. Так, для 50-миллиметровых изделий он должен быть 3 сантиметра на 1 метр их длины, для 85 и 100-миллиметровых — 2 сантиметра.

Вы можете озадачиться вопросом, как выставить уклон трубы канализации, чтобы не вышло ошибки. Ведь полы далеко не всегда имеют абсолютно правильную горизонтальность. Я вам настоятельно рекомендую для этого использовать лазерный либо пузырьковый уровень.
Также я советую вам натянуть разметочный шнур. Вы можете применить его при входе ветки в стояк и как эталонную вертикаль.

Угол входа трубы в стояк.

Ниже я публикую для вас еще одну таблицу с оптимальными и минимальными уклонами канализационных труб.

Сантехнический прибор	Диаметр трубы, в миллиметрах	Наклоны
Оптимальный	Минимальный
Раковина	40	0.035	0.025
Унитаз	100	0.02	0.012
Ванна, умывальник, писсуар	40-50	0.035	0.025
Мойка	40	0.035	0.025

Уклон для труб внешней канализации

Профессиональная схема укладки канализационных труб.

В таблице ниже я привожу правильные наклоны для труб внешней канализации, обладающих большим сечением, относительно внутренней части системы.

Сечение трубы, в миллиметрах	Оптимальный уклон, в метрах на 1 м длины трубы	Наклон в условиях особых, в метрах на 1 м длины трубы
150	0.008	0.007
200	0.007	0.005

Под особыми условиями инструкция подразумевает необходимость строительства системы, когда какие-либо причины мешают обустроить оптимальный наклон. Иными словами, это минимально допустимая степень снижения внешних канализационных труб.

Как я уже писал, существует и максимальная величина данного параметра. Оно равна 0.15. При уклоне больше чем 15 см на один метр труб, отводящая стоки система будет функционировать малоэффективно. Сеть станет заиливаться при слишком быстром сбросе жидкости и быстро закупорится.

Соотношение уклона и диаметра труб

Определять уровень уклона на «и так сойдёт» не стоит. Потеря времени и финансовые затраты при таком подходе будут вашими спутниками во время проведения сантехнических работ. В каждом отдельном случае следует проводить расчёт. Семь раз отмерить лучше чем двадцать семь раз отрезать.

Если вы правильно высчитали угол наклона, но при этом произвели монтаж канализационной трубы не того диаметра, то у вас будет два варианта решения — демонтаж или демонтаж. Поэтому для каждой трубы с разным диаметром необходимо проводить расчёт отдельно.

Максимальным уклоном труб для любого диаметра не должен быть больше 15 см на один метр. В очень редких случаях если длина трубопровода составляет менее 1,5 метра. Под диаметром трубы имеет ввиду диаметр, который проходит в канализационный септик или сливную яму.

Рассмотрим пример расчёта на 110 мм пластиковой трубе для наружной канализации. Давайте представим, что нужно рассчитать уклон, который будет оптимально подходить для 110 трубы, она часто используется для прокладки таких систем. Если мы обратимся к ГОСТу, то уклон трубы с таким диаметром должен составлять 0,02 на 1 метр. Это оптимальное значение позволит сохранить ваши трубы в пригодном состоянии долгие годы.

Чтобы рассчитать с каким перепадом нужно вырыть траншею, следует длину трубы умножить на уклон обозначенный в ГОСТе. Следовательно, длинна нашей 110 мм трубы равна 20 м. Мы берём и умножаем (20м * 0,02) = 0,4 м или 40 см. Разница между началом и конечной точки в траншеи будет равна — 20см. К примеру первичная точка (выход из дома) у вас был 1,10 м то конечная будет 1,50 метра возле канализационного септика. Расчёт выполнен без включения в данные глубины промерзания грунта.

Для 200 мм трубы минимальный уклон в СНИПе указан 0,007 или 7 мм на 1 погонный метры трубы. Соответственно на 10 метров прокладки будет такая формула: (10 * 0,007) = 0,07. Для облегчения расчётов можно воспользоваться простым и удобным онлайн калькулятором, который упростит вашу работу.

Что получаем в итоге?

Проложенный таким образом канализационный трубопровод сохраняет уклон, это гарантирует, что весь сток протечет по трубе и попадет в септик.

Источники

https://stroy-okey.ru/house/vodoprovod/uklon-kanalizacionnoj-truby-po-snip-tablicy-pamyatka-i-pravila-rascheta/
https://vseotrube.ru/kanalizatsiya/uklon-v-chastnom-dome-i-kvartire
https://truby-moskva.ru/kak-rasschitat-uklon-kanalizatsionnoj-truby.html
http://okanalizacii.ru/sistemy/uklon-kanalizacii-na-1-metr.html
https://kanalizaciyadoma.com/montazh/uklon-kanalizatsii-v-chastnom-dome-kakoy-dolzhen-byt.html
https://poweredhouse.ru/uklon-kanalizacionnoj-truby-dlya-vnutrennej-i-naruzhnoj-kanalizacii/
https://glav-dacha.ru/uklon-kanalizacionnoy-truby/
