Схема разводки канализации в частном доме — делаем разводку своими руками

Выбор материала водоотводного трубопровода

Сточные воды могут содержать в себе различные примеси агрессивных веществ и твердых механических частиц. В связи с этим к материалам канализационных трубопроводов предъявляются повышенные требования по твердости, прочности и антикоррозионным свойствам. К основным материалам, применяемым в канализации, являются:

• Чугун

• Различные виды пластиков (полиэтилен, поливинилхлорид, стеклопластик)

• Железобетон (для прокладки наружных участков большого диаметра)

В большой степени от того, из какого материала прокладывается трубопровод, меняются расценки на монтаж канализации в целом.

Это происходит из-за того, что стоимость монтажа канализации зависит от трудоемкости стыковки отдельных элементов трубопровода, способам подгонки и подрезки трубы, применяемым инструментам и оборудовании. Так наиболее дешевой оказывается прокладка пластикового трубопровода, где для обработки трубы не потребуется дорогостоящий инструмент, а стыки осуществляются при помощи резиновых манжет.

Но монтаж пластиковой канализации не всегда бывает технологически несложным. Когда прокладывается участок напорного водоотвода с контруклонами, стыковка трубы производится методом пайки. Данный метод требует применения специального инструмента и высокой квалификации исполнителя.

В случаях, когда производится монтаж чугунной канализации, цена прокладки зависит от диаметра трубы. Методы стыковки для чугунных трубопроводов всегда одинаковы – чеканка раструбов просмоленной ветошью. Производственную стыковку магистральных канализационных чугунных трубопроводов большого диаметра производят высококвалифицированные специалисты, при помощи профессионального технологического оборудования.

Основные материалы

Поступление чистой воды в дом и дальнейшее ее выведение вместе с продуктами жизнедеятельности должно быть качественным, ведь от этого зависит комфорт и здоровье людей. А это значит, что материалы для этой системы коммуникаций нужно выбирать очень тщательно. Важнее всего в этом случае выбрать нормальные трубы.

Они могут быть изготовлены из металла, пластика, асбеста и прочих материалов. Металлические трубы считаются самыми дорогими. Во-первых, дорого стоит материал, во-вторых, для их установки требуется сварочный аппарат. Но эта конструкция довольно прочная и надежная.

Асбест используется исключительно для системы канализации, поскольку для водоснабжения не подходит. Эти трубы имеют очень высокий уровень герметизации. Что касается пластиковых труб, то это самый оптимальный и дешевый вариант.

Предварительная подготовка

Прежде чем приступить к строительным работам, необходимо выполнить несколько последовательных действий:

определитесь с месторасположением сточного колодца: он должен находиться ниже уровня жилья;
наметьте место вывода канализационной трубы из дома;
обратите внимание на место вывода коллекторной трубы, поскольку именно там будут сконцентрированы все сточные воды из жилища. Не допускается наличие дефектов, неровностей или перекосов;
составляя проект, рассчитайте все изгибы и углы, по которым будут проходить трубы, особенно внутренней канализационной системы;
после выполнения вышеописанных действий можно отправляться в специализированный магазин за приобретением материалов.

Наружные работы

В том случае если в доме имеется старая канализационная система, вам будет значительно проще. Необходимо произвести демонтаж старых труб и осуществить укладку новых по уже готовым канализационным путям.

Однако может потребоваться полная переделка, которая предусматривает поднятие напольного покрытия и углубление траншеи при необходимости:

• Выройте яму под фундаментом и измерьте ширину от верхнего до нижнего края. Оптимальная величина должна быть не менее 100 см, только в этом случае можно не беспокоиться о промерзании коллекторной трубы;
• С уличной стороны выкопайте траншею до сливной ямы. Глубина траншеи снаружи должна быть больше, чем изнутри и располагаться под небольшим углом для облегчения стока отходов.

Вам предстоит уложить канализационные трубы как внутри дома, так и на улице.

1. На дне траншей необходимо изготовить песчаную подушку толщиной 20 см. Это уменьшит давление на полипропиленовые канализационные трубы. То есть благодаря песку засыпанный грунт не будет сильно давить на конструкцию;
2. Качественный монтаж невозможен без правильной герметизации и соединения труб. Для этого во время укладки вставляйте в трубы тройники, которые помогут вам ликвидировать засоры в процессе эксплуатации. На данном этапе не стоит экономить – это все очень быстро окупится;
3. Тройники устанавливаются с шагом в 4 метра, а выходящую на поверхность часть закупоривают заглушкой.

Внутренняя канализация

Для монтажа внутри дома зачастую применяются полипропиленовые трубы, которые не поддаются коррозии, а соответственно срок их службы довольно длительный, при этом процесс монтажа проще, чем у чугунных или стальных аналогов.

На стояке устанавливается ревизия (тройник) на уровне 1 метра от пола, от которого выводится труба для вытяжки на высоту 70 см от поверхности крыши.

Такая сложная система установки поможет вам избежать появления неприятных запахов в доме, которые сопровождают монтаж канализационной системы в частном доме. Если на стояке вентиляция выполнена согласно всем требованиям, то посторонние запахи не будут проникать в помещение и доставлять дискомфорт.

Непременно предусмотрите теплоизоляцию стояка, расположенного в холодном помещении.

Для стыковки стояка с наружной канализационной системой применяются выпуски, диаметр которых меньше диаметра трубы на стояке. По мнению профессионалов, выпуск должен монтироваться по направлению сточных вод под прямым углом и подключаться к стояку двумя отводами с углами 135 градусов. При необходимости дополнительного стояка потребуется применение косого тройника и дополнительного отвода. Если предусмотрен один стояк или коллекторная труба трудозатраты будут намного меньше.

Внешняя канализация выполняется из полипропиленовых труб с диаметром 15 см.

Прочитав инструкцию и соблюдая технологию работ, несложно оборудовать свой загородный дом необходимыми коммуникациями.

Нормы расстояния очистных сооружений на участке

Согласно СНиП, очистные сооружения и ямы должны располагаться на значительном расстоянии от дома, водоносной скважины и других инженерных объектов.

• От жилого строения – не менее 5 м до септика, ЛОС, выгребной ямы, чтобы избежать попадания неприятного запаха в помещение. А также заранее предупредить возможные плачевные последствия влияния влажной среды на основание дома.
• До скважины с водой – 30-50 м. Конечно, очень сложно соблюдать это правило, так как размеры участков весьма ограничены. Максимально удалить септик от водопровода все-таки нужно, на сколько это позволит техническая возможность.
• До границ соседнего участка – минимально 2 м.
• От коллектора до растений и деревьев – расположение 2-4 м, если корни дерева большие.

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

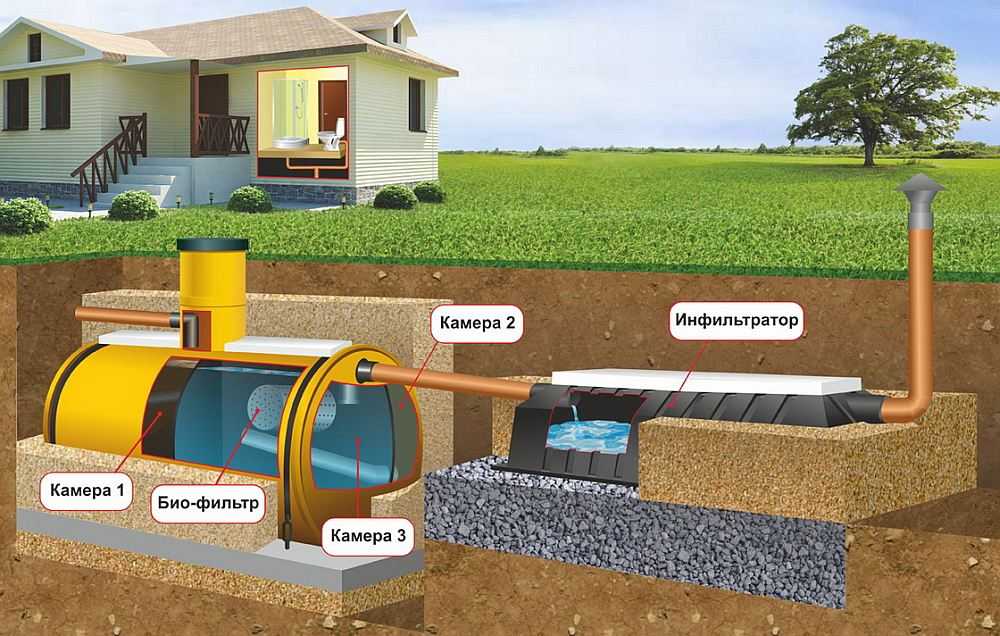

1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

1. Почвенная полевая фильтрация
2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Общие монтажные правила

Прокладка канализационных труб в частном доме предусматривает фиксацию, разводку коммуникаций, их стыковку, подключение сантехнических приборов.

Специалистами разработаны основные правила монтажа внутренней канализации:

• горизонтальные трубы укладывают под уклоном 1-2 см/1 м. п. Это предотвратит образование засоров. Слишком маленький уклон станет причиной медленного стока воды, большой — источником заиливания, возникновения шума;
• горизонтальные трубы для канализации в частном доме состыковывают косыми уголками и тройниками — это облегчит прочистку системы;
• повороты линии, стояк оснащаются ревизиями (отверстиями для очистки коммуникаций, закрытые крышками);
• сантехнические пластиковые канализационные трубы диаметром 40-50 мм обрезают ножовкой/болгаркой. Изделия приобретают ровный, гладкий край. После порезки с трубы снимают фаску. Это позволит надежно зафиксировать уплотнительные кольца;
• крепление линий проводится через каждых 100 см;
• при монтаже коммуникаций диаметром до 300 мм оставляют место для их теплового расширения. Закладывая трубу в отверстие предыдущей, между ними предусматривают зазор 5 мм. Это позволит избежать растрескивания коммуникаций при продолжительном сливе горячей воды;
• установка канализационных труб в частном доме производится без образования контруклонов. Раструбы направляют навстречу течению воды;
• верхний выход стояка оставляют открытым. Это обеспечит подсос воздуха в системе, предотвратит распространение неприятных запахов по дому;
• если внутренний водопровод и канализация закладываются под стяжку, их обматывают рулонной теплоизоляцией. Данные действия предотвратит шум воды.

Монтаж систем канализации начинают с формирования выпуска. Это крайний элемент внутренней системы, соединяющий стояк/выход труб из дома с наружным стоком. Чтобы канализация функционировала, не замерзая, зимой — выпуск устанавливают в фундаменте дома ниже уровня промерзания грунта (на глубине 1 м).

После формирования выпуска приступают к монтажу стояка. Работают по утвержденному проекту. Укладку труб начинают снизу. При наличие подвальных помещений, монтаж канализации в частном доме начинают с них. Стояк оснащают ревизиями, обеспечивающими доступ к потенциальным местам засорения. Оптимальный шаг их размещения — через каждых 3 м. п. трубы.

Дальнейший монтаж внутренней канализации состоит в прокладывании отводных линий. Они соединяют сантехническое оборудование со стояком. Максимальная длина отвода — 10 м. Его стыковка со стояком выполняется при помощи косых тройников.

Отводы прокладывают под уклоном. Его значение определено международными стандартами, оно зависит от диаметра труб. Для 5-сантиметровых коммуникаций он составляет 3-3,5 см/ 1 м. п., для 10-11-сантимеровых — 2-2,5 см. Уклон соблюдается по всей длине линии. Для стыкования вертикальных и горизонтальных ветвей трубопровода применяют специальные угловые фитинги — колена.

Проведение канализации в частном доме осуществляется открыто (видимо), или скрыто. Первый способ предусматривает крепление труб к основанию хомутами, подвесками. Скрытая установка — монтаж коммуникаций в коробах, стеновых каналах.

Распиливают изделия перпендикулярно их длине. Отличающиеся диаметром отверстия трубы состыковывают переходниками. В точке пересечения стоков от раковин, резервуаров для купания монтируется коллекторная (сборная) 100-110-миллиметровая труба.

Правила монтажа канализационных труб разводочных линий:

• коммуникации прокладывают от самой удаленной точки, от меньшего диаметра к большему;
• сантехприборы с большими выпусками (унитаз) устанавливают поближе к стояку;
• раструбы (ворончатые расширения) запрещено монтировать в перекрытиях зданий;
• стыки труб обрабатывают герметиком для упрочнения соединения.

https://youtube.com/watch?v=qLcXGC1N6Rg

ПОСМОТРЕТЬ ВИДЕО

Правильная канализация в частном доме обязательно предусматривает наличие вентиляции. Осуществляется она путем прокладывания фановой трубы, которая проветривает канализацию, нормализует давление в системе, продлевает эксплуатационный срок конструкции.

Фановая труба – концовка стояка, выведенная наружу здания. Монтируется она после верхней ревизии и выводится (прямо, или под углом) на чердак.

Важно правильно установить канализацию в частном доме, согласно техническим и санитарным правилам — тогда она ее работа будет бесперебойной. Перед вводом в эксплуатацию проверяют герметичность швов, спустив воду по трубам

Разводка труб в ванной

Ванная комната является самой насыщенной по количеству сантехнических устройств. Поэтому монтажные работы тут будут более трудоемкими. Для сантехника разводка канализации в ванной комнате – дело ответственное, но не сложное. Чего не скажешь про простого человека.

Сложность установки канализации в ванной комнате состоит в том, что проведенная канализационная сеть вынудит приподнимать сантехнику. Кроме того, в ванной комнате должно быть несколько отводов, благодаря которым одновременно может быть слито большое количество воды. Здесь нужно учитывать все мелочи и нюансы, о которых знает лишь компетентный человек.

Устанавливая канализацию в квартире нужно помнить:

• Высота канализации для унитаза равна примерно 180-190 мм. Если унитаз приставной.
• При этом высота вывода канализации под умывальник должна быть равна 530-550 мм от уровня пола.

Более детальную информацию о канализационной системе можно получить, изучив нормативные документы (СНиП, ГОСТ).

Самостоятельное устройство канализации

Для внутренней системы нужен:

• трубопровод
• стояк и фановая труба
• ревизии
• запорные элементы
• выпуск (соединение с наружной системой).

Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.

Внешняя часть канализации состоит из:

• трубопровода
• колодцев
• накопительной емкости или септика.

Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном

Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.

Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).

Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.

Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.

https://youtube.com/watch?v=4IbYUyWsWV8

Монтаж отводных линий

Провести монтажные работы можно самостоятельно при наличии необходимого инструмента и материалов. Для начала следует приобрести нижеприведенные инструменты:

1. Перфоратор может понадобится для проведения работ, связанных с образованием ниш в бетоне для труб и крепежных элементов. Современные перфораторы могут также выполнять роль дрели для образования различных отверстий, для чего достаточно сменить насадку и выставить соответствующий режим работы.
2. Понадобится и болгарка, в некоторых случаях, штроборез. Для болгарки следует приобрести диски, которые могут резать по бетону и металлу.
3. Ключи, отвертки, плоскогубцы.

Что касается материалов, то при создании отводной линии понадобятся самые различные переходники и разветвления. Технология проведения монтажных работ предусматривает применение изоляционных материалов, которые снижают риск образования протечек в местах соединения отдельных секций.

К особенностям проведения монтажных работ можно отнести следующие моменты:

1. Разводка внутренних отводных линий начинается с установки стояков согласно утвержденному проекту.
2. Раструбы прокладываемых труб должны быть направлены вверх. При этом прокладку рекомендуют начинать с самого нижнего уровня. К примеру, если есть подвальное помещение, то трубы прокладываются именно с этого помещения.
3. При поэтапной прокладке трубопроводов устанавливаются фитинги, тройники, ревизии, поворотные элементы. На момент соединения проводится одновременная фиксация всех элементов системы.

Наиболее важными участками системы являются:

1. Повороты.
2. Окончание внутренней системы.
3. Начала стояков.

В случае, если длина прямолинейного участка большая, то ревизии рекомендуется устанавливать с шагом до 30 метров. На практике столь большие прямолинейные участки создаются крайне редко.

Ставить отводные линии можно от сантехнического оборудования в направлении уже созданных стояков. Трубы подбираются в соответствии с диаметром выпусков приборов, можно также приобрести специальные переходники. Специалисты рекомендуют создавать отводные линии с протяженностью не более 10 метров.

Если создается система самотечного типа, то уделяется много внимания выдерживанию нужного уклона. Для труб, диаметр которых 50 мм, он должен составляет 3 сантиметра на 1 погонный метр, при диаметре 100 мм 2 сантиметра на 1 погонный метр.

1. Трубы системы разводки рекомендуется устанавливать с последовательным увеличением показателя диаметра от дальнего прибора к стояку. Если самый отдаленный источник нечистот имеет подключаемый диаметр 140 мм, то между ней и стояком не может прокладываться труба с меньшим диаметром. Это связано с тем, что на месте утончения может образоваться застой. Кроме этого из-за сужения снижается пропускная способность.
2. Если от приборов отходят трубы с различным диаметром, то в месте их соединения устанавливается переходник, который может быть представлен и тройником.
3. В самых низких точках рекомендуется устанавливать элементы, позволяющие проводить чистку систему от засоров.
4. Разводка подключается к общей системе канализации, которая может быть представлена септиком, канализационным колодцем. Место подключения выбирается на отметке нижнего общего выпуска.
5. Раструбы запрещено размещать в местах прохода узлов через различные перекрытия.

Монтажные работы могут проводиться практически в любое время, но следует учитывать тот момент, что некоторые работы выполнить самостоятельно нельзя. После соединения всех элементов проводится диагностика системы для определения надежности изоляции всех соединений.

Правила монтажных работ

Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:

• Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
• Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
• Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.
• Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
• Независимо от способа соединения труб места стыковки необходимо обезжирить.
• Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
• Соединение элементов трубопровода выполняется по потоку.
• Не допускается расположение стыков внутри стен и перекрытий.
• Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.

Процесс и технология укладки

Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.

Процедура осуществляется в несколько этапов:

1. Монтаж начинается от места выхода трубы из здания.
2. Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
3. Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
4. Для поворотов используют отводы по 15 и 30 градусов.
5. Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
6. Производят утепление, если это предусмотрено проектом.
7. Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.

Схема монтажа канализации:

Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.

Можно ли уложить одновременно канализационные трубы и водопровод?

Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.

Причины запрета одновременной прокладки:

• между трубами должно быть расстояние;
• водопроводные трубы должны быть утеплены;
• обустройство магистрального водовода.

Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.

Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы

При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.

Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.

Подключение к сетям канализации, какие документы потребуются

Готовый план дома. Обязательным образом, на бумаге должна быть представлена схема прокладки канализационного трубопровода. Данный процесс, осуществляется с помощью компании, которая проводит геодезическую экспертизу.

Все технические условия подключения канализации. Все эти вопросы рассматривается организацией.

Схема, на которой будет указан план, именно по нему необходимо провести подключение канализации. Данный документ обязан предоставить специалист, который проектирует и устанавливает технические функции. Он опирается на основания технических условий, таким образом выдает новый план.

Проект, который подготовлен в водоканале, с их согласованием. Данным процессом занимается архитектурное управление.

Необходимо также запомнить один главный нюанс. Перед тем, как приступить к строительным работам, необходимо взять разрешение у своих соседних жильцов. Они обязаны подписать свое согласие. Если возникнут дополнительные вопросы по поводу трубопровод, которые будут проходить по тем местам, где уже проведены другие электрические или тепловые сети, то в данном случае, необходимо взять другое разрешение. Необходимо потребовать специальный документ в организации. Если владелец не будет преследовать определенных требования, то ему придется заплатить огромный штраф.

Чтобы провести трубопровод до центральной магистрали, необходимо взять разрешение. В том случае, если поблизости расположен колодец. Труба, которая будет проходить по участку до колодца, будет направлена под определенным наклоном и углом. Чтобы определить с точность глубину укладки, необходимо воспользоваться специальными значениями, предоставленными данными в СниП.

Необходимо учесть также один главный совет. Данный вопрос касается наличия существующих поворотов на трассе. Как показано в практике, повороты на трассе не должны существовать, но если вдруг возникнет такая проблема, то необходимо развернуть магистраль на несколько градусов, примерно на 90. Рекомендовано также установить ревизионный колодец. Так как, в этом случае колодец выполняет функцию контроля над данной системой.

Значительную роль выполняет правильная подборка высоты копки траншеи. Необходимо учесть определенные элементы. Диаметр трубы должен быть больше, чем внутренняя. Обычный размер составляет до 250 мм. В основном, используются трубы с диаметром от 150 до 250 мм. После того, как специалист определиться с размером труб, необходимо выкопать дно траншеи. Как только завершится процесс, подушку можно предоставить для укладки трубопровод.

https://youtube.com/watch?v=Oe3ZVdbnqaE

Технические требования

Величина уклона трубы в зависимости от ее диаметра.

Во время проведения монтажных работ необходимо делать все в рамках таких технических условий:

1. Все канализационные трубы должны укладываться так, чтобы они имели определенный уклон, направленный в сторону слива. Оптимальным считается делать уклон канализационной трубы в 2-3 см на каждый метр длины.
2. Диаметр трубопровода должен иметь необходимую пропускную способность, чтобы выдержать слив со всей системы одновременно.
3. Чтобы во время эксплуатации не образовывались засоры, необходимо исключить в схеме подключения сантехники резких перегибов.
4. Обязательно сделать элементы, которые будут позволять время от времени проводить прочистку системы.
5. Нужно предусмотреть специальные вентиляционные узлы, которые будут выполнять роль отвода для газов.

Возьмите на заметку: в частном доме можно использовать канализационные системы не только самотечные, но и при наличии средств — принудительные, которые будут дополнительно оснащаться наносным оборудованием.

Монтаж наружной канализации

Монтаж наружной канализации требует определенных знаний и практических навыков. Предупреждаем: работы предстоит не мало, в том числе и копка траншей и ямы.

После того, как яма и траншеи подготовлены, приступаем к монтажу наружной канализационной системы. Особую внимательность нужно проявить при монтаже труб, которые впоследствии станут выполнять функцию общего коллектора дома.

Специалисты рекомендуют направлять данные трубы раструбами вниз, а затем вставлять их одну в другую.

Заранее просчитайте глубину траншеи для укладки канализационных труб, учитывая такой нюанс: трубы лягут на нетронутый грунт. Такая мера впоследствии уменьшит вероятность просадки грунта.

А это значит, что  уменьшится вероятность прогиба трубы, ее локального повреждения и образования засоров и застоев.

Септик из полипропилена

Для того чтобы правильно определиться с необходимым диаметром труб для наружной канализации рекомендуем обратиться к специалистам.

Учтите, что диаметр труб коллектора должен быть шире, чем у труб, которые идут от сантехнических бытовых приборов. Обычно для коллекторов и стояков применяют трубы, диаметр которых от 100 до 200 мм.

Наиболее простой вариант обустройства канализации дома своими руками – выгребная яма. Ее можно выложить кирпичной кладкой или установить бетонные кольца.

Дно выгребной ямы заливают бетоном. Гидроизоляцию стен производят битумом.

Установка септика из полипропилена своими руками тоже вполне реальна. Обычно компании, которые занимаются продажей таких септиков, предоставляют всю необходимую информацию по их установке.

Фильтрующий колодец

Если выполнять их инструкцию пошагово, то вполне быстро можно установить септик из полипропилена и своими руками.

Надеемся, что монтаж канализации в частном доме видео помогут Вам выполнить канализацию своими руками правильно и быстро, без привлечения специалистов и дополнительной траты средств.

Строительство фильтрующего колодца или локальных очистных сооружений требуют специальных знаний и практических навыков. Поэтому их строительство лучше доверить профессионалам. Если Вы все же решились устанавливать эти фильтрующий колодец или ЛОК, будьте готовы к тому, что их строительство потребует много времени и финансов.

Мы частично описали устройство канализации частного дома снаружи. Теперь переходим к описанию предполагаемых внутренних работ по обустройству канализационной системы загородного дома.

Технические средства, материалы

Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.

Краткий список материалов:

Трехсекционный септик

Электрические инструменты, которые могут пригодиться:

• болгарка. Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
• перфоратор. Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
• шуруповёрт. Трубы нужно будет крепить к стенам

Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.

Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи
