Подключение стабилизатора напряжения

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

1. Перед монтажом всегда отключайте питание сети в электрическом щите.
2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

• После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
• Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
• Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Место для монтажа и комплектующие

Следует помнить, что установка стабилизатора напряжения в доме должна выполняться только после счетчика учета электроэнергии. Хоть и малое ее количество берет прибор для своей работы, но даже за эти крохи может оштрафовать энергонадзор. Также нужно знать, что после самостоятельного монтажа вся ответственность за возможные последствия целиком ложиться на хозяина дома.

Данный прибор плохо переносит повышенную влажность. Поэтому для его установки, необходимо выбрать сухое помещение с хорошей циркуляцией воздуха. А если для монтажа выбрана ниша, нужно проверить из чего состоят облицовочные материалы. Необходимо полностью исключить рядом с прибором все то, что может легко воспламениться.

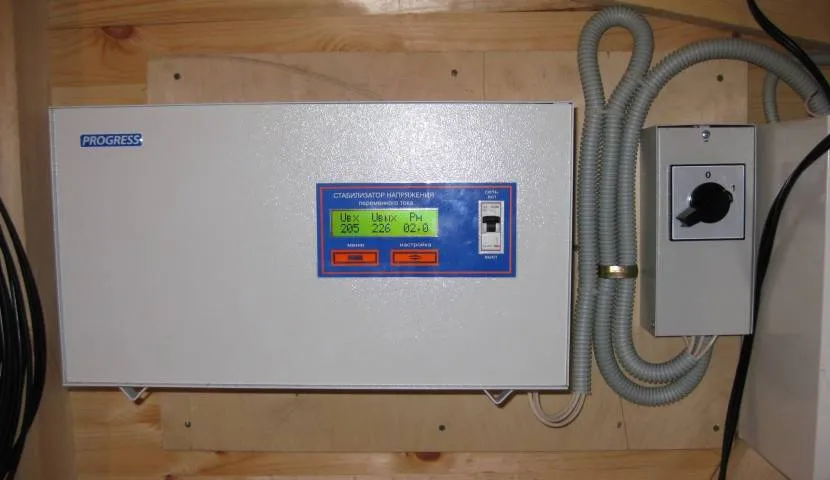

Настенный стабилизатор напряженияИсточник trimhouse.ru

К месту, где будет размещаться стабилизатор, требуется свободный подход, для удобства в его обслуживании. А если он навешивается на стену, то нужно позаботиться о надежном креплении. К тому же и сама перегородка должна быть достаточно крепкой и соответствовать нормам пожарной безопасности.

Чтобы правильно подключить стабилизатор напряжения, необходимо грамотно подобрать кабель. Можно взять обычный ПВС с тремя жилами. Только требуется правильно подобрать их сечение. Обычно сверяются с вводным кабелем, который подключается к автомату главного ввода. Лучше подобрать жилы идентичные его проводам.

Если в приборе не предусмотрена функция байпаса, то желательно реализовать ее своими силами. Можно воспользоваться автоматом модульного типа. Но когда возникнет необходимость отключить стабилизатор, работающий на холостом ходу, то сначала нужно обесточить весь дом, а затем перекинуть провода. Это крайне неудобно.

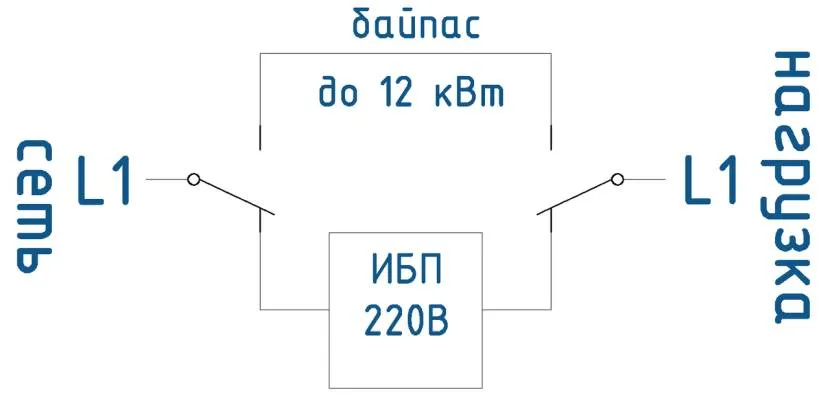

Байпас для стабилизатора напряженияИсточник nergos.ru

Поэтому лучше приобрести трехпозиционный переключатель и дополнительный провод типа ПУГВ. Последний и выполнит роль обходной линии, которая запитает дом на прямую, если в сети напряжение в норме, при отключенном стабилизаторе. А специальный тумблер позволит проводить эту операцию одним щелчком.

Эксперты рекомендуют подключать стабилизатор к сети через УЗО. Это также советует и производитель прибора. Можно использовать обычный вводный дифференциальный автомат. Он вполне способен справиться с утечками электроэнергии.

Видео описание

Видео продемонстрирует, как правильно подключить стабилизатор напряжения «Ресанта» на весь дом:

Подключение стабилизатора

Перед монтажными работами обязательно обесточивают весь дом. Для этого достаточно выключить вводной автомат в распределительном щитке. Но лучше и после этого проверить отсутствие напряжения в сети дома специальным указателем.

Правильно подключить стабилизатор напряжения поможет сам производитель. Обычно на корпус прибора наносится схема, которая и станет маленькой шпаргалкой. Но, в основном, процесс довольно прост. Необходимо только сначала найти на корпусе контактные клеммы.

Если их три, то действия следующие:

• Находится фазный провод, идущий от вводного автомата. На колодке в корпусе стабилизатора выбирается клемма с надписью «Вход». Производится соединение.
• К контакту с названием «Выход» необходимо подключить фазный провод, который отвечает за распределение нагрузки. То есть, идущий по всему зданию.
• На нулевую клемму стабилизатора подсоединяют жилу, идущую от автомата с нулевым потенциалом. Причем провод подключают сначала к прибору, а затем к защите.

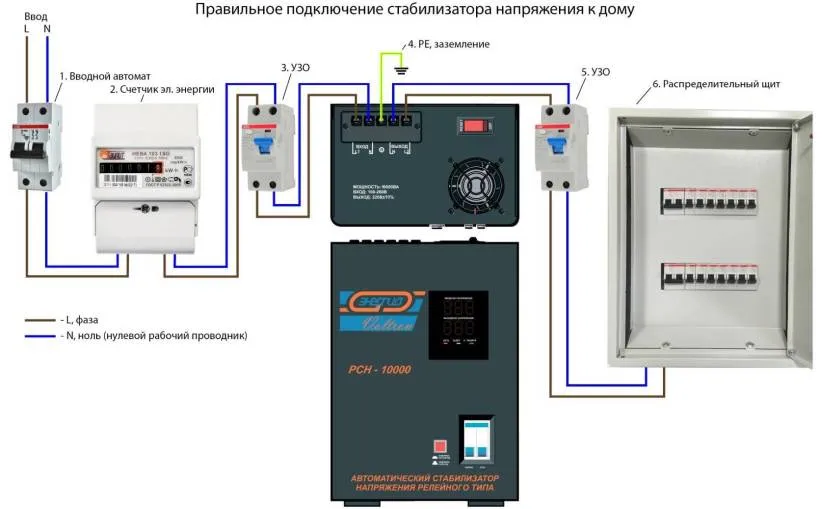

Схема подключения стабилизатораИсточник market-crimea.com

Такая схема считается упрощенной, поскольку рабочий ноль объединяется внутри корпуса. Теперь рассмотрим, как правильно установить стабилизатор напряжения в частном доме, если в прибор вмонтирован клеммник на 5 контактов. В этом случае на колодке будет, кроме фазного входа и выхода, еще две такие же клеммы для нуля. А в дополнение еще один контакт с обозначением PE. Он расположен посередине и на него крепиться PE-проводник (защитное заземление).

А далее нужно применить правило для письма и чтения. То есть, двигаться слева-направо. Левая половина клеммника отвечает за вход. К ней подключаем фазу и рабочий ноль, идущие от вводного автомата. К правой половине таким же образом подсоединяем проводку здания. Фазовый провод к одноименному выходу, а ноль на клемму с обозначением «N».

Перед первым включением стабилизатора необходимо выключить все электроприборы в доме и повытаскивать вилки их шнуров из розеток. Правильно подключенный прибор работает без посторонних шумов, почти неслышно.

Видео описание

Видео покажет, как подключить стабилизатор напряжения 220 В для дома:

Установка устройства защитного отключения

Любая утечка электроэнергии нежелательна. Если какая-либо электрическая система функционирует нормально, ток течет исключительно по электрическим цепям. Если относительно земли возникнет ток, он и будет являться утечкой. Она появляется при пробое на корпусе, который изначально был заземлен, при прикосновении пользователя к токонесущим элементам. В этом случае ток утечки пройдет сквозь человека.

Утечка может возникнуть и при устаревании электрической проводки.

Лучше всего подключить устройство защитного отключения максимально близко к вводу электрического питания. Поскольку промежуток сети, идущий до электрического счетчика, строго контролируется электроэнергетическими организациями, следует устанавливать УЗО после счетчика. Тогда можно будет обеспечить полную защиту всей цепи от возможных утечек на землю.

У подобного способа подключения существует недостаток — обесточивание электрифицированной зоны, проходящей сквозь такую защиту. Если крайне нежелателен подобный исход, лучше установить несколько УЗО либо смонтировать его лишь для особо значимого участка цепи с точки зрения электробезопасности. Но следует помнить, что такая безопасность необходима везде.

УЗО иначе называют дифференциальной защитой, оно призвано автоматически отключать подачу электрической энергии, если появится утечка тока на землю.

УЗО должно отслеживать разность значений тока между фазным и нулевым проводами. Если работа устройства номинальна, такой разности быть не должно — сколько тока проходит по фазному проводу, столько же потом проходит по нулевому.

Но если, например, проводка проложена в сыром помещении и при этом имеет повреждения в изоляции, тогда влага попадает сквозь повреждение на токонесущую жилу и образуется цепь между землей и проводом. Этот ток утечки и окажется разницей в значениях, на которую отреагирует устройство защитного отключения.

Когда ток такой утечки будет снят с катушки внутреннего трансформатора и затем передан в поляризованное реле, в нем произойдет усиление сигнала. В результате запустится механизм, который отключит УЗО. Поэтому пока неисправность не будет обнаружена и устранена, УЗО при каждом взводе вновь будет выбивать, образуя защиту.

Поскольку любое устройство может сломаться, УЗО также не является исключением. Для такого случая оно снабжена функцией самопроверки — тестирования. На передней стороне устройства располагается тестовая кнопка, если на нее нажать, произойдет имитация тока утечки. В результате устройство автоматически сработает и отключится. Поэтому при возникновении подозрения, что устройство неисправно, достаточно нажать на такую кнопку, чтобы убедиться, так ли это на самом деле.

При подключении УЗО следует руководствоваться надписями, находящимися на корпусе самого оборудования. Существуют не только однофазные, но и трехфазные УЗО, отличающиеся количеством контактов. Их подключение производят аналогично: к нейтрали подключают нулевой провод, а к фазным контактам — три фазы.

Целесообразно устанавливать такие устройства там, где требуется обеспечить надежную электробезопасность. А где непредвиденное отключение электроэнергии может вызвать негативные последствия, подобную защиту лучше не использовать.

Реальный пример подключения стабилизатора

Сразу скажу – в данном подключении несколько “нехороших” мест, но я не буду о них говорить, посмотрю на внимательность моих читателей)

Исходно имеем дисковый индуктивный счетчик, я писал о таком в статье про установку домашнего электросчетчика.

Домашний электросчетчик, после счетчика – два защитных автомата.

Верхний автомат отключает фазу, нижний – ноль. Одна линия идёт на дом, вторая – на “летнюю” кухню.

То есть, схема соответствует приведенной выше.

Вскрываем клеммник стабилизатора:

Задняя панель стабилизатора Энергия СНВТ-10000/1

Откручиваем клеммы для подключения стабилизатора напряжения

Как показано на схеме подключения выше, подключаем стабилизатор после вводного автомата. Иначе никак, ведь счетчик подключен к уличной линии напрямую!

Подключение стабилизатора напряжения после автоматов через клеммы согласно приведенной схеме

Стабилизатор установлен за стеной, поэтому просверлена дырка (отверстие), и через неё проложено 4 провода посредством двух ПВС2х2,5 – фаза на стабилизатор, ноль на стабилизатор, ноль на дом, фаза на дом. Подключение этих проводов показано на фото в начале этой статьи.

При установке стабилизатора пришлось постоять на карачках. Не зря я говорил про полочку в начале статьи!

Установка стабилизатора напряжения. Рабочий момент.

Проверяем ещё раз подключение (вход-выход, фаза-ноль), и включаем:

Стабилизатор напряжения Энергия СНВТ-10000/1 Hybrid в работе

На дисплеях – выходное напряжение и ток.

Другие стабилизаторы, инструкции:

• 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, 422.48 kB, скачан:15 раз./

• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, 224.91 kB, скачан:897 раз./

• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, 703.21 kB, скачан:748 раз./

На этом всё, читателей с вопросами и конструктивной критикой прошу в комментарии!

{SOURCE}

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

• символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
• символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
• символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

• зеленый провод – заземление;
• синий – ноль;
• белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Устанавливая в доме УЗО и устройства заземления обязательно нужно знать

Осуществлять заземление без зануления или УЗО запрещается. Неправильно выполненное заземление гораздо опаснее, чем использование электросети вовсе без него.

Нельзя подключать клеммы «земля» к естественному или искусственному заземлению тех электроприборов и розеток, что защищены лишь автоматами, призванными предохранять проводку от короткого замыкания в цепях фаза—фаза и фаза—нейтраль. Дело в том, что автоматы способны сработать только от тока, который в несколько раз выше их номинала. Самодельное или естественное заземление обычно обладает сопротивлением, не способным создать такие токи. Следовательно, оно не сможет произвести в течение 0,4 с (норма безопасности) защитное отключение автоматов.

К примеру, если на подстанции заземление нейтрали будет соответствовать правилам и составит 4 Ом и оборудованное в доме заземление также будет равняться 4 Ом, а в одном из подключенных к сети электрических приборов возникнет пробой, на всех корпусах, присоединенных к заземлению посредством защитных заземляющих проводников приборов возникнет опасный потенциал, равный 110 В. Если же сопротивление заземления будет выше 4 Ом, то опасное для жизни напряжение на корпусах бытовых приборов окажется еще более высоким.

Ни в коем случае нельзя подключать вывод «земля» электроприборов, розеток, а также металлических корпусов бытовых приборов к сторонним токопроводящим элементам здания и трубам.

Если возникнет пробой на корпус в бытовом приборе, который соединен с трубопроводом либо иным сторонним токопроводящим элементом, автоматы могут не сработать. В результате все токопроводящие предметы, соединенные электрически, окажутся под напряжением. В итоге может произойти массовое поражение электрическим током, чреватое летальным исходом, а также появится высокая вероятность возгорания.

Зануленная и заземленная труба может в любое время перестать быть таковой. Например, если будет проведен ее ремонт или из-за коррозии, часто возникающей в местах резьбовых соединений. Сегодня часто применяются трубы из пластика, которые не могут выполнять роль защитного проводника или естественного заземления.

Нельзя в тех домах, где установлена двухпроводная проводка, подключать вывод «земля» электрических приборов и розеток, металлических корпусов бытовых приборов к ее нейтральному проводу, т. е. запрещается занулять вывод «земля» подобных устройств.

Завод «земляной» клеммы в щит и ее зануление там, а также соединение клеммы с нейтральным проводом при помощи перемычки смертельно опасно.

Разрыв нейтрального провода может произойти в любом месте. В этом случае практически все включенные в сеть электроприборы сгорают, провода на воздушных линиях перехлестываются, фаза и нейтраль меняются местами, и, как результат, на зануленных корпусах бытовых приборов возникает опасное напряжение перекоса сети.

В том случае, когда трехпроводная проводка проведена и подключена, но заземление еще не обустроено, следует отключить защитный проводник в щите от люстр и иных электроприборов, розеток и защитной шины и заизолировать его. Если возникнет пробой в одном из приборов, находящихся под опасным напряжением через защитный проводник, то в этом случае напряжением окажутся все корпуса электроприборов, способные проводить ток. Особенно опасна такая ситуации при отсутствии УЗО.

Если защитные проводники подключены, а заземления нет, то все емкостные и статические токи подключенных в сеть электроприборов суммируются через защитный проводник. В результате даже при пользовании исправными бытовыми приборами возможно смертельное поражение током

Поэтому важно полностью выключить электричество и вынуть все вилки из розеток, прежде чем отключать защитные проводники

В первую очередь от поражения электрическим током защищает УЗО, несмотря на то что правила говорят о подобном приспособлении всего лишь как о дополнительной защите. Автомат способен предупредить короткое замыкание, а заземление — снять емкостные и статические токи электроприборов, что хоть и не полностью, но все же понижает опасный потенциал.

Нельзя также забывать о том, что монтаж выключателей, электрических приборов и розеток без использования десятиамперного УЗО смертельно опасен.

Не стоит по своей инициативе подключать к заземлению нейтральный провод. Это приведет к повторному заземлению на вводе нейтрального провода и, как следствие, занулению электрических приборов.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

Подготовка к работе

Выбор и приобретение стабилизатора напряжения для дома – это только начальный этап, с которым придется столкнуться, если вы решили защитить свою бытовую технику от аварийных ситуаций в электросети. Следующим шагом должен стать поиск ответа на вопрос – как подключить и установить стабилизатор напряжения?

подключаем стабилизатор к домашней сети

Итак, прежде, чем приступать к монтажным работам нужно извлечь прибор из упаковки и осмотреть его на предмет возможных механических повреждений. Если стабилизатор долгое время находился при отрицательной температуре (во время транспортировки) следует выдержать не менее 2 часов, прежде чем подключать его к сети. Это позволит избежать появления конденсата при нагреве оборудования в процессе эксплуатации.

Далее переходим к вопросу как установить стабилизатор напряжения для дома? Монтировать оборудование допускается в закрытом помещении, где он не будет подвергаться воздействию строительной пыли или иных агрессивных сред. Рядом со стабилизатором не должны находиться легковоспламеняющиеся материалы.

Смотрим видео, этапы подключения:

https://youtube.com/watch?v=gsmqpvq0YFM

Корпус прибора следует обязательно заземлить, а подключение к сети выполняется через соответствующую пару клемм, расположенных на задней панели. Включение стабилизатора осуществляется при помощи автоматического выключателя при этом вольтметр должен показывать 220 В. К выходным клеммам подключается нагрузка и только после этого можно перевести выключатель в положение включено.

Как рассчитать мощность стабилизатора

Чтобы правильно подобрать модель необходимо определиться какие электроприборы будут подключены к прибору. Определить потребляемую ими мощность можно одним из способов, приводимых в Интернете или воспользоваться самым простым из них. Он заключается в следующем. На электрощите имеется автоматический выключатель, номинал которого подбирается таким образом, чтобы защищать проводку от повреждения в результате перегрузки.

Смотрим видео, правильный расчет мощности прибора:

Но как рассчитать мощность стабилизатора напряжения для дома? Из курса физики известно, что этот параметр равен произведению силы тока на напряжение. Значения этих величин определить несложно. Напряжение в однофазной сети составляет 220В, а номинальный ток обычно указывается на автоматическом выключателе. Допустим он составляет 16А, тогда мощность будет равна 16*220=3520 Вт. Но выбирать стабилизатор нужно с запасом не менее 30%. Это связано с тем, что при повышении им напряжения выходная мощность падает.

Неисправности прибора и их решения

Возможные варианты отказа оборудования обычно приводятся в документации, поставляемой с ним в комплекте. Среди них чаще всего возникают такие неисправности:

• Самопроизвольное отключение прибора, обычно происходит из-за превышения допустимой нагрузки;
• Не загорается лампочка индикации сети, если устройство не подключено, неисправен предохранитель или перепутаны подключения;
• Не удается добиться выходного напряжения в 220 В, при недопустимой величине нагрузки;
• Нет стабилизации – это может быть связано с неполадками кнопки вход-выход или выключением режима Байпас.

Советы специалиста

Многих потребителей интересует ответ на этот вопрос. Те, кто считают, что за счет этого можно увеличить мощность стабилизатора ошибаются. Наоборот выходные параметры будут соответствовать значению, выдаваемому самым слабым прибором в сети. Например, если были параллельно подключены три прибора на 5;10;15 кВт, то на выходе мощность составит только 5 кВт, так как этот показатель является самым низким.
