Двухклавишный проходной выключатель вместо перекрестного

Как подключить двухклавишный проходной выключатель

Подключение двухклавишного проходного выключателя по сути отличается только количеством клавиш и проводов, схема остается та же. В схеме выключателей имеется уже по 6 проводов. Четыре из них это выходы и два — входы, по два выхода на клавиши выключателя.

Как сделать двухклавишный проходной выключатель

  1. Нулевой провод проходит через распределительную коробку к лампам.

Фазный провод подключается к первому выключателю (расседеняется на каждую клавишу).

Два конца провода фазы подключается к своей паре выходов первого выключателя.

Иногда необходимо сделать проходные выключатели. Что это такое? Это когда свет можно включить в одном месте, а выключить в другом. Или наоборот.

Вот примеры реальных ситуаций, когда требуется включать и выключать свет из разных мест. С некоторыми из них я столкнулся на практике, некоторые наблюдал в разных местах.

  1. В гостинице свет можно включить у входа в номер, а выключить выключателем в изголовье, уже лежа в кровати.
  2. На балконе, имеющим два выхода (из кухни и комнаты). При выходе в одну дверь свет на балконе включается, при выходе в другую — выключается.
  3. На даче можно разместить два выключателя: снизу лестницы на второй этаж, и сверху.

Реализовать такую схему можно двумя основными способами:

  • с помощью проходных выключателей;
  • с помощью специальных реле.

Проходной выключатель — это устройство с перекидным контактом. Внешне оно выглядит точно как обычный. Схема на таких выключателях выглядит следующим образом.

Недостаток такой схемы — не очень понятное положение выключателя, когда свет выключен. Клавиша выключателя может занимать положение как «вверх», так и «вниз». То есть положение клавиш обоих выключателя при выключенном свете — в противофазе.

Второй недостаток — нельзя сделать включение/выключение в трех точках. Например, в спальне хотелось бы сделать свет с двух сторон от кровати и около входа. Тогда надо использовать специальное реле.

В моей практике я использовал реле MR-41 производства чешкой компании Elko. Оно стоит довольно дорого, около 1400 руб. Но зато решает задачу в полной мере.

Реле устанавливается в электрощиток так же, как обычный . К нему подводится множество кнопок (вроде бы до 80) без фиксации. И на силовые контакты реле подключается лампа.

Подобные устройства есть и у Legrand, и у ABB, но гораздо дороже

При выборе таких устройств важно убедиться в наличии двух функций

  • обеспечение горения лампочки подсветки клавиши выключателя (не все это делают);
  • восстановление текущего состояния после пропадания электроэнергии.

Elko обе эти функции реализует. Еще вопрос проблемный — это поиск выключателя без фиксации. Мне удалось найти такие выключатели в популярной серии Legrand Valena. Однако попытка заказа показала, что купить сразу такие выключатели, без предзаказа, даже в Москве можно всего в нескольких местах.

Что такое проходной переключатель?

Предназначение проходного переключателя — управление осветительными устройствами на расстоянии, из разных мест. Обычно схемы таких переключателей сложнее чем у обычных.

Используются, как правило, в больших помещениях, где удобно ставить более одного выключателя:

Если говорить просто, то устройство предназначено для включения света в одном месте, и выключения в другом. Такой прибор удобен тем, что не нужно совершать лишних проходок, специально для того, чтобы включить или выключить освещение.

Есть несколько видов переключателей. Их практически столько же, сколько и простых.

По конструкции они могут быть:

  • Одинарным, двойными или тройными
  • Клавишными или сенсорными
  • С дистанционным пультом управления

Основным критерием выбора выключателя, является количество групп проводов, которые будут к нему подключаться. Другие характеристики при выборе устройств не так важны. Главным конструктивным отличием от обычных выключателей является система контактов.

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.


Для безопасности лучше заизолировать его термоусадкой.


Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

  1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
  2. Отключить напряжение.
  3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
  4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
  5. Аналогично выполняют работу на другом выключателе.
  6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
  7. Два других провода от первого выключателя подводят к соответствующим клеммам второго.
  8. Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
  9. Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Различия между проходным и традиционным выключателем

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Альтернативные варианты

К таким способам относятся применение снабженных элементами фиксации освещенности и происходящего в помещение движения устройств светодиодного исполнения или специальных реле бистабильной конструкции. Последние более практичны при разном количестве выключателей.

Схема подсоединения двух выключателей на одну лампочку с присутствием датчиков движения из-за множества сопутствующих факторов менее удобна для использования.

Похожие материалы:

  • Подключение выключателя с подсветкой
  • Схема двухклавишного выключателя на две …
  • Подключение датчика движения к …
  • Технические характеристики выключателя

← Предыдущая страница

Следующая страница →

Подключение проходного выключателя: насколько это сложно

Наиболее правильно назвать этот прибор — переключатель. На бытовом языке говорят «выключатель», хотя это некорректно. Проходной выключатель гарантирует включение/выключение света от источников. Верное название даст вам правильно понять сущность действия на электроцепь. У такого выключателя, аналогично обыкновенному, имеются 2 положения, однако есть отличие. В стандартном выключателе все чётко определено, допустим, вверх — включить, вниз — выключить. У проходного же всё постоянно изменяется. Поэтому вопрос о том, как подключить проходной выключатель правильно, требует подробного рассмотрения.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Вообще этот прибор на первый взгляд напоминает самый простой выключатель. Но схема подключения проходного выключателя несколько иная.

p, blockquote 3,0,0,0,0 —>

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Для подключения проходного выключателя света необходим

трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

2Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Как подключить двухклавишный проходной выключатель

Подключение двухклавишного проходного выключателя по сути отличается только количеством клавиш и проводов, схема остается та же. В схеме выключателей имеется уже по 6 проводов. Четыре из них это выходы и два — входы, по два выхода на клавиши выключателя.

Как сделать двухклавишный проходной выключатель

Нулевой провод проходит через распределительную коробку к лампам.

Фазный провод подключается к первому выключателю (расседеняется на каждую клавишу).

Два конца провода фазы подключается к своей паре выходов первого выключателя.

Иногда необходимо сделать проходные выключатели. Что это такое? Это когда свет можно включить в одном месте, а выключить в другом. Или наоборот.

Вот примеры реальных ситуаций, когда требуется включать и выключать свет из разных мест. С некоторыми из них я столкнулся на практике, некоторые наблюдал в разных местах.

  1. В гостинице свет можно включить у входа в номер, а выключить выключателем в изголовье, уже лежа в кровати.
  2. На балконе, имеющим два выхода (из кухни и комнаты). При выходе в одну дверь свет на балконе включается, при выходе в другую — выключается.
  3. На даче можно разместить два выключателя: снизу лестницы на второй этаж, и сверху.

Реализовать такую схему можно двумя основными способами:

  • с помощью проходных выключателей;
  • с помощью специальных реле.

Проходной выключатель — это устройство с перекидным контактом. Внешне оно выглядит точно как обычный. Схема на таких выключателях выглядит следующим образом.

Недостаток такой схемы — не очень понятное положение выключателя, когда свет выключен. Клавиша выключателя может занимать положение как «вверх», так и «вниз». То есть положение клавиш обоих выключателя при выключенном свете — в противофазе.

Второй недостаток — нельзя сделать включение/выключение в трех точках. Например, в спальне хотелось бы сделать свет с двух сторон от кровати и около входа. Тогда надо использовать специальное реле.

В моей практике я использовал реле MR-41 производства чешкой компании Elko. Оно стоит довольно дорого, около 1400 руб. Но зато решает задачу в полной мере.

Реле устанавливается в электрощиток так же, как обычный . К нему подводится множество кнопок (вроде бы до 80) без фиксации. И на силовые контакты реле подключается лампа.

Подобные устройства есть и у Legrand, и у ABB, но гораздо дороже

При выборе таких устройств важно убедиться в наличии двух функций

  • обеспечение горения лампочки подсветки клавиши выключателя (не все это делают);
  • восстановление текущего состояния после пропадания электроэнергии.

Elko обе эти функции реализует. Еще вопрос проблемный — это поиск выключателя без фиксации. Мне удалось найти такие выключатели в популярной серии Legrand Valena. Однако попытка заказа показала, что купить сразу такие выключатели, без предзаказа, даже в Москве можно всего в нескольких местах.

Материалы по теме:

Как сделать проходные выключатели?

Комментариев: 16

серьооожа
подскажите, если кто знает)

Вопрос решается покупкой за несколько рублей клавишного переключателя типа П2К или тумблера на 2 положения в магазине радиодеталей.
П2К слаботочный низковольтный перключатель, при коммутации освещения в доме прогорает через десяток переключений.

28 дек.видел эти переключатели в магазинах OBI и Леруа Мерлен.цена от 72р? и 240руб.Это в Москве.На Алтуфьвском ш. и на Боровском.Про другие не знаю.Да,слышал что есть в Воронеже.

Все переключатели и выключатели служат одному — в нужное время замыкать либо размыкать электрическую цепь (включать либо выключать освещение). Данные устройства бывают самых разных видов и различаются по исполнению. В данной статье мы разберёмся, что собой представляют переключатели и выключатели, и чем они отличаются друг от друга.

Процесс переделки — доступно каждому!

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку. Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный. Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга. Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Различия между проходным и традиционным выключателем


Разница между проходным и обычным выключателем (вид сзади)

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

  • клавишные;
  • кнопочные;
  • ползунковые;
  • тяговые;
  • тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Частные ошибки при установке

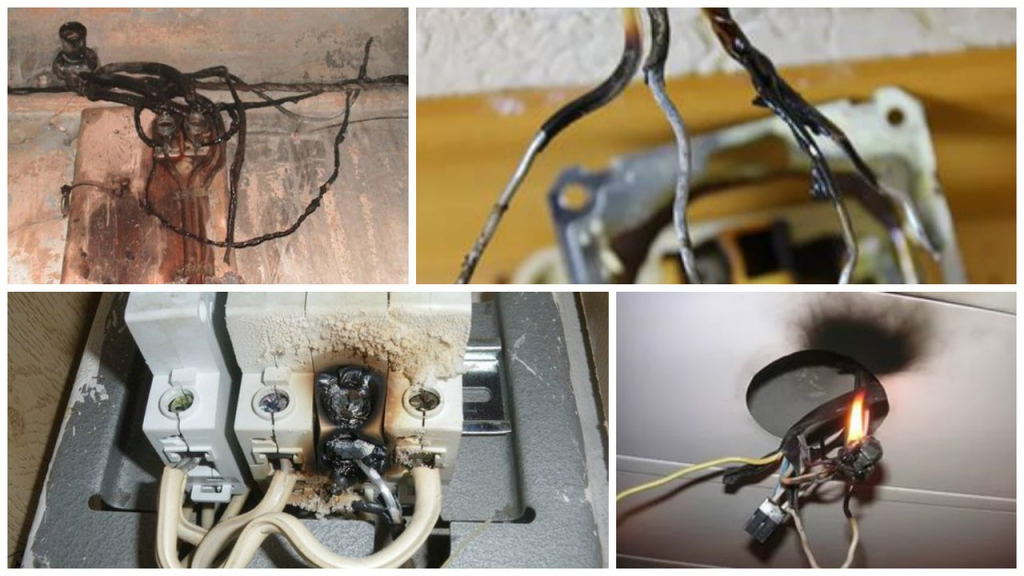

Главной ошибкой является пренебрежение установленными правилами.В частности использование для подключения переключателей вместо трехжильного кабеля, двухжильный. Стоит ли говорить, что это небезопасно, может повлечь печальные последствия.

Попытки собрать перекидной переключатель из обычных выключателей, при этом не имея достаточно, либо вообще без опыта в этой сфере. Заканчивается чаще всего безобидно, схема попросту не работает. Однако все может обернуться куда трагичнее, если не соблюдать банальных правил и нюансов, тем более без опыта.

Разрыв нуля. С легкостью может обернуться ударом током при банальной замене лампочки. Это связано с тем, что нулевой проводник разорван, в то время как на фазном присутствует электричество на постоянной основе, вне зависимости от положения клавиши переключателя.

Неправильная схема подключения. Самая опасная ошибка, которая может повлечь за собой целый ряд последствий. Среди которых удар током, выход из строя ламп, короткое замыкание и пожар.

Схема проходного выключателя

Данная схема подключения проходного выключателя отличается от подключения обычного выключателя только конструкцией самого выключателя и количеством проводов.

Конструкция отличается тем, что у него нет положения «Выкл.». Проходной выключатель направляет ток на одну из клемм. Отключение осветления происходит тогда, когда проходные выключатели находятся в разных положениях.

В случае с обычным выключателем в схеме участвуют только 2 провода, но в схеме проходного — 3. Один является подачей и выходом фазы для проходных выключателей, а 2 остальных — перемычки между двумя маршрутными выключателями.

Подключение проходного выключателя своими руками

  1. Нулевой провод проходит через распределительную коробку к лампе.

В коробку проходит фазный провод и выходит из нее к выключателю № 1.

Два выходных контакта первого выключателя через коробку соединяются с двумя выходными контактами второго выключателя.

Через второй проходной выключатель контакт уходит на лампу.

Подробней все описано и показано в видео: Как подключить проходной выключатель.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

  • выполняется зачистка концов проводов от изоляции;
  • при помощи индикатора необходимо определить фазовый провод;
  • при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
  • выполняется соединение проводами между собой нулевых клемм переключателей;
  • подключение отдельного провода второго выключателя к светильнику;
  • в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру

Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

  1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
  2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
  3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.

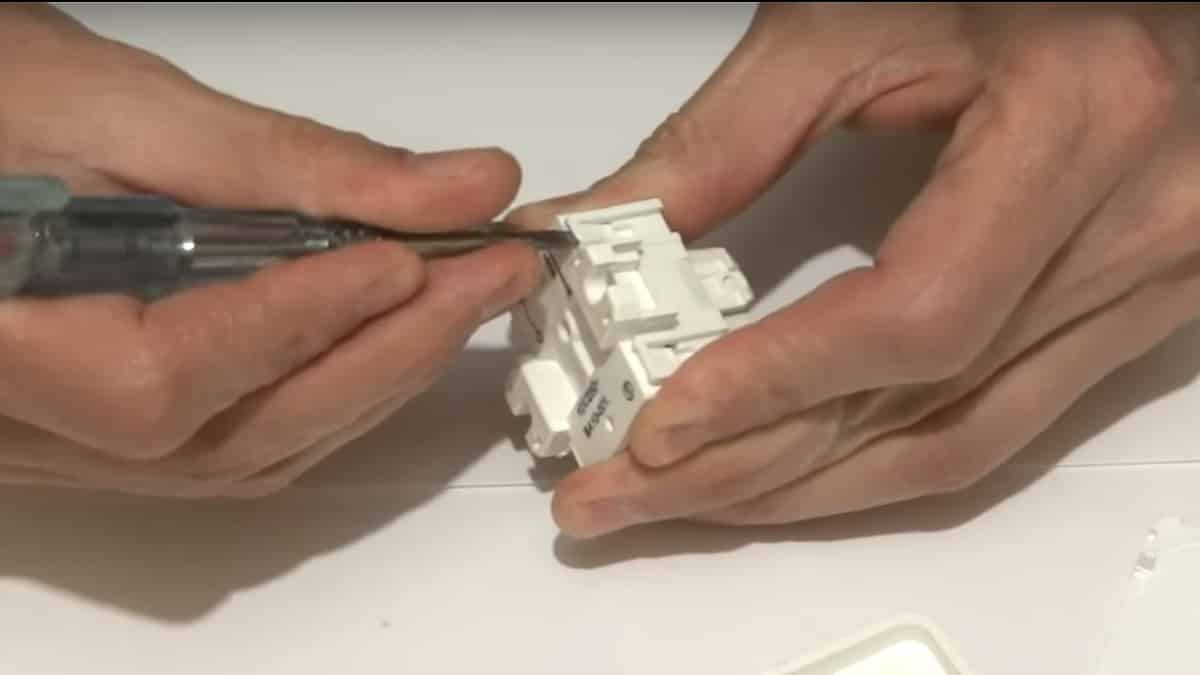

  4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому в каждой модели нужно детально разобраться.

На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

Рис. 5: установите перемычку

  • Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.
  • Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов — у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод таким будет гораздо удобнее работать.

Чтобы получить возможность управления светильником из разных комнат, или разных точек одной большой комнаты, к примеру коридора, применяют переключатели, т.е. проходные выключатели.

Домашний мастер без особых затруднений справится с монтажом устройства. Его можно приобрести в готовом виде, мы рассмотрим, как сделать проходной выключатель из обычного, что потребуется в процессе работы.

Принцип работы

Подключение двух независимых выключателей на одну лампочку по схеме схема выполняется в следующей последовательности:

  1. Выполнение прокладки «ноля» к коробке и прибору освещения.
  2. Подобным образом к коробке подводится «фаза» с последующим переходом к контакту первого переключателя.
  3. Соединяются попарно по 2 перекидных контакта первого и второго переключателя.
  4. Выполняется подключение к электро узлу источника света выходящей из контакта 2-ого выключателя фазы.

Никаких особых сложностей данный монтаж не представляет.

Рабочий процесс выглядит так:

  1. Монтаж коммутирующих конструкций перекидного вида.
  2. Вывод от установленных элементов кабелей с тремя жилами.
  3. Установка необходимого количества светильников с параллельным по отношению друг к другу подсоединением.
  4. Двухжильный кабель выводится из светильников.
  5. В удобном месте монтируется коробка соединения.
  6. От перекидных конструкций к ней подводятся провода. Такая же операция выполняется для кабелей приборов освещения и питания.
  7. Соединение происходит с учетом вышеприведенных рекомендаций.

По схеме подключение двух выключателей на одну лампочку представляет собой соединение между собой двух пар контактов с переходом при включенном освещении фазы 2-ого выключателя к осветительному прибору.

Как из простого выключателя сделать проходной

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки – добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Конструкция перекрестного выключателя

Само по себе устройство прибора инверсионного переключения линий электропередач несложное. Однако в силу многоточечной схематики, характерной для подобных устройств, трудности внедрения могут стать реальными. Поэтому логично рассмотреть конструкцию устройства, а также схемы подключения.

Назначение коммуникатора очевидно – соединение электрических цепей бытового (коммерческого) назначения, где уровень напряжения не превышает значения 250 вольт. Стандартное исполнение приборов рассчитано на эксплуатацию внутри сухих теплых помещений, подходящих под установленный норматив класса защиты (IP20).

Где применяется подобная система управления освещением?

Благодаря особенности соединения выключателей между собой двумя проводами, а не одним, можно управлять одним осветительным прибором или целой группой сразу из разных мест от нескольких устройств. Из-за этой особенности проходные аппараты используются в длинных коридорах, переходах, лестничных пролетах торговых и промышленных центров, либо учебных зданий.

Данный тип выключателей удобен тем, что отсутствует потребность возвращаться назад, чтобы выключить освещение. Особенно актуально в быту использование проходных устройств в спальнях. Тогда не требуется подъем с кровати для выключения люстры, а переключатель расположен в легкодоступном месте.

Перекидной выключатель

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

  • в большом коридоре или холле с множеством дверей;
  • в квартире с тремя уровнями;
  • спальне с выключателем у входа и двумя рядом с кроватью;
  • находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Усадьба и дизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
