Схемы подключения узо в однофазной и трехфазной сети

УЗО-Де

В этой аббревиатуре литера «Е» обозначает не емкость, а электронику. Такое устройство выполняется встроенным или в розетку, или в электроустановку. Токовую разность здесь улавливает чувствительный датчик (магнитодиод или, например, датчик Холла), а микропроцессор улавливает его сигнал, и тиристор размыкает цепь.

УЗО-Де обладает следующими достоинствами:

  • компактностью;
  • высокой чувствительностью;
  • помехоустойчивостью;
  • способностью реакции на ток смещения, независимо от заявления;
  • быстродействием в один полупериод 50 Гц (т.е. 20 мс).

Недостатками же такого устройства являются:

  • высокая стоимость;
  • собственное энергопотребление, пусть и ничтожное;
  • склонность к отказам за счет перебоев в работе электроники.

Схемы подключения

Дифавтомат на вводе

Вне зависимости от схемы подключение автоматов производится на фазу или нейтраль только той цепи, для защиты которой они нужны.

АВДТ на вводе

Прибор устанавливается в щиток и защищает ответвления проводки и группы, к которым подкинут. Вводный автомат нужно подбирать с учетом мощности и рабочих особенностей сети. Вначале ставится счетчик, а потом аппарат. Все электроконтуры подводятся на выход АВДТ. Для каждой цепи монтируется индивидуальный концевой выключатель.

Токовую нагрузку требуется подбирать с учетом мощности единовременно включенной бытовой техники и параметрами электрического счетчика. Автомат должен срабатывать раньше, чем предохранитель учетного устройства.

Данное соединение имеет несколько плюсов:

  • экономия средств на покупку одного прибора;
  • компактность щитка – автомат не занимает много места.

Недостатки подключения – длительный поиск неисправной ветки, причины сбоя и полное обесточивание помещения при проблемах.

Двухуровневое подсоединение

Двухуровневое подключение

Подключить к разветвленной сети автомат нужно поярусно. На первом уровне после счетчика ставится АВДТ – через него проходит основная нагрузка. Выходные кабели подкидываются на автоматы по количеству контуров помещения.

На втором уровне можно подсоединить маломощные устройства с минимальным порогом токовой утечки. Отдельный контур понадобится выделить под стиральный прибор, джакузи, душевую кабинку с электроподогревом.

Двухуровневая система имеет несколько преимуществ:

  • безопасность – сеть защищена от перепадов напряжения и короткого замыкания;
  • надежность – аппарат первого уровня дублирует работу последующих УЗО и выключает энергию одновременно с ними;
  • быстрое обнаружение неисправного участка;
  • обесточивание только одного помещения на время ремонта;
  • возможность реализации при многоконтурной разветвленной линии.

Минус схемы – затраты на приобретение дифавтоматов и поиск места для их монтажа.

Одноуровневый тип подключения

Подсоединение похоже на одноуровневое с разницей в том, что общий аппарат не ставится. Для упорядочивания кабелей и простоты монтажных работ используется коммутационная шина. Недостаток способа заключается в отсутствии дублирующего прибора с дополнительной защиты.

Монтаж дифавтоматов без заземления

В домах старой застройки заземление не предусматривалось, поэтому на сегодняшний день существуют риски поражения током жильцов и поломок техники.

Особенность подключения защитного дифавтомата к незаземленной однофазной или трехфазной сети заключается в функциональной замене устройством провода земли. После обнаружения токовой утечки происходит быстрый разрыв цепи. Прибор обеспечивает дополнительную защиту бытовой техники от влияний перепадов напряжения или коротких замыканий.

Особенности схемы для трехфазной линии

Трехфазная сеть с напряжением 380 В организуется в магазинах, гаражах, промышленных помещениях. Чтобы правильно и быстро подключить защитный дифавтомат, необходимо учитывать алгоритм для линии в 220 В.

Подсоединение проводов осуществляется зажимными клеммами по маркировкам на корпусе прибора:

  • фазный провод обозначается буквой L;
  • нейтральный кабель маркируется как N;
  • для обозначения подводящего проводника используется цифра 1;
  • отводящий провод обозначается цифрой 2.

Нюансы установки селективных моделей

Селективный дифференциальный автомат

Применение селективного дифавтомата как основного устройства допустимо только в двухуровневой схеме. Аппарат с маркировкой S имеет большее время срабатывания и деактивирует приборы второго уровня без отключения линии.

Селективные приборы могут подключаться так:

  • ток утечки фиксируется автоматами двух уровней, срабатывающими по принципу случайности;
  • если время срабатывания основного АВДТ больше, аппарат второго уровня срабатывает в первую очередь;
  • при поломке обесточивается один контур, остальная линия находится под напряжением.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

Если есть необходимость защиты только одного прибора, например стиральной машины или бойлера, то можно ограничиться номинальным током прибора с небольшим запасом.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Четырехполюсный УЗО в однофазной сети

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Его можно использовать в качестве временной замены, или в случае, когда ожидается скорая модернизация на трехфазную сеть.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Основные правила подключения УЗО

С собранной схемой, возможно, через время будет разбираться другой специалист. Поэтому, приступая к самостоятельному монтажу устройств защиты, следует учитывать общепринятые (гласные и негласные) правила подключения:

  1. Выполнять все подключения следует по общепринятым нормам и схемам. Фазным жилам, нулю и земле соответствуют провода определенной цветовой маркировки. Также их можно обозначать буквами.
  2. В электрощите нужно оставить схему с подключенными потребителями.
  3. Перед вводным УДТ должен стоять общий автомат. УЗО для отдельных линий используется в паре с автоматическим выключателем.
  4. Выходящий с ВД ноль не должен иметь электрических контактов с другими проводниками (землей, нулями).
  5. Устанавливаемые автоматы защиты должны соответствовать по типу и току нагрузки, обслуживаемым потребителям и схеме.
  6. После подключения необходимо проверять надежность затяжки контакта: попробовать выдернуть проводок, но без особых усилий. При этом подсоединенный провод не должен болтаться, а тем более выпасть.
  7. Нули и землю нужно подсоединять на соответствующие им в щите шины.
  8. Удобно для дальнейшего обслуживания и возможной замены монтировать автоматы и УЗО на DIN-рейку, использовать гребенку (а не перемычки).

Выполнив электромонтажные работы, требуется обязательно проверить работоспособность установленных автоматов и УЗО, всей собранной схемы.

Маркировать жилы удобно с помощью разноцветных термоусаживаемых трубок либо изоляционной ленты.

Собранный электрический щиток

В современных электрощитах DIN-рейка идет в комплекте с нулевой и заземляющей шинами. Для старых щитков данные детали можно дополнительно купить или воспользоваться имеющимися, если они подходят.

Как подключаться к проводке

УЗО вполне можно установить самостоятельно. Главное, чтобы установщик был грамотен в этой сфере. Самое простое — устройство на два полюса подключить к сети с одной фазой. Стоит помнить о том, что подключение делается сразу после установки счетчика. И желательно, чтобы устройство стояло на каждом отдельном участке, где происходит более мощное потребление энергии. Обычно это относится к крупным электроприборам, вроде бойлера или стиральной машины. Схема подключения устройство и автоматов в квартире ничем не отличается от схемы частного дома, за исключением уличного освещения.

Этапы подключения

Если владелец дома уверен в своих силах, то он вполне сможет справиться самостоятельно. Не уверен — ему необходимо обратиться к специалисту в области электротехники. Последовательность в этом деле должна соблюдаться четко:

  • Отключить подачу тока. Для начала нужно отключить счетчик и пробки. После работник проверяет остатки тока на различных участках при помощи индикатора. Если результат отрицательный — можно продолжать работать.
  • Определить участок. Не играет большой роли, где поставить автомат. Можно возле счетчика, можно в другом помещении, например, в ванной или на кухне. Но специалисты рекомендуют устанавливать УЗО после установки нового счетчика, потому что ток не влияет на него.
  • Монтаж устройства. Задача монтажа довольно проста — нужно подсоединить провода друг с другом в отделах вверху и внизу. Они означают нулевой и фазовый электрические токи. Обычно производители маркируют местоположение каждого из них. Но если на устройстве такого нет, можно нанести ее самостоятельно, используя отвертку-индикатор. Если она не реагирует — значит, нашлось место нулевого тока.
  • Проверить наверняка. После установки любого электротехнического оборудования следует обязательная проверка. Для проверки эксплуатации на УЗО есть специальный тумблер, который играет роль тестера. С его помощью имитируется утечка электрического тока. Если электроэнергия перестала поступать в дом, значит, все работает. Если нет — необходимо все еще раз посмотреть и исправить неполадки в случае их возникновения.

Ошибки при монтаже

В любой ремонтной или электромонтажной работе могут произойти ошибки, незначительные или опасные для жизни и здоровья. Чтобы их избежать, владельцу стоит помнить о следующих ситуациях (если он делает установку самостоятельно), чтобы было правильное подключение УЗО и автоматов:

Питающий провод обычно заводят в нижнюю часть устройства. Это неправильно, поскольку она по инструкции должна подводиться на его верхнюю часть

Если не обратить на это внимание, то УЗО будет работать с перебоями или не работать вообще.
Автовключатель не подлежит установке после устройства защитного отключения. Они не взаимодействуют друг с другом, потому что несут разные функции.
Не следует ставить УЗО по отдельным участкам электропроводки

В случае утечки электротока свет будет выключаться по всему помещению.

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

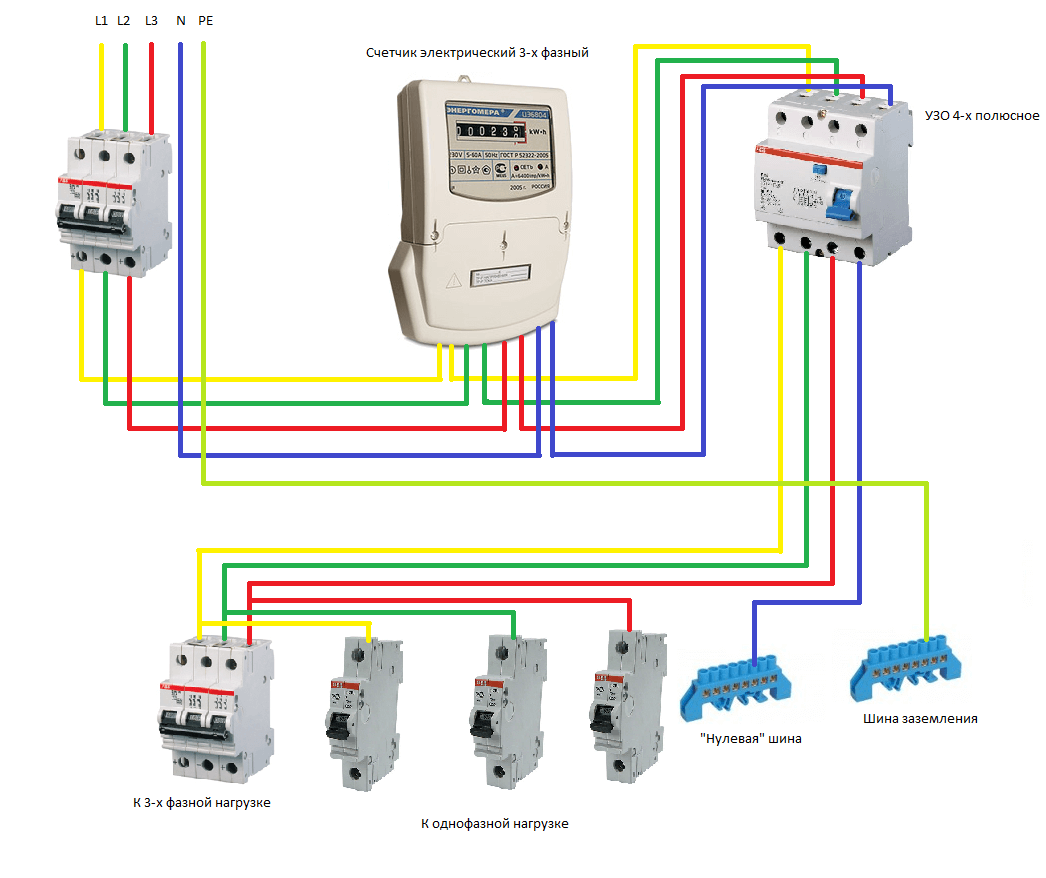

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

{SOURCE}

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Практические схемы монтажа в однофазной сети с заземлением

В рамках данной статьи рассматриваются примеры подключения УЗО в схеме электроснабжения с заземлением. При этом возможно применение защитного отключения в квартире при отсутствии заземляющего проводника, о чем рассказано в материале «Как можно подключить узо в однофазной сети без заземления: схемы подключения».

Наиболее простая схема подключения УЗО в квартире

На вышеприведенной схеме электромонтажа представлен простейший вариант подключения однофазного УЗО, возможный в квартире с потребляемой мощностью до 8,8кВт. Рабочий ток устройства 50А выбран на ступень выше номинала для входного автомата 40А. Предусмотренное УЗО срабатывает при токе утечки 30мА, что обеспечивает защиту от поражения электричеством людей. При этом для электроприборов ванной предпочтительна величина 10мА, так что защита во влажном помещении снижена.

Для контроля утечек в электропроводке достаточна чувствительность 100мА, однако при небольшой ее общей протяженности ложных срабатываний вводного УЗО с параметром 30мА не будет.

Провод фазы с выхода устройства защитного отключения подключен к входам всех автоматических выключателей. Нулевой проводник с его выхода соединен с шиной нуля. К шине заземления подключен защитный проводник с этажного щита. Трехжильный кабель от каждой группы потребителей (освещение, розетки и т. п.) подключается:

  • защитный желто-зеленый провод — к шине заземления;
  • нулевой провод синего цвета — к шине нуля;
  • провод фазы красного цвета (или любого другого) — к выходному контакту соответствующего автомата.

Схема подключения УЗО в квартире с энергопотреблением до 11 кВт

Данная схема подключения УЗО возможна в квартире с мощностью потребления до 11кВт. Для защиты проводки большой протяженности от возгорания предусмотрено противопожарное устройство с током утечки 100мА, и линия освещения подключается от него. В данном варианте нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу вводного УЗО, а не к шине нуля.

Схема подключения УЗО и дифференциальных автоматов в доме

Приведенный вариант подключения двух однофазных УЗО и двух дифференциальных автоматов подходит для дома с потребляемой мощностью до 11кВт. Сеть ванной, как положено, контролирует устройство, рассчитанное на утечку 10мА. Шина защиты в данном случае соединена с индивидуальным контуром заземления. Для сети ванной и розеток предусмотрены дифференциальные автоматы, вместо пары УЗО плюс автомат.

Это уменьшило количество приборов на щите и позволило обойтись всего одной шиной нуля. Нулевые проводники ванной и розеток подключаются напрямую к выходам дифференциальных автоматов, а не к нулевой шине. Нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу противопожарного УЗО, а не к шине зануления.

Схема подключение УЗО Легранд по французским стандартам

УЗО известной марки Legrand подключается по обычной схеме: сверху вход, снизу выход устройства. Чаще всего клеммы N находятся справа и помечаются на корпусе. Выше приведена схема электроснабжения, принятая во Франции.

В данном случае оба проводника, и нуля и фазы, проходят через двухполюсный автомат. Такой метод разводки обеспечивает безопасность в том случае, если нуль и фаза перепутаны на входе. Нулевая шина в таком варианте не требуется.

Схема подключения УЗО АВВ в паре с автоматами

УЗО марки ABB подключается по стандартным правилам. Приведенная выше схема демонстрирует применение однополюсных автоматов. Здесь каждое устройство защитного отключения имеет свою шину нуля и путать их нельзя.

ПОДКЛЮЧЕНИЕ УЗО С ЗАЗЕМЛЕНИЕМ

Рисунок 2а поясняет принцип работ УЗО, подключенного в однофазную сеть с заземлением. Здесь мы имеем систему заземления TN-C-S.

В данном случае при «пробое» на корпус сразу возникает ток утечки I3, который по проводнику PE минует наше устройство защитного отключения. Условие равенства втекающего (I1) и вытекающего (I2) токов нарушается, происходит расцепление вне зависимости от того было или нет прикосновение к корпусу прибора.

В загородных домах и на дачах может применяться система заземления TT, при которой PE провод подключается к индивидуальному контуру или штырю заземления. Принципиальных отличий при подключении УЗО в этом случае нет (рис. 2б).

В завершении несколько пояснений.

Как вы заметили, на всех схемах указан автоматический выключатель. Он здесь только потому, что всегда требуется защищать электрическую цепь (а также и УЗО) от замыканий и перегрузок.

Защитных функций при появлении на корпусе аварийного напряжения автомат не выполняет.

Существуют дифференциальные (дифавтоматы) выключатели, вот их можно использовать вместо «связки» УЗО-АВ (рис.3).

Кстати. Во всех предыдущих схемах указан однополюсный выключатель, поскольку такая практика распространена наиболее широко. При желании можно использовать двухполюсный: на разрыв не только фазы (L), но и нуля (N) (рис.3 левая часть).

В данной статье рассмотрены общие принципы и схемы подключения к однофазной сети устройств защиты. Но на их основании можно реализовывать любые проекты электропроводки – никаких принципиальных сложностей в этом я не вижу.

Последний вопрос: «Нужно ли УЗО если есть заземление?«.

Категоричного ответа дать нельзя. Но следует учесть, что при наличии УЗО в аварийной ситуации цепь обесточивается. Если присутствует одно заземление, то, хоть разность потенциалов и уравняется, отключения может не произойти.

Конечно, если на корпус прибора «накоротко» замкнет фазный провод, по КЗ сработает автомат защиты. Если же утечка пойдет через какое- то сопротивление, то ток для срабатывания АВ может оказаться недостаточным.

В этом случае имеем минимум две проблемы:

  • постоянный расход электроэнергии – вы долго можете гадать, откуда взялись завышенные показания электросчетчика;
  • постепенный разогрев проводов, который может привести к пожару.

Кроме того, если сопротивление заземления по каким либо причинам больше нормы, то эффективность защиты снизится. УЗО же способно отслеживать даже незначительную утечку тока.

Таким образом, даже при наличии заземления имеет смысл поставить УЗО.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Усадьба и дизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
