Схемы бегущих огней на светодиодах и лампах 220 вольт собираем своими руками

Бегущие огни на 12V

Эта схема бегущих огней на 12 вольт широко известна в сети, так как имеет очень простую и понятную конструкцию. Генератором режима выступает таймер импульсов, а счетчик, подсчитывая их, подает на выходы соответствующие логические уровни. Светодиодный элемент, подключенный к каждому выходу, загорается при логической единице и гаснет при нуле. Эффект бегущих огней создается за счет последовательного мерцания. Скорость «бега» задается генератором, работа которого контролируется номинальными параметрами конденсатора C1 и резистора R1.

Яркость светодиодов усиливается за счет увеличения подаваемого тока, но для этого их следует подключать через буферные транзисторы. Дело в том, что выходы счетчика не отличаются высокой нагрузочной способностью.

В этой старой схеме приведены советские обозначения компонентов и микросхем, но в наше время не сложно найти соответствующие им аналоги зарубежного производства.

Как сделать гирлянду из светодиодов

Для изготовления гирлянды, периодически мигающей с заданным ритмом, потребуются следующие компоненты и набор инструмента:

  1. Светодиоды на 20 мАч.
  2. Проводка площадью сечения 0,5-0,25 мм2.
  3. Трансформатор на 6 вольт.
  4. Резистор на 100 Ом.
  5. Паяльная станция с наконечником небольшого сечения, припой, канифоль.
  6. Нож с острым лезвием.
  7. Герметик на силиконовой основе.
  8. Фломастер.

Алгоритм сборки:

  1. Определиться точно с промежутками между мигающими элементами.
  2. Подготовить провод и обозначить фломастером отметины под светодиоды.
  3. На местах отметок сделать срезы изоляции острым ножом.
  4. Далее на оголенные участки нанести канифоль с припоем.
  5. Припаять электроды диодов к этим местам.
  6. Нанести силиконовый герметик на оголенные участки для обеспечения электроизоляции.

По завершении подсоединяется блок питания и обычный резистор. Устройство включается в сеть и проверяется на работоспособность.

Микроконтроллер ATtiny2313 для бегущих огней

Данное устройство относится к серии AVR микроконтроллеров бренда Atmel. Именно под его управлением чаще всего делают бегущую световую ленту, поскольку эксплуатационные характеристики модели достаточно высокие. Микроконтроллеры просты в программировании, многофункциональны и поддерживают реализацию разных электронных устройств.

ATtiny2313 сделан по простой схеме, где порт для вывода и ввода имеет идентичное значение. Выбрать программу (одну из 12) на таком микроконтроллере очень легко, ведь он не перегружен лишними опциями. Модель выпускается в двух корпусах – SOIC и PDIP, причем каждый вариант обладает идентичными характеристиками:

  • 8-битные общие регистры в количестве 32 штук;
  • возможности 120 операций за один тактовый цикл;
  • flash-память внутри системы на 2 кБ с поддержкой 10 тысяч циклов стирания и записи;
  • внутрисистемная EEPROM на 128 байт с поддержкой 100 тысяч циклов;
  • 128 байт встроенной оперативки;
  • 4 ШИМ-канала;
  • счетчик-таймер на 8 и 16 бит;
  • встроенный генератор;
  • удобный для разных целей интерфейс и другие функции.

Микроконтроллер имеет два вида в соответствии с энергопараметрами:

  • классическая модель ATtiny2313 обладает напряжением от 2,7 до 5,5 В и силой тока до 300 мкА на частоте 1 МГц в режиме активности;
  • вариант ATtiny2313А (4313) обладает характеристиками в 1,8-5,5 В и 190 мкА при той же частоте.

В режиме ожидания устройство имеет энергопотребление не больше 1 мкА.

Как уже было указано, память микроконтроллера оснащена 11 комбинациями световых схем, а возможность выбора всех комбинаций светодиодов последовательно – это и есть 12 программа.

Как сделать цветомузыку на ку202н

Есть несколько основных способов, по которым можно самостоятельно собрать цветомузыку. Как правило, их схемы отличаются не слишком сильно, так как суть работы у цветомузыки идентична друг другу.

Цветомузыка на тиристорах КУ 202 Н

Зачастую схема предназначена для систем, при которых свет и его яркость никак не зависят от громкости звука. Подача звукового сигнала происходит через выход первичной обмотки разделительного трансформатора.

А второй сигнал служит для поступления сигнала именно на световые фильтры через резисторы. Они и контролируют, и регулируют его уровень.

  • Фильтры позволяют четко разделить поступающий сигнал на три основные канала. Первый канал отвечает за самую низкую частоту, и пресекает любую частоту выше 800 Гц.
  • Фильтр для второго канала устанавливается на более высокую частоту, которая регулируется до 2000 Гц. Настройка данного фильтра для цветомузыки своими руками выполняется при помощи резистора R15.

Третий канал объединяет в себе всё, что находится выше этих частот. Настраивают третий фильтр при помощи резистора R22.

После пошаговой настройки каждого фильтра сигналы детектируются. Далее они усиливаются и подаются на оконечный каскад. Процедура должна проводиться на мощных транзисторах, либо на тиристорах ку202н.

Порядок сборки схемы

Для того, чтобы сделать цветомузыку на ку202н своими руками, нужно тщательно изучить схему сборки конструкции. Транзистор КТ315 можно заменить сторонними кремниевыми транзисторами, но при условии, что коэффициент усиления не менее 50.

Трансформатор Т1 используется любой, главное, чтоб подходило количество витков. Можно изготовить такую систему самостоятельно, и обмотать их по 150-300 витков каждую.

Диодный мост выбирают исходя из уровня нагрузки, которой будет подвергаться система. Для того, чтоб обеспечить транзисторы достаточным питанием, нужно использовать любой стабилизированный блок питания, минимальный ток которого не менее 250 мА.

Каждый из каналов самодельной цветомузыки собирается отдельно друг от друга.

После нормальной отработки каскада осуществляется сборка активного фильтра. После проверки работоспособности каждого канала получается действительно рабочая система.

Процесс сборки самодельной цветомузыки на ку202н достаточно долгий и кропотливый, но при правильной последовательности получается действительно рабочая система.

Сборка схемы «бегущие огни»

Не менее знаменитая система подсветки, которая активно использовалась при организации вечеринок в стиле «диско».

Схема сборки подразумевает сборку на двух микросхемных триггерах, а также дешифраторах. А для регулировки скорости переключения используют мультивибраторы.

На первичной обмотке стоит трансформатор Тр1, который понижает напряжение. Напряжение в 5 Вт получается при помощи стабилизатора КРЕН5А.

Транзистор должен быть вида КТ315Б, тиристоры выбирают КУ202Н, конденсатор и резистор — используются любые, независимо от типа.

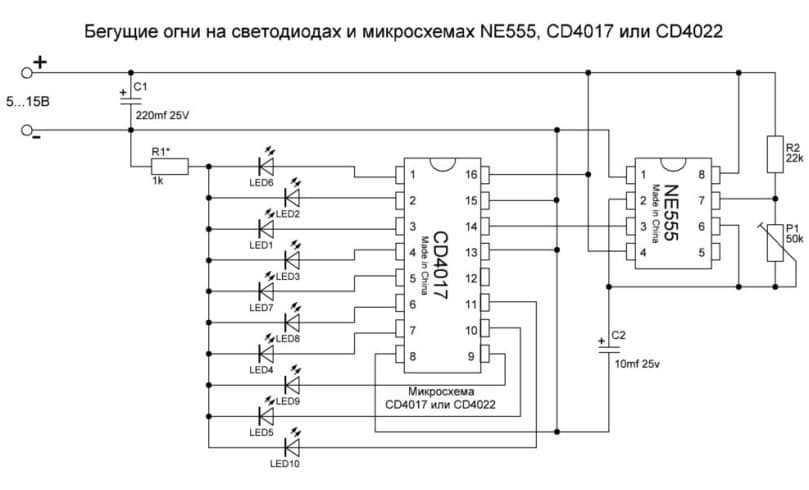

«Бегущие огни» на 10 светодиодов

При последовательном переключении уже трех светодиодов понятно, что «огни бегут». С применением микросхемы CD4017BE (счетчик-делитель на 10) можно получить огонек, бегущий 10 шагов. Отечественный аналог счетчика – К561ИЕ8. Печатная плата не нужна, и в дополнение к микросхеме потребуется минимальное количество деталей, а именно:

  • по одному резистору на 330 и 470 Ом;
  • десяток светодиодов обычных;
  • один светодиод мигающий;
  • монтажный провод.

Двухцветный мигающий светодиод не подходит, при этом лучше использовать красный, который формирует более высокие импульсы. Для работы потребуется паяльник, припой, канифоль, пинцет, бокорезы.

Работа схемы описывается просто. К входу счетчика подключается мигающий светодиод, который выдает импульсы каждые полсекунды. На выходах микросхемы последовательно появляется сигнал, и к ним подключены остальные светодиоды. Резисторы ограничивают ток через светодиоды. Чтобы расположить светодиоды в строгом порядке, подготовим для них обойму из пластика.

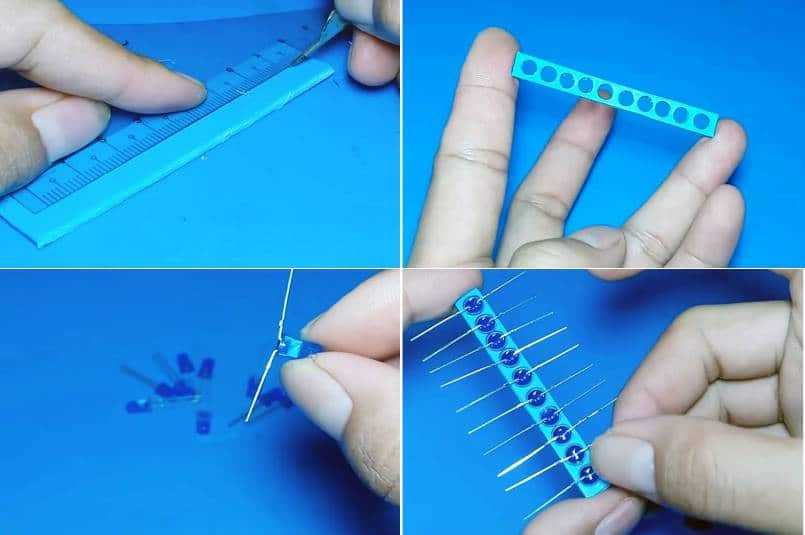

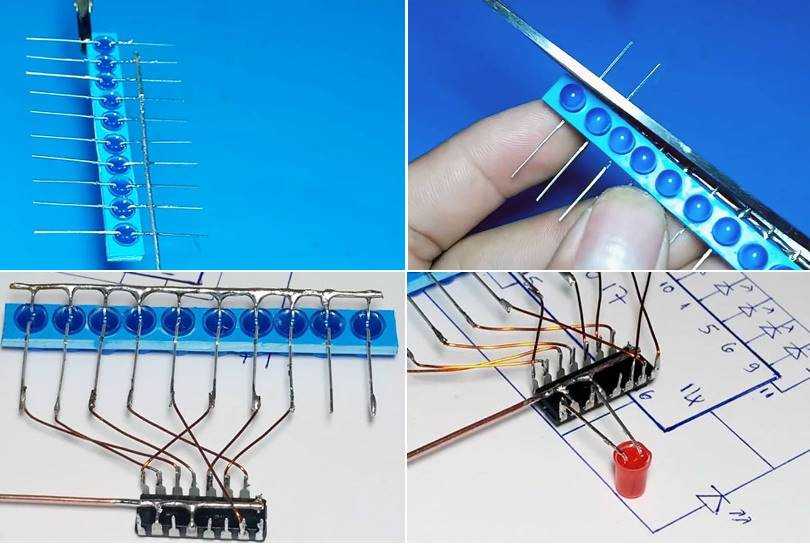

Разогнем их ножки в противоположные стороны и вставим в обойму.

На минусы (катоды) приборов накладываем кусочек предварительно луженого медного провода. Припаиваем все 10 контактов и срезаем выступающие выводы полупроводников.

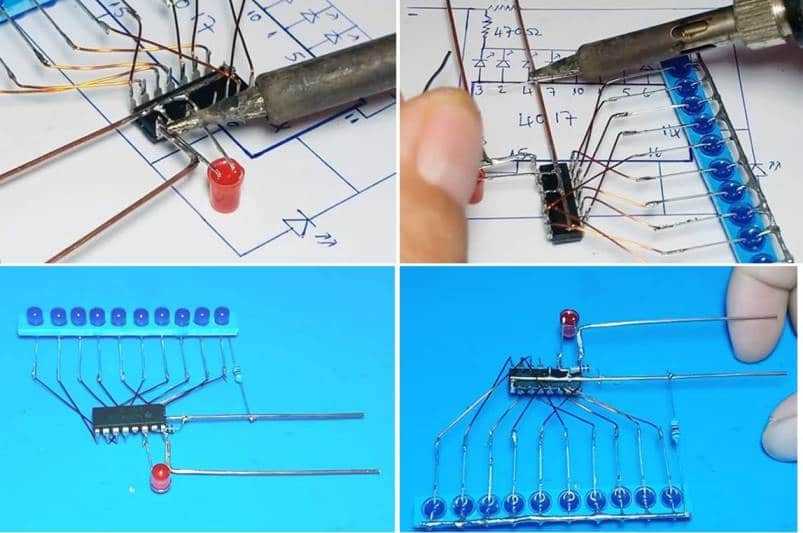

Плюсы (аноды) светодиодов подпаиваем к ножкам микросхемы в соответствии с порядком, указанным на схеме. Впрочем, желая получить хаотичное переключение, можно выполнить соединение в порядке следования выводов микросхемы.

Подпаиваем мигающий светодиод между 16 и 14 выводами, соблюдая полярность. Добавляем резисторы и подпаиваем проводники питания микросхемы. При указанных резисторах на схему можно подавать напряжение 5-9 В. Подойдут батарейки, которые можно соединять последовательно. Можно использовать практически любой блок питания с выходом на 5-9 В. Работа устройства представлена в следующем видео.

Чтобы обеспечить регулирование скорости «бегущих огней», в схему необходимо добавить генератор импульсов. В следующей ниже схеме он выполнен на таймере NE555 (отечественный аналог КР1006ВИ1).

Переменный резистор Р1 обеспечивает регулирование частоты генератора. Счетчик-дешифратор используется тот же — CD4017BE (отечественный аналог К561ИЕ8). Подбирая сопротивление резистора R1, можно установить необходимый ток светодиодов.

Чтобы яркость свечения светодиодов была одинаковой, они должны быть однотипные. В случае использования светодиодов с разным рабочим током, последовательно с каждым из них нужно включить свой резистор с индивидуальным сопротивлением, а R1 перемкнуть. Устройство можно собрать на печатной плате размерами 65х45 мм.

При отсутствии таймера КР1006ВИ1 генератор можно выполнить на К176ЛА7. Кстати, светодиодов может быть и меньше 10. В данном случае используется 6, а со следующего выхода (в данном случае 5-й вывод микросхемы) сигнал заводится на вход сброса, и счетчик становится шестиразрядным. Следует заметить, что К561ИЕ8 имеет слаботочные выходы, то есть светодиоды правильнее подключить через транзисторы.

С применением КТ315Б можно включить параллельно по два светодиода, хотя при использовании общего резистора R8 они могут светиться по-разному из-за разброса параметров. Правильнее включить два резистора, разбив все светодиоды на две группы, по одному с каждого транзистора.

При напряжении питания 12 В можно включить до 4-х светодиодов последовательно, при этом номинал резистора R8 будет заметно меньше. Если рабочий ток светодиодов неизвестен, его сопротивление можно постепенно уменьшать и подобрать экспериментально, добиваясь нормальной яркости свечения.

Описание электрической схемы

Для практической реализации приведенной схемы необходим мультивибратор, основу которого составляет микросхема DD1 К561ЛА7 и микросхема-счетчик DD2 К561ИЕ8. С помощью первой микросхемы создаются импульсы, включающие светодиоды. Благодаря микросхеме-счетчику осуществляется переключение питания для определенных групп светодиодных огней.

Транзисторы VT1-VT2 используются в качестве усилителей, которые открываются благодаря напряжению, поступающему с ноги счетчика. Конденсаторы С2 и С3 играют роль фильтров питания. Подбирая емкость конденсатора С1, можно уменьшать или увеличивать, когда будут переключаться светодиоды. Для монтирования конструкции светодиодного стопа лучше всего подойдет печатная текстолитовая плата с размерами 37 х 50 мм.

Габариты печатной платы

Габариты печатной платы

Данная конструкция требует минимальную силу тока и почти не нагревается. Это дает возможность сборку, которая управляет светодиодами, сделать в этом же корпусе стоп-сигнала. При этом питание можно подключить к снятой штатной лампе.

Ниже приведена схема, которую легко реализовать.

Реализация мигания светодиодов

По данной схеме группы к выводам Out1 — Out3. Сколько светодиодов будет в целом, зависит от питания. Если лампочек слишком много, то учитывать нужно, какое питание поступает на схему от бортовой сети, составляющее 12 В. Транзисторы КТ972А необходимо защитить с помощью теплоотводящих радиаторов. По желанию можно транзистор КТ972А заменить парой менее мощных транзисторов КТ315 и мощным элементом КТ815 или аналогичными элементами.

Детали DD1.1 и DD1.2, включенные в схему, играют роль генератора, который служит для подачи импульсов на вход счетчика К561ИЕ8. Аналогично предыдущему случаю, с помощью счетчика генерируются управляющие импульсы для транзисторов. Подбирая сопротивление R6, значение его номинала должно составлять не менее 1 кОм. Для создания бегущих огней можно использовать печатную плату. Благодаря навесному монтажу конструкция получается миниатюрных размеров.

Миниатюрные размеры платы

Естественно, светодиодные лампочки размещают прямо на панели стоп-сигнала, так как печатная плата слишком мала, чтобы поместить на нее светодиоды. Следует помнить о надежности, поэтому необходимо обеспечить максимальную защиту электрических соединений и контактов от попадания влаги. Для обеспечения питанием дополнительного стопа его подключают к проводке основного стопа в багажнике. Возможен вариант подключения к плате световых приборов.

Микроконтроллер ATtiny2313 для бегущих огней

Данное устройство относится к серии AVR микроконтроллеров бренда Atmel. Именно под его управлением чаще всего делают бегущую световую ленту, поскольку эксплуатационные характеристики модели достаточно высокие. Микроконтроллеры просты в программировании, многофункциональны и поддерживают реализацию разных электронных устройств.

ATtiny2313 сделан по простой схеме, где порт для вывода и ввода имеет идентичное значение. Выбрать программу (одну из 12) на таком микроконтроллере очень легко, ведь он не перегружен лишними опциями. Модель выпускается в двух корпусах – SOIC и PDIP, причем каждый вариант обладает идентичными характеристиками:

  • 8-битные общие регистры в количестве 32 штук;
  • возможности 120 операций за один тактовый цикл;
  • flash-память внутри системы на 2 кБ с поддержкой 10 тысяч циклов стирания и записи;
  • внутрисистемная EEPROM на 128 байт с поддержкой 100 тысяч циклов;
  • 128 байт встроенной оперативки;
  • 4 ШИМ-канала;
  • счетчик-таймер на 8 и 16 бит;
  • встроенный генератор;
  • удобный для разных целей интерфейс и другие функции.

Микроконтроллер имеет два вида в соответствии с энергопараметрами:

  • классическая модель ATtiny2313 обладает напряжением от 2,7 до 5,5 В и силой тока до 300 мкА на частоте 1 МГц в режиме активности;
  • вариант ATtiny2313А (4313) обладает характеристиками в 1,8-5,5 В и 190 мкА при той же частоте.

В режиме ожидания устройство имеет энергопотребление не больше 1 мкА.

Как уже было указано, память микроконтроллера оснащена 11 комбинациями световых схем, а возможность выбора всех комбинаций светодиодов последовательно – это и есть 12 программа.

Схема бегущих огней — солнышко

Для анимации каких-либо игрушек, для подарка или просто для творчества можно собрать схему «бегущего огня».

Эффект создания огней бегущих из центра к краям. Очень похоже на лучи солнышко.

Характеристики:

  • Кол-во каналов — 3;
  • Кол-во светодиодов — 18 шт;
  • Uпит.= 3…12В.

Схема «бегущий огонь» на К561ЛА7 (CD4011)

Конечно, светодиоды можно взять любых цветов и в разных количествах. Но возможно придётся подобрать сопротивление R7, R8, R9 (51Ом) Если светодиоды используются разных типов в одном плече, то придётся сопротивление ставить не одно общее, а на каждый светодиод своё и разного сопротивления (подбирайте по яркости свечения).

Можно собрать такую же схему на транзисторах.

Схема «бегущий огонь» на транзисторах

Транзисторы можно взять любые низкочастотные маломощные с обратной проводимостью (n-p-n) отечественные или импортные аналоги.

Можно расположить светодиоды в любом порядке, а также использовать не разноцветные светодиоды, а  например, только красные.

Можно расположить светодиоды в виде сердца!

Если у Вас нет необходимых деталей — Вы можете их купить в магазине «МастерОк»

П О П У Л Я Р Н О Е:

  • Простой электрический пробник-индикатор

Как проверить лампочку, выключатель, предохранитель…?

Для проверки предохранителя, электрической лампочки накаливания, кипятильника, удлинителя и т.п. совсем необязательно покупать дорогой мультиметр. Можно самому за несколько минут собрать простейший пробник на одной батарейке.

Подробнее…

Как сделать “кофейное дерево”?

Мы часто стоим перед выбором, что подарить человеку по поводу важного события в его жизни. И, если не знаем его пожеланий, тратим на поиски чего-нибудь необыкновенного много времени

А можно изготовить оригинальный сувенир самостоятельно. Этот подарок сохранит тепло ваших рук и, как любая авторская работа, будет неповторим. А вы получите необыкновенное удовольствие от самого процесса.

В этой статье пойдет речь о том, как сделать топиарий «кофейное дерево».

Подробнее…

Полка «Бесплатный сыр» своими руками

Как-то, находясь в состоянии некоторого душевного подъема и отсутствия интересных идей одновременно, я объявил конкурс среди своих друзей. Состоял он в том, что друзья должны были придумать самый необычный предмет мебели, который им действительно нужен. Победитель же получил бы от меня этот предмет в подарок. Подробнее…

Принципиальная схема стоп-сигнала в виде бегущих огней

Стоп-сигнал служит для предупреждения водителей транспортных средств, которые едут сзади, о том, что водитель тормозит. со светодиодами очень важен, так как при интенсивном автомобильном движении порой непонятно, загорается стоп-сигнал или горят габариты

Бегущие огни на светодиодах привлекают дополнительное внимание водителей, сработает эффект рекламы. Тем самым, у задних участников движения будет дополнительное время среагировать на торможение (автор видео — evgenij5431)

Далее рассмотрим, как сделать светодиодный стоп-сигнал своими руками. Ниже детально разбирается схема создания меняющихся огней. Для реализации динамичных огней используются красные светодиодные лампы, которые включены попарно. После включения сначала загораются лампочки в центре, а затем расходятся от центра к краям.

Светодиоды управляются попарно. Сначала загораются светодиодные лампочки HL1 и HL2, далее HL3 и HL4. После того, как гаснет предыдущая пара лампочек, зажигается следующая. Лампочки попарно зажигаются до последней пары HL11 и HL12. Когда загорится и потухнет последняя пара, процесс повторяется.

Первые светодиоды находятся в середине, остальные располагаются попарно на равном расстоянии к краям. Реально реализован алгоритм бегущего огня от центра стоп-сигнала к его краям. Можно пофантазировать и придумать другой алгоритм, по которому будет мигать каждая лампочка.

Принципиальная схема бегущих светодиодов

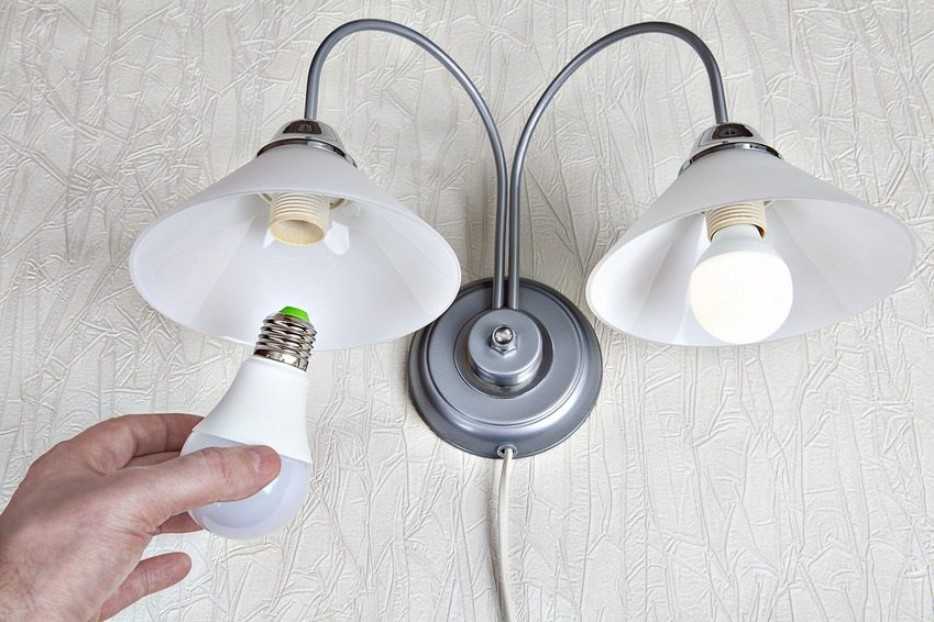

Как устроена светодиодная лампа?

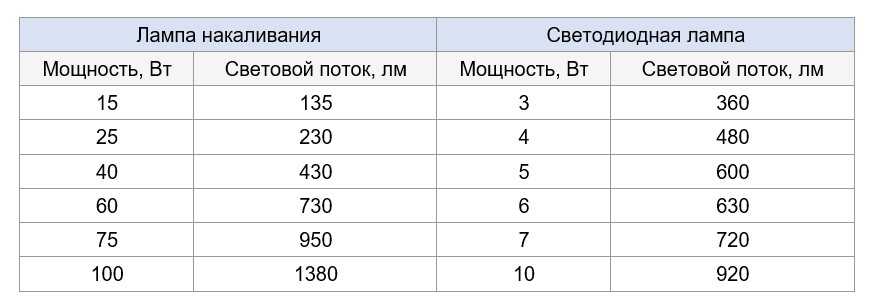

Светодиодная лампа потребляет намного меньше электроэнергии, чем лампочка накаливания. Относится к экономичным приборам, имеющим долгий срок службы.

Сколько Вольт поступает на диоды? В зависимости от схемы светодиодной лампы на 220 В это значение может колебаться от 1,8 до 4В.

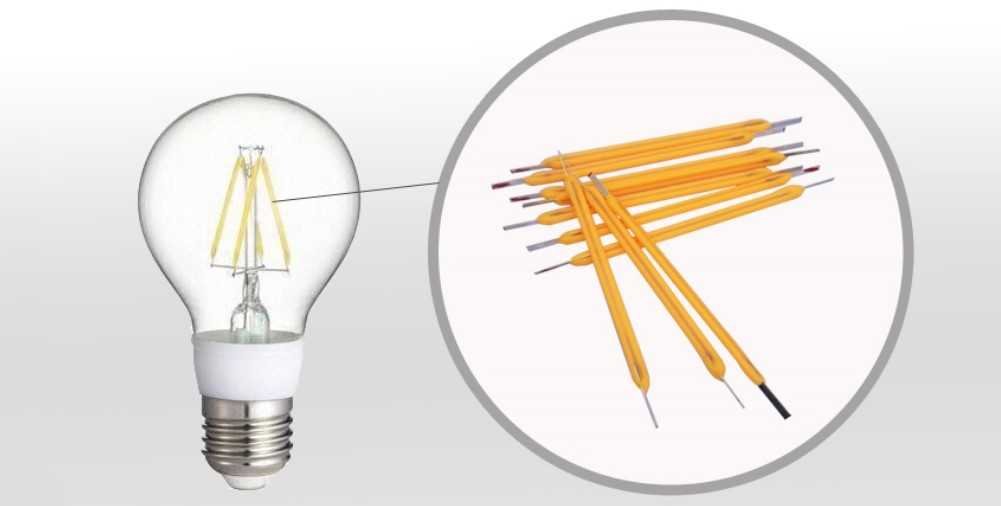

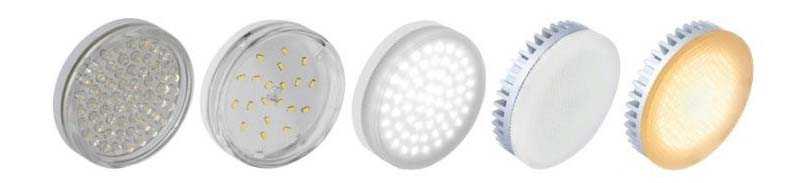

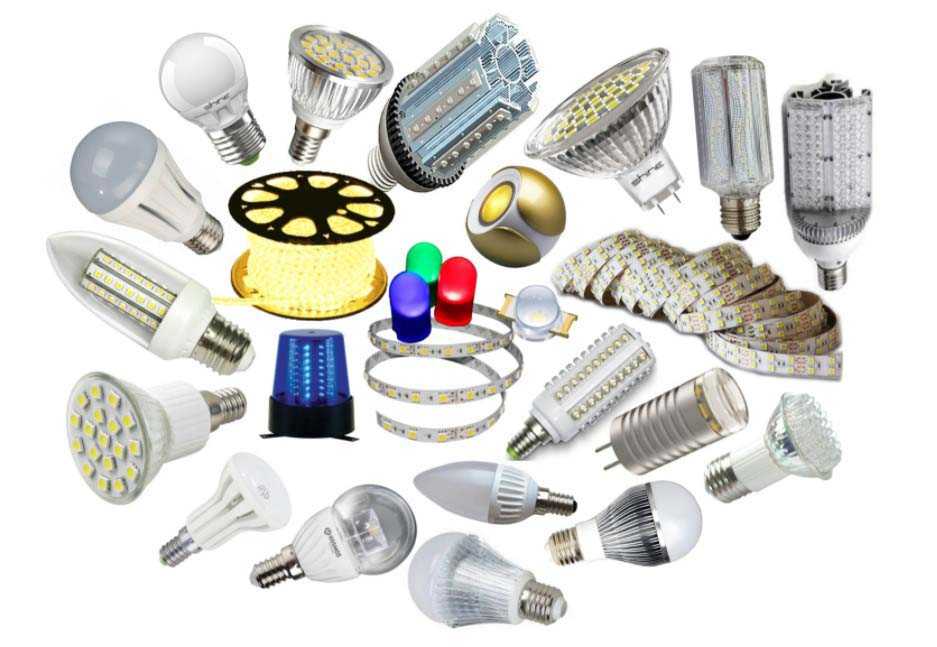

Выпускают большое количество модификаций таких ламп, которые отличаются размером, конструкцией и формой:

  • груши;
  • свечи;
  • ленты;
  • софиты;
  • капсулы;
  • шары.

Единственной одинаковый элемент в конструкции светодиодной лампы 220 В с лампой накаливания – цоколь. Он необходим для вкручивания осветительного прибора в патрон.

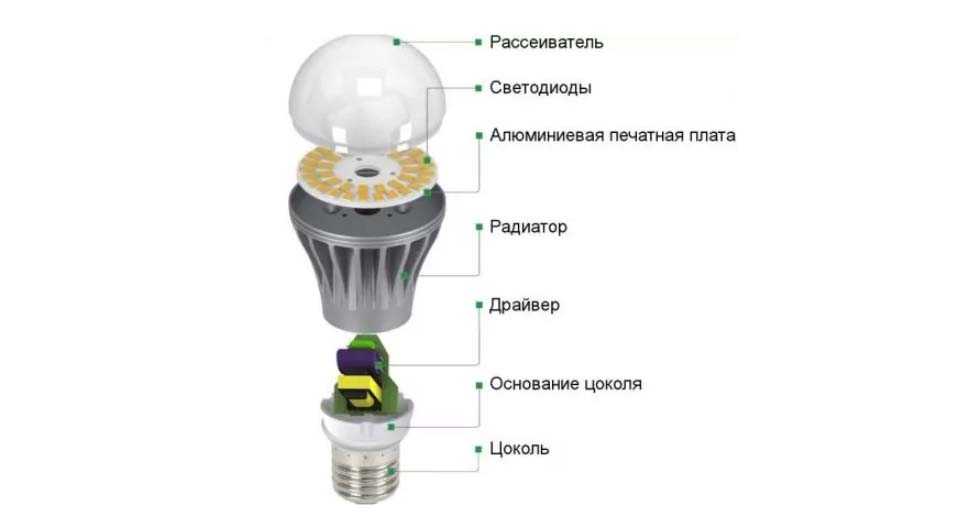

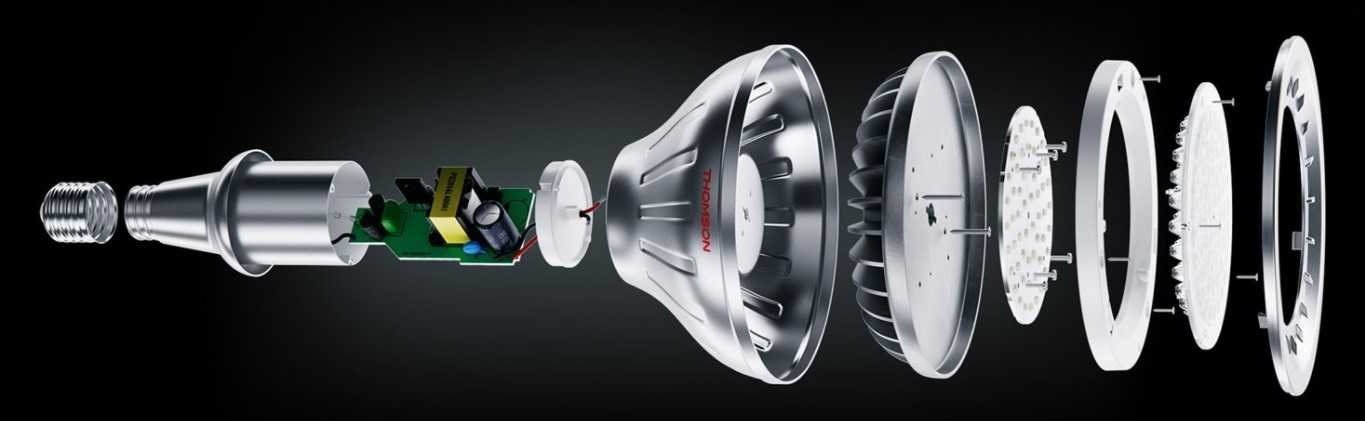

Устройство светодиодной лампы на 220 вольт:

  • основание цоколя;
  • драйвер для питания светодиодов;
  • радиатор;
  • печатная плата;

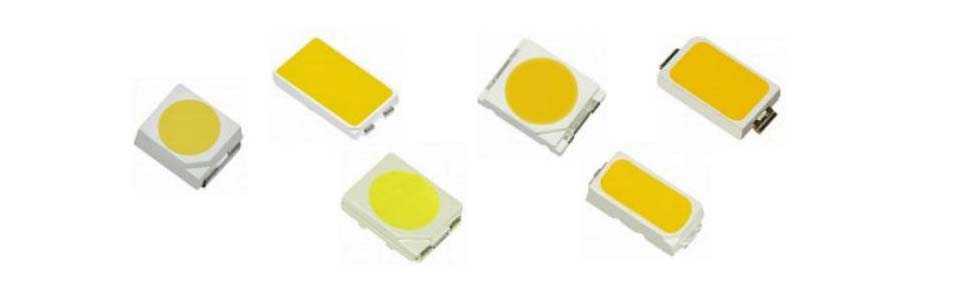

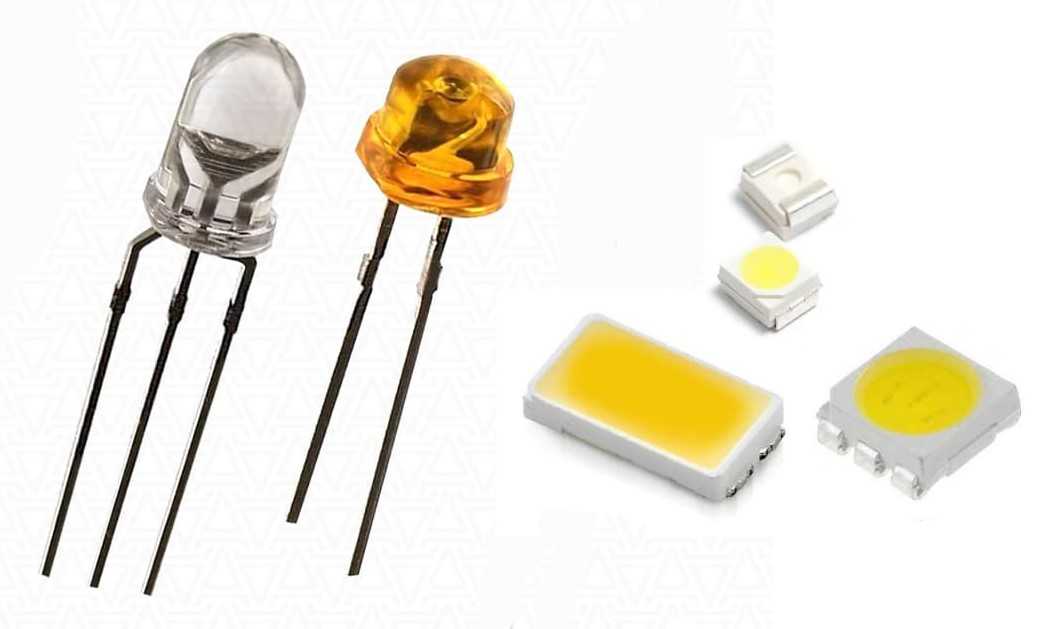

  • светодиоды;
  • рассеиватель.

Через цоколь с помощью двух контактов напряжение поступает на драйвер. Он питает последовательно соединенные диоды. Его функция – понизить входящее напряжение и выпрямить ток. В дешевых лампах ток не стабилизируется и напрямую подается к диодам. В дорогих вариантах стабилизация происходит через полупроводники. Такие лампы надежнее в использовании и прослужат дольше.

Роль теплоотвода может выполнять корпус, выполненный из ребристого металла. В СЛ с пластиковым корпусом радиатор может быть выполнен отдельно и располагаться внутри конструкции.

Рассеиватель одновременно выполняет функцию защитного колпачка. Он может быть глянцевым или матовым, белым или цветным.

После включения СЛ начинается нагрев кристаллов диодов и их термическое расширение. Из тонких нитей золота делают токопроводящие выводы от светодиодов. Это пластичный металл, мало подверженный деформациям.

Радиоуправляемый или инфракрасный контроллер

В комплекте всегда идет пульт дистанционного управления. Он может быть двух типов:

управляемый по радиоканалу

инфракрасный

1 of 2

Какой из них лучше? При инфракрасном управлении необходимо, чтобы контроллер находился в зоне непосредственной видимости, не более 3-4м.

В противном случае, сигналы до него поступать не будут. При радиоуправлении, вы можете запрятать музыкальный контроллер за подвесной потолок, положить на шкаф или за гипсокартон.

Он все равно будет хорошо реагировать на все сигналы от пульта в радиусе 8-10м. Поэтому такой вариант все же лучше, хотя и дороже.

Обозначаются радиоуправляемые контроллеры маркировкой RF.

На пульте помимо кнопок вкл-выкл находится еще масса других функциональных и разноцветных кнопочек.

Разноцветными можно выбирать свечение подсветки, каким-либо одним статическим цветом, если вы не хотите, чтобы у вас все переливалось как радуга.

Остальные отвечают за предустановленные программы (стробоскоп, резкая и плавная смена цветов), скорость динамических спецэффектов.

Самая простая (и популярная) схема «цветомузыки» на тиристорах КУ202Н.

Это самая простая и пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах. Тридцать лет назад я впервые
увидел вблизи полноценную, работающую «светомузыку». Ее собрал мой однокласник, с помощью старшего брата. Это была именно эта схема.
Несомненным ее достоинством является простота, при достаточно явном разделение режимов работы всех трех каналов. Лампы не мигают одновременно,
красный канал низких частот устойчиво моргает в ритм с ударными, средний — зеленый откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное
тонкое — звенящее и пищащее.

Недостаток один —
необходим предварительный усилитель мощности на 1-2 ватта. Моему товарищу приходилось почти «на полную» врубать свою «Электронику»
для того, что бы добиться достаточно устойчивой работы устройства.
В качестве входного трансформатора был использован понижающий тр-р от радиоточки. Вместо него можно использовать любой малогабаритный понижающий сетевой транс.
Например, с 220 до 12 вольт. Только подключать его нужно наоборот — низковольтной обмоткой на вход усилителя.
Резисторы любые, мощностью от 0,5 ватт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Тестирование мигающих RGB светодиодов

Компьютерный блок питания выступает идеальным вариантом тестирования светодиодов SMD0603. Нужно просто поставить резистивный делитель. Согласно схеме технической документации оценивают сопротивления p-n переходов в прямом направлении, заручившись помощью тестера. Прямое измерение здесь невозможно. Соберем схему, показанную ниже:


Схема оценки сопротивления p-n переходов

Микросхема дана вместе с номерами ножек согласно техническим характеристикам.
Питание подается на катод, полярность напряжения отрицательная. 3,3 вольта хватит открыть p-n переходы.
Переменный резистор нужен небольшого номинала. На рисунке установлен с максимальным пределом 680 Ом. В таком положении должен находиться изначально.
Сопротивление открытого p-n перехода невелико, нужен значительный запас, чтобы диоды не погорели (помним, что максимальное прямое напряжение составляет 3 В)

Принимается во внимание факт: при низком вольтаже сопротивление каждого светодиода составит 700 Ом. При параллельном включении суммарное сопротивление вычисляется формулой, показанной на рисунке

Подставляя в качестве трех входных параметров 700, получаем 233 Ом. Сопротивление светодиодов, когда только-только начнут открываться (по крайней мере, так полагаем). Формула расчета суммарного сопротивления

Понадобится контролировать режим тестером (см. рисунок). Постоянно измеряем напряжение на светодиодной микросхеме, одновременно уменьшая значение сопротивления, пока разница потенциалов поднимется до 2,5 В. Дальше повышать вольтаж попросту опасно, быть может, многие остановятся на 2,2 В.
Затем из пропорции найдем искомое сопротивление светодиодной микросхемы: (3,3 – 2,5)/2,5 = R пер / Rобщ, R пер – сопротивление переменного резистора, когда напряжение на дисплее тестера достигает 2,5 В. R общ = 3,125 R пер.

Провод +3,3 В блока питания компьютера оранжевой изоляции, схемную землю берем с черного

Обратите внимание: опасно включать модуль без нагрузки. Идеально подключить DVD-привод или другое устройство

Допускается при наличии умения обращения с приборами под током снять боковую крышку, извлечь оттуда нужные контакты, не снимать блок питания. Подключение светодиодов иллюстрирует схема. Измерили сопротивление на параллельном подключении светодиодов и остановились?

Теперь знаем, как сделать мигающую светодиодную подсветку своими руками. Можно ли варьировать время срабатывания. Полагаем, внутри должны использоваться емкости. Возможно, собственные паразитные элементы p-n переходов светодиодов. Подключая переменный конденсатор параллельно схеме на вход, можно попробовать что-либо изменить. Номинал очень мал, измеряется пФ. Маленькая микросхема лишена больших емкостей. Допускаем, резистор, подключенный параллельно микросхеме (см. пунктир на рисунке), усаженный на землю, будет образовывать точный делитель. Стабильность возрастет.

Номиналы нужно брать весомые, не забывать: значительно ограничим ток, идущий через светодиоды. Фактически потребуется продумать вопрос согласно ситуации.

Аrduino и промышленные решения

Для создания более габаритных светодиодных дисплеев используются те же принципы адресации.

Для светодиодных панелей, размещаемых на улице, потребуются более мощные источники света, чем миниатюрный светодиодный дисплей. В качестве контроллеров вывода изображения используются max7219, а для коммуникации с мощными светодиодами служит драйвер питания на микросхеме ULN2803. Она имеет восемь линий коммутации управляющих сигналов, что идеально подходит для наших целей.

В конструкции рекламных дисплеев больших габаритов применяют сверхъяркие светодиоды со световым потоком 70-100 Лм.

В одноцветных (монохромных) светодиодных матрицах у каждого элемента существует два состояния: включено/выключено. Для передачи полноцветной информации используют RGB светодиоды с ШИМ-контроллерами управления яркостью для каждого цвета.

Отдельные светодиоды 5050 или 5730 для ДХО

Чтобы сделать самодельные ходовые огни из светодиодов нестандартной формы или использовать для этой цели корпус от противотуманок, лента может быть неудобна, поэтому нужно изготовить печатную плату.

Можно применить готовую макетную плату, но это может быть не столь удобным решением, хотя и более простым. Макетная плата не столь надежна.

Чтобы сделать рисунок печатной платы используйте программу типа spring layout, далее его нужно перенести на текстолит. Для этого нужно распечатать ЗЕРКАЛЬНОЕ изображение печатной платы на тонкой глянцевой бумаге. Такая применяется в журналах для страниц, обложка слишком плотная.

Печатать нужно на лазерном принтере, потом берём утюг и проглаживаем глянцевую бумагу на фольгированном текстолите. Когда он остынет, под струёй воды отмачиваем бумагу, на текстолите останется рисунок будущих дорожек.

Теперь дело за малым – вытравить плату в хлорном железе или любом другом подходящем реагенте. Подробную информацию о лазерно-утюжной технологии изготовления печатных плат можете найти здесь.

После изготовления печатной платы нужно сделать основу для ДХО. Для этого разместим светодиоды на печатной плате в соответствии с её разводкой. Чтобы ограничить силу тока, протекающего через светодиоды нужно добавить 1 резистор номиналом 50 Ом. Далее соберите стабилизатор на 12 вольт, на микросхеме L7812 или её аналогах.

Чтобы обеспечить нужную яркость нужно порядка 24 светодиодов, которые нужно скомпоновать в единую конструкцию и разместить в корпусе. Мы распечатали узкие платы по 9 светодиодов.

Далее есть два варианта: установить их друг над другом и получить широкий и короткий светильник, или собрать несколько полос в один ряд, чтобы они огибали бампер.

Если взять акриловую трубку и поместить в неё полученные платы, тогда получатся такие ДХО из светодиодов (см. ниже). Придать форму им можно нагрев строительным феном и согнув вокруг бампера.

Если вы хотите сделать широкие ДХО – соединить платы нужно друг над другом, или же развести и вытравить плату наподобие этой.

Кстати здесь применены более мощные светодиоды 5730. В качестве корпуса можно использовать старые противотуманки  или использовать мебельный профиль для подсветки с пластиковой накладкой.

БЕГУЩИЕ ОГНИ

БЕГУЩИЕ ОГНИ

     Примерно десять последних новогодних праздников, моя ёлка украшена устройством «бегущие огни» на светодиодах. Конечно можно купить что-нибудь недорогое китайское, но во-первых, зачем покупать, если дома валяется куча деталей, а во-вторых, все промышленные гирлянды имеют опасное для детей сетевое питание, и далеко не в каждом установлены светодиоды. Да и надёжность их работы оставляет желать лучшего. Подключив к данному устройству разноцветные сверхъяркие светодиоды, можно составить разные комбинации расположения и очерёдности включения для создания различных световых эффектов.

     Схема берётся классическая на 3-х микросхемах 155-й серии: 155ЛА3, 155ИЕ2, 155ИД1. Кто-то прочитав эти строки в ужасе воскликнет: Как, на дворе 21-й век, а тут такой анахронизм, 155-я серия! Но не спешите с выводами

Давайте обратим внимание на большое преимущество предложенной схемы. Не надо ничего покупать — этих 155-к у каждого осталось с советских времён предостаточно

И что, предлагаете их просто выкинуть? На форуме очень часто задают вопросы типа куда можно приткнуть старые детали — и вот один из вариантов. А незначительное превышение потребляемой мощности этих микросхем, по сравнению с современными 561-й серии, не сделает погоды при оплате счетов за электроэнергию.

     Если я вас убедил, перейдём к схеме. Объяснять тут ничего и не нужно: генератор 155ЛА3, делитель 155ИЕ2 и дешифратор 155ИД1. Для получения не 10-ти, а 16-ти каналов, можно на выход поставить вместо 155ИД1, микросхему 155ИД3. Питаем бегущие огни от источника 4.5 — 6 В, ток потребления без светодиодов около 50 мА. Для нагрузки 155ИД1 подходит ток до 10 мА, поэтому с целью повышения яркости, можно использовать буферные транзисторы в каждом канале.

     Можно изготовить печатную плату, а можно собрать и на макетной панели. Подбором ёмкости 1 мкф в пределах 1-50 мкф в задающем генераторе, изменяем частоту переключений светодиодов в очень широких пределах. В моём варианте установлена частота 0.1 Гц и вместе со сверхъяркими светодиодами получается эффект искр по всей ёлке.

     Ждём на ФОРУМЕ других ваших предложений по светодиодным гирляндам.

Типы светодиодов

Все светодиоды для лампы можно разделить на 2 группы:

  • индикаторные;
  • осветительные.

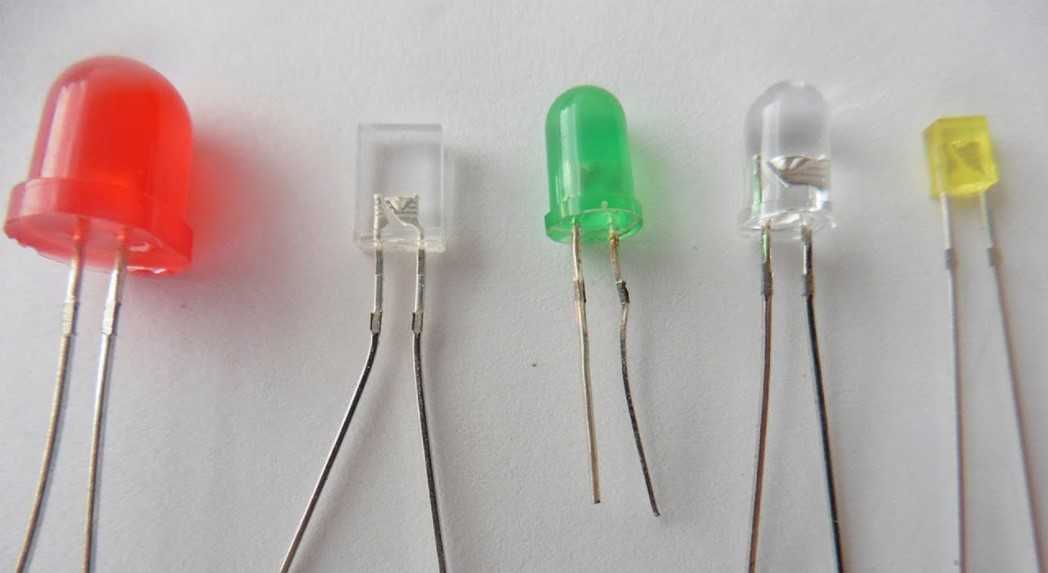

Индикаторные светодиоды называются DIP. Они используются в панелях приборов, елочных гирляндах, световых табло. Выпускаются разными по форме и цвету, потребляют очень мало электричества и имеют долгий срок службы.

Самые распространенные виды осветительных светодиодов в лампах на 220 В:

  • СОВ;
  • SMD;
  • PCB Star;
  • Filament.

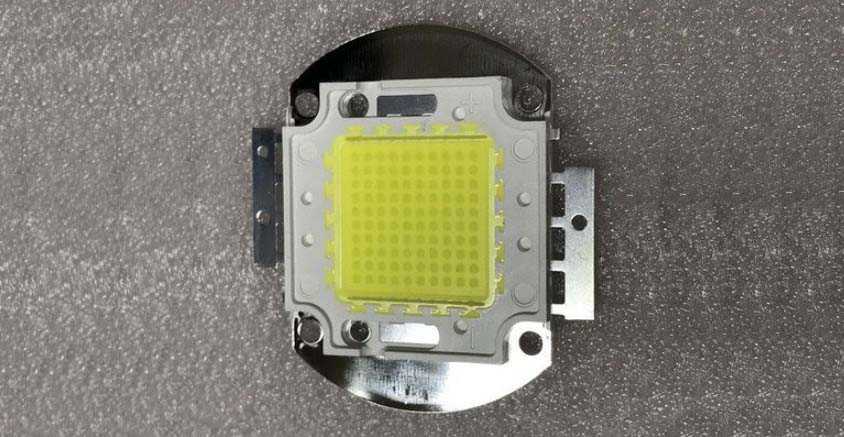

Диоды СОВ имеют большое количество миниатюрных кристаллов на одной подложке. Соединяются кристаллы с помощью последовательно-параллельной схемы, сверху покрываются люминофором. Применяются для получения яркого света в фонарях и других осветительных приборах. Сильно нагреваются при длительном использовании, поэтому в качестве защиты используется силикон.

Имеют следующие преимущества:

  • хороший поток света;
  • легкий монтаж;
  • разная форма сборки.

Недостатки:

  • высокая стоимость;
  • гарантированный срок службы меньше, чем у SMD.

SMD-светодиоды самые распространенные. Широко используются в светодиодных лампочках 220В и светильниках. Полупроводниковый чип или кристалл располагается на подложке, к которой присоединены контакты подключения.

Преимущества:

  • надежность;
  • маленькая стоимость;
  • долгий срок службы;
  • высокая светоотдача.

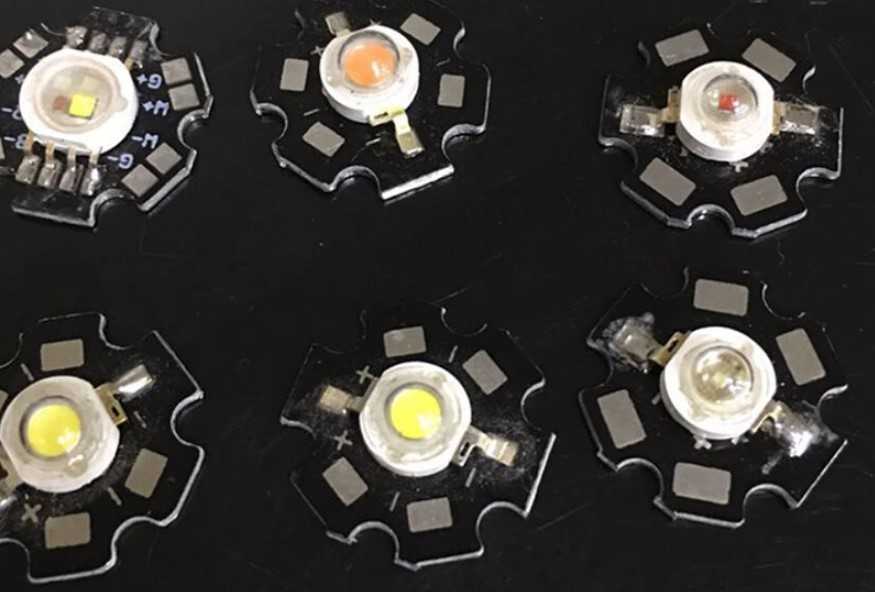

Диоды PCB Star состоят из одного кристалла большой площади. Он монтируется на алюминиевую подложку в форме звездочки. Используется при производстве ярких фонарей и мощных прожекторов. PCB Star имеют самый большой световой поток.

Светодиоды Filament – это наклеенные на стеклянные полоски кристаллы. С обеих сторон полосы металлизируют. Корпус конструкции – стеклянная колба, как в лампе накаливания. Внутри находится гелий, он используется для охлаждения. Используются при производстве светотехнического оборудования, их недостаток – менее долгий срок службы, чем у SMD.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Усадьба и дизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
