Рассматриваем виды насосов для скважин и правильно выбираем

Расчет мощности насоса

Если вы хотите узнать мощность насоса для скважины, необходимо определиться с типом оборудования. При получении этого значения влияет способ установки насоса – погружение в скважину или на поверхности. Если речь идет о неглубоких скважинах до 10 метров, с перекачиванием воды справится поверхностный агрегат. Погружные модели способны перекачивать воду с глубины скважины.

Рациональней использовать именно погружные насосы, поскольку они могут стать даже насосной станцией. Погружные системы обладают большой мощностью и работают с высокой производительностью. Главным преимуществом устанавливаемых на поверхности насосов считают удобство обслуживания.

Мощность скважинного насоса зависит от глубины источника воды, расстояние между положением насоса и до линии поверхности скважины. Даже влияет необходимое количество потребляемой воды и площадь участка.

Рейтинг центробежных насосов

Агрегат состоит из двигателя, рабочего колеса на его валу и корпуса, в котором укрыта вся эта начинка. В зависимости от конструкции, способа установки и технических характеристик, насосы бывают:

  • Погружными, глубинными и поверхностными (по положению относительно скважины, резервуара или водоема);
  • Горизонтальными и вертикальными (по расположению в пространстве);
  • Муфтовыми или с прямым приводом (по соединению с движком);
  • Лопаточными или спиральными (по форме рабочего колеса).
  • Одно или многоступенчатыми (зависит от числа рабочих колес);
  • Нефтяными, водопроводными, химическими, пожарными, канализационными, водопроводными;
  • Высоконапорными, среднего и низкого напора (зависит от высоты водяного столба на напорной стороне);
  • С односторонним и двухсторонним всасыванием (по количеству всасывающих патрубков в корпусе);

В нашем обзоре рассмотрены модели первых четырех типов. Остальные больше применяются в промышленности.

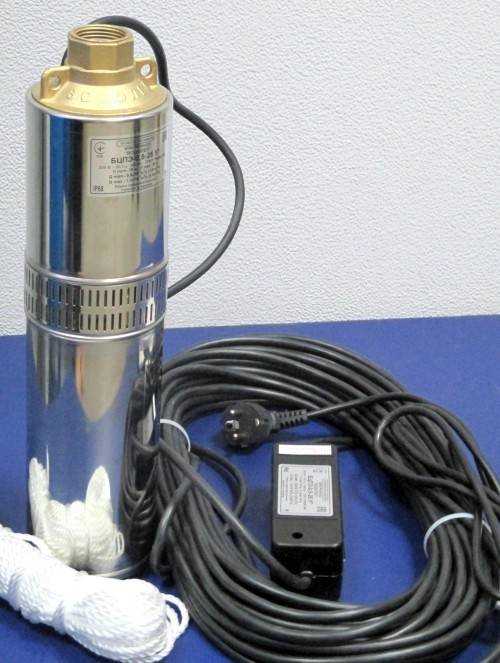

Скважинные погружные насосы для воды

Погружные насосы устанавливаются в водоносный слой шахты скважины (подвешиваются на тросе). Корпус их выполняют из материалов, не подверженных негативному влиянию коррозии – нержавеющей стали, высокопрочного пластика. Насосы имеют водяное охлаждение, на всасе установлена защитная сетка от попадания крупных частиц.

Продвинутые модели имеют качественную автоматику безопасности – защиту от сухого хода, защиту от перегрева. Также устанавливаются встроенные фильтры тонкой очистки, обратный клапан. Кабель питания прокладывается совместно с трубопроводом подачи воды на этапе строительства.

По конструкции и принципу действия выделяют следующие виды насосов погружного типа:

  1. Центробежные;
  2. Вибрационные (импульсные);
  3. Винтовые;
  4. Вихревые.

Погружные насосы отличаются очень высоким показателем напора – более 100 метров водного столба (более 10 кгс/см2). Этот показатель сделал их основным видом оборудования для источников воды глубиной более 9 – 10 метров. Погружные насосы отличаются отсутствием шума, неприхотливостью, но затруднен контроль за их работой из-за удаленности.

Скважинные погружные центробежные насосы

Центробежные насосы – самая популярная модель. Принцип их работы основан на использовании центробежных сил. В корпусе насоса размещено рабочее колесо с лопатками (изогнутыми лопастями). В центральную часть корпуса засасывается вода, колесо вращается и придает воде направление движения от центра к стенке корпуса. При этом создается некоторое избыточное давление.

На корпусе расположен нагнетательный патрубок – через него вода выходит из насоса, имея рабочее давление. Для высоких значений давления воды (напора) несколько корпусов устанавливаются последовательно, давление повышается по ступеням. Агрегаты с большим напором могут иметь высоту корпуса до 2 метров.

Рабочие элементы – колесо, уплотнения и прочее – выполняются из нержавеющих материалов.

Погружные вибрационные насосы для скважин

Вибрационные насосы работают по принципу мембранного импульса. Электрическая катушка подает механический импульс на поршень, поршень передает усилие мембране. Мембрана выгибается, в диафрагму засасывается порция воды.

Затем поршень совершает обратный ход, при этом клапан на всасе закрывается, мембрана вытесняет воду в нагнетательный патрубок. Режим работы имеет большую частоту и цикличность – за счет этого возникает постоянный поток воды.

Вибрационные насосы создают напор до 20 метров водного столба, срок их службы ограничивается лишь показателем срока работы мембраны. Недостаток этого типа оборудования – при отсутствии большого зазора до обсадки и грунта вибрация постоянно поднимает взвесь частиц. Это постепенно разрушает скважину, засоряет воду.

Погружные винтовые насосы для скважин

Винтовой насос устроен по принципу «мясорубки без ножа». В статоре с направляющими каналами расположен вращающийся винт (шнек). Он придает ускорение засасываемому объему воды, направляет его с давлением к выходу из корпуса. Насосы этого типа способны создавать напор до 60 метров водяного столба (6 кгс/см2).

Вихревые насосы для скважин

Довольно редкий для применения вид – вихревой насос. Рабочее колесо агрегата имеет особую оптимизированную конфигурацию – это придает потоку турбулентную составляющую движения.

Вихревые насосы создают очень высокий напор, но отличаются непродолжительным сроком службы. Это обусловлено высокой механической нагрузкой на рабочее колесо, увеличенное значение частоты оборотов.

Устройство приямков и утепление

Монтаж насосной станции в специальном приямке требует весьма значительных затрат. Для чего устраиваются такие сложности? Ответ простой, для зимнего водоснабжения. Необходимо утеплять скважину и делать прокладку труб ниже уровня промерзания.

Если скважина расположена недалеко от дома, можно рискнуть и разметить насосную станцию в утепленном подвале, и прямо туда, под землей провести трубы.

Схема устройства приямка скважины

Но если скважина расположена в отдалении, риск возникновения ледяных пробок достаточно велик. Лучше сразу позаботиться о данном вопросе и заранее смонтировать утепление труб или греющие элементы, которые достаточно быстро прогреют оборудование.

В классическом варианте, выкапывается яма около 2 метров, устраивается гидроизоляция и герметизация. Сверху располагается крышка. В этой яме размещается насосная станция.

Обзор качественных моделей поверхностных насосов

На современном рынке можно встретить массу оборудования поверхностного типа. Но не все насосы соответствуют заявленному производителем качеству. Среди наиболее качественных агрегатов следует выделить:

  • Модель UPS 25-60 180 от компании Grundfos изготавливается из качественных запчастей и обладает неплохими техническими характеристиками. Производительность модели составляет 4500 л/мин, а глубина всасывания – максимум 6 м. Агрегат может использоваться только для работы с чистой водой с максимальной температурой не более 110 °C. Компания-производитель рекомендует монтировать прибор только в горизонтальном положении;
  • Насос Вихрь ПН-850 имеет мощность в 650 Ватт и может применяться для выкачивания воды из неглубоких колодцев. Корпус бытовых насосов этой модификации производится из прочного пластика. Агрегат способен бесперебойно работать только при условии, что в воде не будет содержаться твердых частиц;
  • Модель Джамбо 60/35 П от российской компании Джилекс может использоваться для перекачивания воды с незначительным количеством твердых примесей. При этом агрегат не теряет своей рабочей эффективности. Максимальная рабочая глубина насоса составляет 8 м. Температура жидкости не должна превышать 35 °C. Этот садовый насос оснащен встроенным эжектором и прочным пластиковым корпусом.

Перечисленные модели обрели массу поклонников благодаря хорошим рабочим показателям, небольшим габаритам и простоте в обслуживании. При этом они гораздо дешевле своих рыночных аналогов.

Вибрационный или центробежный

Вибрационное устройство способно выкачивать воду из скважин глубиной до 40 м. Имеют простую конструкцию и сравнительно небольшую цену. Вибрационный насос не требует постоянного техобслуживания, и имеет небольшой вес и габариты. Но он неспособен работать длительное время, а также может выдавать недостаточно сильный напор. Самый главный недостаток – из-за вибрации разрушаются стенки скважины, и она постепенно засыпается.

Схема устройства вибрационного насоса

Центробежный насос в отличие от вибрационного, работает без ущерба для стен скважины и не издаёт шума. Также существует большой выбор устройств этого типа с разными характеристиками.

Рабочее колесо центробежного насоса состоит из переднего и заднего дисков, а между ними находятся лопасти, направленные в противоположную сторону его движения. Именно от количества этих колёс и зависит высота напора, чем их больше, тем он выше. Поэтому центробежные насосы имеют разную высоту.

Обратите внимание! В отличие от всех предыдущих устройств, центробежные насосы способны работать длительное время, а также они более энергоэффективны.
Принцип работы центробежного насоса

Виды насосов поверхностных

Центробежные

Плюсы: способны бесперебойно работать, даже если в системе произошло «завоздушивание», образование «пробки».

Минусы: в случае сильного загрязнения жидкости быстро выходят из строя. Поэтому в обязательном порядке должна обеспечиваться фильтрация воды, поступающей через всасывающий патрубок. Уровень шумов более высокий, чем у аналогов.

Самовсасывающие

Те же центробежные, но имеющие в своем составе эжектор. Это способствует повышению к.п.д. изделия. Если эжектор внутренний, то воду можно поднять примерно на 5 – 6 м. С наружным его расположением увеличивает этот показатель до 25 – 30 м. Хотя такие модели используются не так часто вследствие того, что в основном индивидуальные строения редко бывают более чем в 2 этажа. Наличие эжектора увеличивает глубину забора воды.

Вихревые

Плюсы: способны создавать большее давление в системе, чем предыдущие модели (от 3 до 7 раз), так как мощнее центробежных. Целесообразно использовать, если протяженность трассы достаточно велика. Шумят намного меньше.

Минусы: как правило, к.п.д. менее 45%. «Боятся» взвесей, содержащихся в жидкости, поэтому надежно работают только с абсолютно чистой водой. В этом плане они более «капризны». Поэтому должна быть обеспечена особенно эффективная фильтрация. Значит, придется постоянно следить за состоянием скважины и чаще проводить ее очистку от продуктов заиливания.

Выбор не может ограничиваться только подбором определенных технических характеристик. Следует ориентироваться также на особенности исполнения той или иной модели и специфику эксплуатации.

Критерии выбора

При выборе погружного насоса для оснащения скважины или колодца следует учитывать целый ряд факторов:

  • задачи, для решения которых планируется использовать выбираемый насос;
  • суммарную потребность в воде, которую насос должен будет обеспечивать;
  • требуемое значение напора перекачиваемой жидкой среды;
  • глубину подземного источника, толщину водяного слоя в нем, его дебет, а также уровень, на котором в таком источнике располагается вода;
  • удаленность скважины или колодца от строения, в которое необходимо будет транспортировать воду;
  • качество воды, которую предстоит откачивать из подземного источника.

Насос с плавающим заборным патрубком незаменим для неглубоких колодцев с заиленным дном

Учитывая все вышеперечисленные факторы, при выборе погружного насоса ориентируются на такие его характеристики, как:

  • напор потока жидкой среды, который он способен создать (измеряется такой параметр в метрах водяного столба);
  • производительность, то есть количество жидкости, которое насос способен перекачать за единицу времени;
  • размеры корпуса;
  • показатель максимально возможной степени загрязненности и температуры воды, с которой может работать насос;
  • наличие в стандартной комплектации поплавкового датчика воды и обратного клапана;
  • комплектация устройства и дополнительные опции, которыми оно обладает;
  • материал изготовления корпуса;
  • масса устройства, которая важна для того, чтобы правильно организовать его подвес в скважине или колодце;
  • длина электрического кабеля, поставляемого, как правило, в комплекте с насосным оборудованием;
  • электрические параметры, знание которых необходимо для того, чтобы правильно запитать устройство от электросети;
  • торговая марка, под которой произведен насос (и, естественно, его стоимость).

Помимо шнура и кабеля, в комплектацию насоса может входить оборудование, обеспечивающее автоматическую работу устройства

При выборе погружного насоса следует также обращать внимание на то, какие гарантии предоставляет производитель, и на наличие авторизованных центров по техническому обслуживанию и ремонту оборудования конкретной торговой марки. Выбирая насос погружного типа, следует иметь в виду: от того, насколько ответственно вы подойдете к такой процедуре, во многом будут зависеть эффективность использования и длительность эксплуатации такого оборудования. Выбирая насос погружного типа, следует иметь в виду: от того, насколько ответственно вы подойдете к такой процедуре, во многом будут зависеть эффективность использования и длительность эксплуатации такого оборудования

Выбирая насос погружного типа, следует иметь в виду: от того, насколько ответственно вы подойдете к такой процедуре, во многом будут зависеть эффективность использования и длительность эксплуатации такого оборудования.

Расчеты производительности насосов

Перед покупкой насоса обязательно оценивают технические параметры оборудования. Особое значение имеет его мощность и производительность. Они влияют на срок эксплуатации, эффективность перекачивания воды из скважины. Не должно быть технических ограничений для беспрерывной транспортировки в системе водоснабжения.

Если вы пренебрежете расчетами мощности, слабые агрегаты не смогут работать без сбоев из-за постоянной нагрузки на механизм. Чрезмерная нагрузка на двигатель обернется поломками. Аналогично и со слишком мощными насосами, которые будут потреблять большое количество электроэнергии. За счет холостой работы двигателя есть риски перегрева устройства. Также из-за увеличенных нагрузок быстрее изнашиваются детали насоса.

Работа насоса должна соответствовать объемам перекачиваемой воды. Мощность устройства должна быть оптимальной, поскольку чрезмерная нагрузка на двигатель оборачивается перегревом, недостающая мощность не справляется с выкачиванием воды.

Для получения показателей производительности измеряют дебит скважины (о нем речь шла выше в статье). Напор оборудования рассчитывается от точки установки насоса до уровня воды. К полученному значению прибавляют еще высоту точки забора воды и давление. Полученный результат еще множат на 1,15 (коэффициент сопротивления воды в метрах).

Расчет производительности на конкретном примере

Чтобы понимать схему математического просчета, проще всего разобрать формулу на конкретном примере. Для этого установим выдуманные значения и по ним установим, какой производительности насос понадобится в данном случае.



Для формулы возьмем следующие показатели:

  • глубина погружения насоса – 50 метров;
  • вся глубина скважины – 70 метров;
  • расстояние источника воды от емкости для перекачивания – примерно 30 метров;
  • предельная точка водозабора – 7 метров;
  • давление – 2,5 атмосфер.

Подставляем указанные значения в формулу:

(50+70+30+7+2,5) х 1,15 = примерно 160 метров. Этой производительности будет достаточно для бесперебойного перекачивания воды из скважины к частному дому.

Где установить

Оптимальным местом размещения эжектора является промежуток трубы от скважины до насоса. В процессе подъема на поверхность происходит отток определенного объема воды назад в сторону скважины. Попав внутрь эжектора, она способствует появлению линии рециркуляции. Развивая значительное ускорение по выходу из сопла, поток увлекает вместе за собой определенное количество жидкости из скважины, создавая внутри трубы дополнительное разряжение. Это позволяет насосу экономить энергию на подъеме воды со значительной глубины.

Для регулировки эффективности системы используется вентиль на линии рециркуляции. С его помощью можно изменять количество воды, которая оттекает обратно в скважину. Та часть жидкости, которая не используется для рециркуляции, поступает по трубам внутрь жилища. Еще одним преимуществом использования эжектора является самостоятельное всасывание воды. Это позволяет дополнительно защитить оборудование от холостой работы, так как насосы поверхностного типа очень часто страдают от холостого хода.

Поверхностные насосные станции – лучшие модели

Чтобы полностью решить вопрос водоснабжения в частном доме, лучше использовать не простой насос, а насосную станцию. Она отличается большей функциональностью и довольно часто оснащена накопительным баком – его объем может значительно различаться. Обратный клапан не позволяет воде выливаться в колодец или скважину после отключения, что снижает количество работы вхолостую. Да, стоимость такого оборудования выше, чем у стандартных насосов. Зато и использовать их гораздо проще и комфортнее, что ценится многими владельцами.

1. ВИХРЬ АСВ-370/2 Ч

Простая, но качественная поверхностная насосная станция со сравнительно небольшой производительностью – 2,7 куб. в час. Для небольшой семьи этого хватит, а вот для хозяйства или большой группы людей придется поискать более мощный аналог. Благодаря максимальному напору в 30 метров может доставлять воду в дом из колодца, расположенного на большом расстоянии. Плюсом можно назвать и девятиметровую глубину всасывания. Оснащена небольшим гидробаком – всего два литра. Вообще станция предназначена для работы с чистой водой, но содержание не более 150 грамм песка в куб. воды не станет проблемой. Работает с довольно большим диапазоном температур – от +1 до +50 градусов по Цельсию.

Достоинства:

  • малые габариты;
  • невысокая цена;
  • мощный напор;
  • ремонтопригодность.

Недостатки:

очень маленький гидробак.

2. ДЖИЛЕКС Джамбо 50/28 Ч-18

Очень удачная поверхностная насосная станция для дачи и дома. Имеет неплохую пропускную способность – за час до 3 куб. воды. Максимальный напор в 28 метров дает возможность доставлять воду в дом из удаленной скважины. А глубины всасывания в девять метров вполне достаточно для большинства регионов нашей страны. Модель оснащена довольно большим гидробаком на 18 литров, что дает возможность реже запускать насос, а значит, увеличить срок службы.

Вес довольно большой – около 15 кг, но для насосных станций этот показатель является скорее скромным. Вообще насос предназначен для работы с чистой водой, но специальный фильтр качественно удерживает частицы размером до 0,8 мм.

Достоинства:

  • хорошая мощность;
  • вместительный гидробак;
  • качественные материалы и сборка;
  • легко приобрести запасные части;
  • небольшой размер.

Недостатки:

сильно шумит при работе.

3. Grundfos MQ 3-35

Простая в работе и надежная модель. Риск выхода из строя практически полностью исключается функцией защиты от перегрева и сухого хода. Электроника следит за уровнем воды, что является дополнительным преимуществом. Пропускной способности три куба в час хватит для большинства небольших хозяйств, не говоря уж про дачи. Максимальный напор в 35 метров решает проблему удаленности скважины или колодца. Функция повышения давления является ещё одним серьезным плюсом.

Достоинства:

  • качественная сборка;
  • низкий уровень шума;
  • высокая степень надежности;
  • малые размеры и вес;
  • возможность повышения давления.

Недостатки:

отсутствует гидробак.

Выбор типа насоса

Все гидромашины, применяемые в быту для откачки воды из скважин и колодцев, разделяются на 2 вида: погружные и поверхностные.

Погружные

Агрегаты работают, находясь непосредственно в воде. Они сконструированы так, что жидкость выталкивается из них наружу через выпускной шлаг, прикрепленный к патрубку в верхней части насоса.

Также существуют погружные колодезные насосы, представляющие собой комбинацию скважинного аппарата и гидроаккумулятора. Последний – это емкость для воды, снабженная резиновой мембраной, обладающей высокой эластичностью. На следующем фото показан насос “Водолей” с емкостью для воды.

Как было сказано выше, погружные насосные станции имеют гидроаккумуляторы. Основное их предназначение – это поддержание давления в системе водопровода на необходимом уровне, даже когда гидромашина отключена.

Плюсы погружных агрегатов:

  • долгий срок службы (за исключением насосов вибрационного типа);
  • возможность поднимать воду с глубоких скважин;
  • бесшумная работа;
  • агрегат не перегревается, поскольку его охлаждение происходит за счет жидкости, в которой он работает.

Недостатки:

  • высокая стоимость (за исключением вибрационных аппаратов);
  • из-за нахождения аппарата глубоко в скважине, сложно выполнять его техническое обслуживание;
  • существует риск “потерять” агрегат при обвале стенок скважины.

Поверхностные

Работа поверхностных станций построена на принципе всасывания жидкости из колодца посредством длинного шлага. Сам агрегат размещается на поверхности, а шланг, подсоединенный к нему, опускается в колодец.

Насосные станции для дачи могут быть довольно компактными. Их легко переносить за специальную ручку и подключать (для полива растений) к отрытым водоемам, колодцам и различным емкостям с водой. Но существуют и стационарные агрегаты. Они устанавливаются (обязательно с автоматикой) в подвале дома или в другом помещении и служат для подачи воды в систему водопровода.

Поверхностный тип насосов имеет следующие плюсы:

  • доступное техобслуживание;
  • небольшие размеры;
  • доступная цена;
  • простота монтажа.

Минусы:

  • можно применять только для колодца, поскольку высота всасывания насоса равняется 8 метрам, и для поднятия жидкости с большей глубины потребуется подключать в систему забора воды струйный насос (эжектор);
  • чувствительность к чистоте выкачиваемой воды;
  • достаточно высокий шум при работе;
  • из-за недостаточного охлаждения возможен перегрев двигателя.

Из вышесказанного, можно сделать вывод: для подачи воды из неглубоких колодцев (до 8 метров) подойдут поверхностные гидромашины, но если имеется скважина, динамический уровень которой больше 8 метров, то разумнее выбрать погружной насос.

Устройство и принцип действия поверхностного насоса

Устройство поверхностных насосов состоит из прочного корпуса, расположенных в нем рабочих колес и двигателя, который приводит вал с колесами в действие. Для более плавной работы между валом и мотором находятся подшипники.

Принцип работы оборудования основан на разрежении давления. На входе в агрегат образуется перепад давления, который толкает воду внутрь насоса. В условиях полного вакуума внутри рабочих камер прибора жидкость всасывается активнее. Тем не менее, внутри шланга постоянно будет присутствовать небольшое количество воздуха. Из-за этого подача воды устройством никогда не будет максимальной. В связи с такой особенностью, поверхностные насосы никогда не применяются для работы на глубине более чем 7–8 м.

Различия поверхностных и погружных агрегатов

Все бытовые насосы по месту монтажа разделяют на два типа: погружные и поверхностные. Первые опускают вниз почти до самого дна скважины. Вторые работают на поверхности. Их устанавливают обычно рядом с источником воды или прямо на поверхности воды с помощью специального поплавка.

В работе поверхностных моделей используется принцип всасывания. На эффективность работы такого насоса существенно влияет расстояние, на которое приходится поднимать воду. Обычно их применяют, только если глубина до зеркала воды составляет от восьми метров или меньше.

Но при эксплуатации фильтрационной или артезианской скважины поверхностный насос может просто не справиться с нагрузкой. В таком случае выбирать придется именно погружную модель.

Выбирая между погружным и поверхностным насосом, следует учесть гораздо более высокий уровень шума при работе последнего. Чтобы устранить эту неприятность, достаточно закрыть насос деревянным коробом или установить его в отдельном помещении.

  • Конструктивная специфика скважины иглы заключается в том, что забиваемый в грунт инструмент, обсадка и подающий воду канал являются одной и той же трубой, к которой и подключается насос.
  • Так как глубина абиссинской скважины редко превышает 10 м, то для перекачки воды из нее используются поверхностные насосы.
  • Если требуется сформировать запас воды и автоматизировать процесс откачки, к скважине игле подключают насосную станцию.
  • Самый простой и дешевый агрегат для обустройства абиссинского трубчатого колодца — ручной насос.
  • Если поверхностные насосы втягивают воду, то погружные выталкивают ее наверх. При выборе такого насоса в первую очередь учитывают высоту, на которую придется подавать воду, вернее, расстояние от поверхности до насоса.

Поэтому к данным о динамическом уровне воды следует прибавить еще пару метров. Граничной считается высота в 40 метров. Если данные превышают эту цифру, придется подбирать насос повышенной мощности. В техническом паспорте каждого изделия указана максимальная высота, на которую он может подавать воду.

Визуально насосная техника высокой и малой мощности значительно различается. Более производительные погружные насосы имеют крупный корпус и весят заметно больше моделей, которые справляются с глубиной погружения до 40 метров.

Ориентируясь на глубину погружения, лучше отдать предпочтение агрегатам с некоторым запасом производительности. Если насос рассчитан на работу на глубине 60 метров, он больше подойдет для 50-метровой скважины.

Если же его опустить на предельную глубину, агрегату придется постоянно работать с максимальной нагрузкой, что увеличит скорость его износа и сократит срок эксплуатации. Для скважины с глубиной погружения 60 метров лучше взять насос, рассчитанный на работу на глубине 70 метров.

По самым разным причинам вода может перестать поступать к устройству. Если при этом насос продолжает работать, он может перегреться, сломаться, сгореть и т.п. При наличии соответствующей автоматики устройство будет отключено от питания, как только начнет работать на холостом ходу, что предотвратит появление неисправностей.

  • Погружные насосы сложно перепутать с поверхностными. Их узнают по удлиненным корпусам, выполненным из нержавеющей стали.
  • Насос погружного типа верхом подсоединяется к подающей воду трубе. Внизу агрегата находится фильтр и водозаборное устройство.
  • Погружной насос работает непосредственно в водозаборной выработке, его двигатель всегда охлажден водой, потому редко перегорает при правильной эксплуатации.
  • Насосы погружного типа работают в скважине, потому не беспокоят владельцев звуком мотора. Однако для подобных систем нужен кессон, чтобы защитить источник от хищения оборудования.

Насосы «Малыш»

Трудолюбие и неприхотливость бытового насоса «Малыш» — это качества, благодаря которым агрегат приобрел популярность. Более полувека эти агрегаты поставляет на рынок ОАО «ГМС Ливгидромаш».

За это время появилось большое количество модификаций единственного представителя. Можно приобрести насос для колодца для водоснабжения дома с разным напором, глубиной забора и расположением патрубка для всасывающей трубы. Что касается последнего критерия, то патрубок может располагаться в верхней или в нижней части насоса. Первый вариант может использоваться для забора воды, в которой присутствуют частицы ила или другие взвешенные примеси. Второй вариант можно использовать для транспортировки безупречно чистой воды.

Универсальную машину рекомендуется использовать для всасывания и транспортировки воды из небольших колодцев, скважин и открытых водоемов. Что касается водопроводов, постоянно находящихся в эксплуатации, то такой тип оборудования лучше не использовать. Следует отметить, что при своей компактности агрегат занимает лидирующие позиции поп производительности среди аналогичных машин

Кроме того важно выделить высокую устойчивость к резкой смене напряжения, лояльность к недостаткам электрической сети и наличие защиты двигателя от «сухого хода»

Разновидности эжекторов

Определившись с тем, что такое эжектор, необходимо разобраться с его разновидностями. Для оснащения насосных станций обычно используются два типа устройств. Первый вариант предусматривает включение прибора в состав конструкции перекачивающего приспособления. Во втором случае речь идет об отдельном размещении. Каждое из этих решений имеет свои достоинства и недостатки, которые необходимо учесть при организации системы.

Встроенные модели

В данном варианте эжектор устанавливается под корпус насоса или рядом с ним. Это позволяет не искать для него дополнительное место. Все, что потребуется – реализовать обычную процедуру монтажа насосной станции. Закрытый корпус обеспечивает для эжектора надежную защиту от грязи и пыли.

Такая насосная станция с эжектором может осуществлять забор воды с глубины до 8 метров. Она способна обслуживать территорию дачных хозяйств, где нужда в поливе ощущается особенно остро. К слабым сторонам эжекторов внутренней установки обычно относят наличие шума в работе. По этой причине их стараются монтировать подальше от жилых помещений (чаще всего для этого выделяют отдельную комнату). Электромотор станции должен иметь достаточную мощность для создания рециркуляции.

Выносные модели

Внешняя установка эжектора предусматривает использование дополнительного бака для закачки воды. Он создает необходимый рабочий напор и дополнительную разницу давлений, что снижает нагрузку на оборудование. Коммутация эжектора в такой схеме осуществляется к погруженному участку трубопровода. Для этого потребуется прокладка дополнительной трубы, из-за чего скважину приходится делать шире. В результате подобного конструктивного решения КПД системы уменьшается почти на 35%.

С другой стороны, это предоставляет возможность обслуживать скважины глубиной до 50 метров, заметно снизив уровень шума при работе станции. Местом ее размещения нередко выступает сам дом (его подвал). Дистанция до места забора воды может быть до 40 метров, на эффективность работы оборудования это не влияет. Подобные достоинства делают эжекционный насос внешнего типа особенно популярным. Для размещения всего оборудования используется одно подготовленное место, что позволяет увеличить продолжительность его службы и обеспечить простоту технического обслуживания и настройки системы.

Как выбрать насос для скважины

Чтобы сориентироваться в разнообразии моделей и определить, какой насос лучше для конкретной скважины, необходимо ознакомиться с водозаборными устройствами в каждом сегменте. При этом нужно определиться, в каких условиях будет эксплуатироваться приобретенная техника. Основные параметры, по которым выбираются скважинные насосы:

  1. Глубина скважины.
  2. Диаметр обсадной трубы.
  3. Содержание механических примесей в воде.
  4. Максимальный напор насоса.
  5. Габаритные размеры.
  6. Производительность.
  7. Стоимость агрегата.

От правильного выбора погружного насоса зависит эффективность работы всей системы водоснабжения. Не помешает ознакомиться с советами экспертов, почитать отзывы владельцев, использующих в хозяйстве различные модели.

Различия поверхностных и погружных агрегатов

Выбирая насос, в первую очередь необходимо четко представлять себе особенности его конструкции и рабочие качества. Это позволит получить нужную модель и освободить себя от лишних проблем.

Распространены две конструкции скважинных насосов:

  • погружные
  • поверхностные

Рассмотрим их особенности внимательнее.

Виды поверхностных насосов

Основной особенностью поверхностных насосов является способ размещения — они находятся вне скважины (на поверхности), не погружаются в воду. Это значительно упрощает ремонт или обслуживание, а также значительно упрощает установку насоса — требуется лишь разместить его на ровной площадке, подать напряжение питания (220 или 380 В), и опустить всасывающий патрубок в скважину на всю ее глубину.

Эта особенность заметно ограничивает применение таких конструкций на практике, хотя при равных условиях пользователи всегда выбирают именно поверхностные модели. Многие пользователи недовольны высоким уровнем шума во время его работы, но этот недостаток легко устраняется с помощью установки защитного короба.

Основные разновидности поверхностных насосов:

  • центробежный
  • вихревой
  • с внешним эжектором (жидкостно-кольцевые)

Центробежный

Первый вариант конструкции встречается чаще всего. Основным его элементом является крыльчатка, а всасывание воды производится через патрубок, расположенный по оси вращения. Жидкость поступает по трубопроводу и с усилием выталкивается лопастями рабочего колеса в напорный патрубок, установленный в радиальном направлении.

Вихревой

Вихревые насосы работают на схожем принципе, только всасывающий патрубок у них смещен относительно оси вращения и находится рядом с подающей трубой. Лопасти имеют специальную форму, образующую вихри. Кроме того, их количество намного превышает число лопаток центробежных насосов. Благодаря им жидкость выталкивается из крыльчатки с гораздо большим усилием. Вихревые конструкции предназначены только для работы с чистой водой, без примесей песка или иных частиц.

Жидкостно-кольцевой

Третий тип конструкции основан на подаче жидкости с помощью лопастей, установленных на роторе, погруженном в воду. При вращении возникает центробежная сила, выталкивающая воду в выходной патрубок. Из-за этого возникает разрежение, благодаря которому вода всасывается в рабочую камеру.

Виды погружных насосов

Высота, на которую погружной насос способен поднять воду, значительно превышает показатели поверхностных конструкций — до 100 м и более. При этом, для правильной установки насоса надо точно знать динамический уровень воды в скважине и опускать насос на глубину, несколько превышающую это значение.

Существует две разновидности погружных насосов:

  • вибрационные
  • центробежные

Вибрационные

В основе работы таких устройств лежит принцип воздействия магнитного поля на сердечник, соединенный с мембраной. Она изгибается, закачивая воду в рабочую камеру, откуда она выводится при обратном ходе мембраны. Однако, специалисты не рекомендуют использовать вибрационные насосы в скважинах, так как они разбивают ее донную часть и выводят ее из строя.

Центробежные

Ее лопатки производят одновременное всасывание потока воды с помощью центрального патрубка, и выброс потока в радиальном направлении и с многократно увеличенной энергией. Возможности таких насосов намного выше, чем у вибрационных моделей, но износ рабочей части наступает гораздо раньше.

Для колодцев

Кроме этого, различают погружные насосы для колодцев и для скважин. Первые предназначены для работы в условиях большого рабочего пространства, поэтому диаметр их корпуса может быть достаточно велик.

Для скважин

Скважинные модели рассчитаны на погружение в обсадную трубу ограниченного размера. Если выбрать насос, слишком плотно входящий в гильзу, при температурном уменьшении диаметра обсадной трубы корпус может застрять и не выйти наружу для проведения ремонта или обслуживания.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Усадьба и дизайн
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
