Насосная станция для частного дома - водоснабжение,как выборать

Какую модель приобрести для орошения сада или огорода?

Определившись с техническими нюансами выбора, стоит учесть конкретные модели, подходящие под определенный тип источника воды.

Из емкости (бочки)

Для открытых емкостей отличным решением станет погружной бочковой насос. Такие модели имеют производительность не выше 500 л/ч, удобный шланг или трубу для перекачки на поверхность.

Бочковые насосы также производятся с питанием от аккумулятора, что очень удобно при условии нескольких емкостей, расположенных на удалении. Данный тип оборудования подходит для полива шлангом или подключения к системе капельного орошения.

Если емкость закрытого типа, без возможности погружения оборудования, можно использовать поверхностную модель. Такой насос подключается от емкости непосредственно к системе орошения, оснащается запорным краном и фильтром, без необходимости демонтажа.

Рейтинг ТОП-8 насосов для полива сада и огорода из бочки Гардена представлен в этой статье, обзор погружного насоса Керхер для полива сада и огорода из бочки — в этой.

Из реки

Для подобных источников используются насосы погружного или дренажного типа. Особенно стоит учесть высоту подъема воды, длину магистрали до участка. Также важным критерием является уровень загрязнения воды.

Дренажные модели необходимо устанавливать на участках с небольшой глубиной. Погружные модели лучше выбирать с глубиной погружения свыше 10 метров. На такой глубине вода наиболее чистая.

Если вода чистая, то стоит использовать поверхностный насос, с напором струи до 50 м. Такой насос доставит воду на расстояние до 500 м, позволит осуществлять полив, без потери давления.

Для наполнения емкости из реки подойдет насос бочкового типа. Главное выбрать место с чистой водой и использовать устройство аккумуляторного типа. Какой водяной насос для полива сада или огорода из реки лучше выбрать, подскажет эта статья.

Из пруда

При заборе воды из пруда также учитывается загрязненность воды. Для грязных прудов лучше выбрать насос дренажного типа с системой измельчения и фильтром. Если пруд с чистой водой можно применять насосы поверхностного типа с высокой характеристикой напора.

Для глубоких, чистых прудов, с низким течением, можно применять насосы погружного типа. Важным критерием будет являться система фильтрации. Обзор насосов для полива из пруда найдете тут.

Из скважины

Для скважин самым лучшим вариантом считается вибрационный тип погружного насоса. Такое оборудование способно поднимать воду с глубины более 50 м.

При оснащении фильтром насос будет работать с водой средней загрязненности. Обзор насосов для полива огорода из скважины представлен здесь.

Из колодца

Для колодца также используется насос погружного типа. Но все зависит от глубины самого колодца. Если глубина маленькая (до 2 м), а дно состоит из песка и ила, то стоит выбрать насос поверхностного типа с вакуумом.

Такое оборудование сможет поднять воду на высоту до 15-20 м, при этом осуществлять забор воды с глубины всего в несколько сантиметров. Рейтинг лучших насосов для полива огорода из колодца представлен в этой статье.

Варианты подачи воды в загородный дом

Наличием централизованного водоснабжения может похвастать не каждый дачник, некоторым приходится самостоятельно решать эту проблему. В некоторых регионах добыть качественную воду не так просто и единственным способом является скважина. Вам интересно будет узнать, как найти воду на участке для скважины. Кроме нее источником для снабжения здания водой может выступать речка или колодец.

Вода может использоваться межпластовая, артезианская, из открытого водоема, грунтовая.

Выбор источника будет зависеть не только от глубины залегания грунтовых вод, но и от финансовых возможностей жильцов. Самым доступным вариантом является колодец, основным преимуществом которого является доступность и возможность использования простым ведром. Копать его стоит подальше от хозяйственных построек, чтобы вода была пригодной для питья.

Недостатком такого источника можно назвать возможность заливания и не всегда идеальное качество жидкости. Одним из самых современных способов сделать автономное водоснабжение – скважину. Такая вода чище, чем из колодца и затрат на обустройство меньше.

У скважины множество преимуществ:

ее можно сделать в любом месте;
она служит около ста лет и не загрязняется;
простота эксплуатации;
достаточное количество воды и для питья, и для хозяйственных нужд.

Одним из недостатков можно считать необходимость привлечения специалистов для обустройства скважины, которые точно знают можно ли в указанном районе бурить без разрешения. Не многие знают, как завести воду из скважины.

Модели и характеристики

Если анализировать современный рынок насосного оборудования, то можно выделить ряд моделей устройств для повышения давления воды, которые наиболее востребованы среди потребителей.

Sprut 15WBX-8

Представляет собой вихревую насосную установку, задача которой заключается в перекачивании жидкости вместе с газом либо воздухом. Достаточно эффективно показывает себя в решении проблемы по повышению входного давления при работе с небольшим объемом воды.

Особенности модели:

Отсутствие шума в работе за счет использования асинхронного двигателя;
Функционал представлен одним режимом работы;
Показатель мощности составляет 0,09 кВт;
Предел производительности находится на уровне 8 литров жидкости в минуту;
Может поднимать жидкость на высоту 8 м.

Aquatica 774715

Эта модель обеспечивает качественный подъем давления воды в системе, что связано с наличием в конструкции современной автоматики и системы «сухого» ротора.

Особенности модели:

Во время работы может нагреваться не выше 40 градусов Цельсия;
Использование асинхронного двигателя обеспечивает минимальный шум во время работы;
Может работать с напряжением одной фазы с показателем, не превышающей 240В,
Показатель мощности составляет 0,08 кВт;
Предел производительности составляет 10 литров жидкости в минуту;
Способна поднимать жидкость на высоту 10 м.

Euroaqua 15WB-10

Модель вихревого электронасоса, увеличивающая уровень давления воды до необходимого уровня, получила распространение в коттеджах, на дачах и в квартирах. Основным элементом является рабочее колесо, благодаря работе которого обеспечивается циркуляция жидкости с газом или воздухом. Может работать с небольшим объемом подаваемой жидкости, при этом демонстрируя высокую долговечность.

Особенности модели:

В процессе работы нагревается до отметки не выше 40 градусов Цельсия;
Не создает шума в процессе работы за счет использования в конструкции асинхронного двигателя;
Функционал представлен единственным режимом работы;
Рабочая мощность составляет 0,09 кВт;
Предел производительности равен 10 литров жидкости в минуту;
Обеспечивает напор жидкости не более 10 м.

Katran 774713

Особенностью модели является использование в конструкции автоматики сухого ротора, за счет чего насос способен демонстрировать высокую эффективность по выполнению своих основных функций. Рассчитан на работу с небольшим объемом подаваемой жидкости.

Особенности модели:

Во время работы нагревается не выше40 градусов Цельсия;
Используемый двигатель обеспечивает минимум шума;
Функциональные возможности представлены тремя режимами работы;
Рабочая мощность составляет 0,1 кВт;
Рассчитана на работу в однофазной сети с напряжением, не превышающем 240 В;
Обеспечивает производительность до 30 литров жидкости минуту;
Максимальный напор составляет 9 м.

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

вода идет самотеком, поэтому низкий напор;
большие габариты;
сложность монтажа;
бак должен быть установлен выше уровня самой станции;
если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

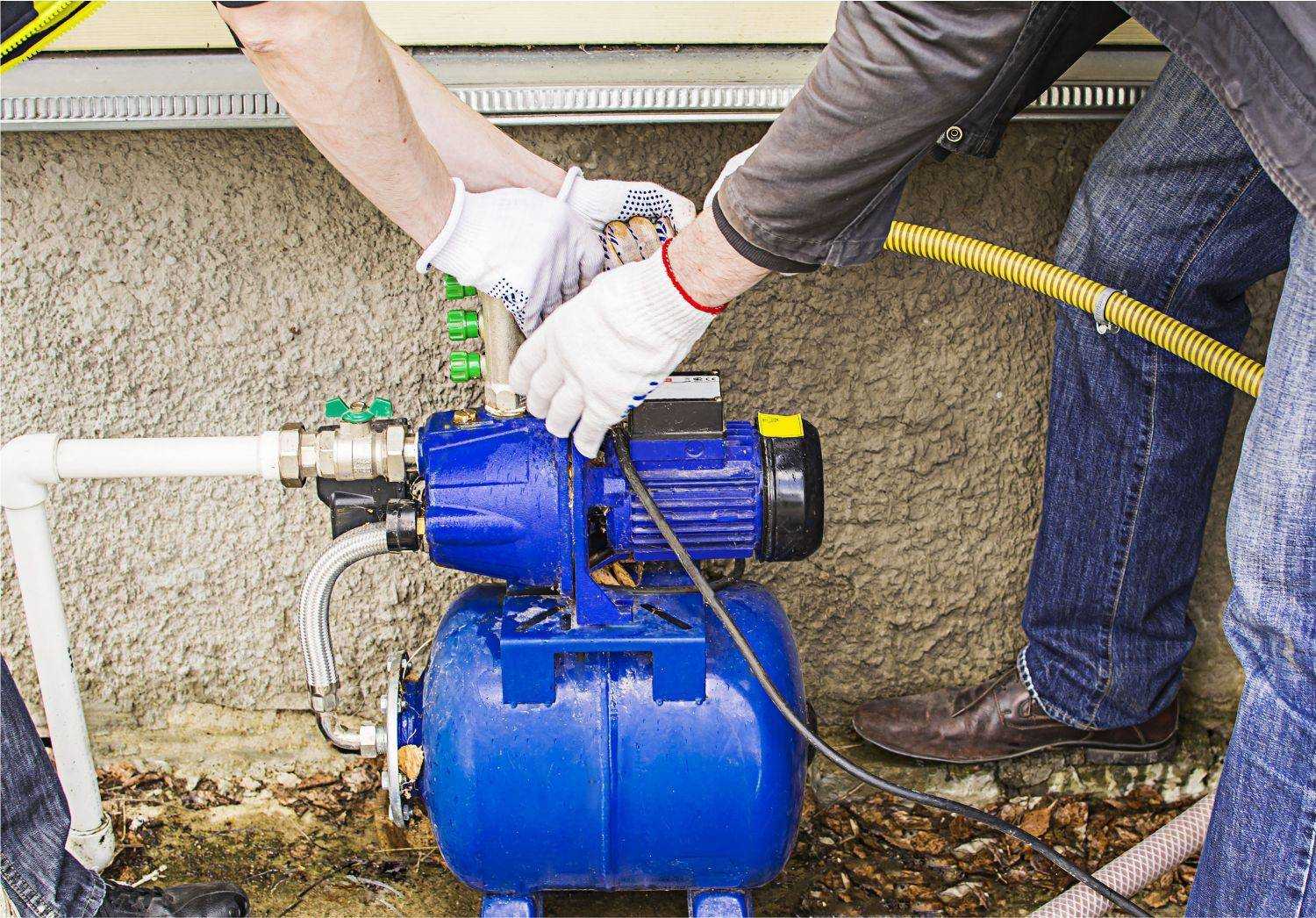

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

насосным агрегатом;
мембранным напорным баком, ограничивающим число запуска насоса;
реле давления;
манометром;
кабелем;
разъемом для подключения;
клеммами для заземления.

Без сомнения, каждому из нас доводилось в той или иной степени ощущать воздействие перепадов давления воды в системе водопровода. Оно может быть как сверхнормативным, так и пониженным. Зачастую при открывании кранов, даже в соседней квартире, можно услышать характерный стук, называемый «эффектом водяного молотка». Возникновение его также обусловлено резкими перепадами давления.

Все эти причины, помимо неудобств, приводят к поломке сантехнического оборудования, бытовой аппаратуры, соединенной с сетью водопровода, а иногда и его разгерметизации. Если от повышенного давления можно защититься установкой понижающего редуктора, то для устранения его резких колебаний или отсутствия воды в водопроводе такая мера неэффективна. К счастью, появились новые технические решения, позволяющие устранить эту проблему. К ним относится и гидрофор.

Вы можете установить его как на этапе постройки загородного дома, дачи, коттеджа, так и при очередном ремонте сантехники в квартире. В последнем случае глобальных переделок не потребуется. Для этого достаточно изыскать 1 — 2 м2 площади для установки соответствующего немногочисленного оборудования. Оно может быть размещено и на антресоли, но лучше всего — за звукоизолирующей дверью, хотя шум от электродвигателя не превышает допустимых гигиенических норм, определенных нормативно-технической документацией.

Эта схема примечательна тем, что даже при отсутствии воды системе водопровода, Вы всегда будете располагать тем ее количеством, которое запасено в накопительном баке. При отсутствии воды в накопительном баке срабатывают электромеханические датчики, расположенные в нем, и блокируют работу гидрофора.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

Производительности.
Шумоизоляции.
Надежности.
Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

Жидкость поступает в полость, выполненную в виде ракушки.
Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Гидроаккумулятор насосной станции

Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, подключаемую к выходному штуцеру насоса.

Устройство гидроаккумулятора

Внутри бака имеется эластичная мембранная перегородка, изготавливаемая обычно из натуральной резины или искусственного бутилкаучука.

Мембрана делит резервуар на две камеры – воздушную и жидкостную. Сочлененное с гидроаккумулятором реле давления определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.

Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, и, значит, возможность коррозии внутренних стенок бака полностью исключена.

Гидроаккумулятор с грушевидной формой.

Металлический бак.
Ниппель для подкачки воздуха.
Грушевидная мембрана.
Штуцер для подключения к насосу.

Снаружи бак из низкоуглеродистой стали защищает от атмосферной влаги эмалевое покрытие. Если предполагается устанавливать насосную станцию за пределами отапливаемого помещения, то следует отдать предпочтение гидроаккумулятору из нержавейки.

Гидроаккумулятор из низкоуглеродистой стали, покрытый эмалью.

Гидроаккумулятор из нержавеющей стали.

Назначение и принцип действия гидроаккумулятора

Жидкостная камера заполняется водой, под действием создаваемого ей давления эластичная перегородка деформируется. При падении давления в результате расхода воды пользователями мембрана распрямляется, и происходит выброс новой порции жидкости из бака.

Таким образом, гидроаккумулятор обеспечивает подачу воды к точкам водоразбора даже при неработающем насосе. Более того, он ограничивает число включений насоса. Внутри резервуара хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, как вы открываете кран.

Обычно расход воды из гидроаккумулятора до повторного наполнения составляет половину его полного объема. Например, из 20-литрового бака можно спокойно выкачать 10 л воды, не включая при этом насос. А чем реже последний включается, тем дольше прослужит.

Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем числа повторно-кратковременных включений насоса, хранит в себе запас воды. Еще он позволяет избежать гидравлических ударов – резких скачков давления в системе.

Как выбрать объем гидроаккумулятора

Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера гидробака зависит от суммарного водопотребления, глубины скважины, длины трубопровода и параметров насоса. Совместно с насосами мощностью до 1.2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1.5-2 кВт больше подойдут баки на 50-60 л.

Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых запусков. Однако практика показывает, что увеличение объема резервуара до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что напор воды, льющейся из крана, плавно снижается.

Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует иметь в виду, что при необходимости вы всегда сможете подключить к водопроводной магистрали дополнительный гидроаккумулятор нужного вам объема.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

механические чувствительные части необходимо проверить и отрегулировать
контакты желательно почистить
при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
шарниры «качелек» смазывают консистентной смазкой раз в год
не закручивайте гайки регулировки полностью – механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
Осторожно промыть мембрану, а также полости вокруг нее.
Установить все элементы в обратном порядке.
Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

Что выбрать?

Перед покупкой, стоит сравнить плюсы и минусы, которыми обладают два основных вида насосных конструкций.

Поверхностный насос для водоснабжения:

Стационарный монтаж, простота обслуживания;
Необходима установка всасывающего и нагнетающего трубопроводов;
Максимальная глубина всасывания 10 метров, на практике цифра еще меньше – до 7-8 метров;
Необходимо заполнение водой при первом запуске или после долгого простоя/ремонта;
При длительной работе системы есть риск перегрева мотора;
Показаны для летнего варианта водопровода и требуют консервации или тщательного утепления в холода;
Высокий шумовой порог.

Погружные насосы для водоснабжения:

Требуют подъема из обсадной трубы для осмотра, профилактики и ремонтных работ;
Функционал направлен на нагнетание;
Работают с глубиной более 10 метров;
Готовность к работе сразу с момента погружения в систему водоснабжения;
Нет угрозы перегрева, так как подобный насос водоснабжения охлаждается посредством прокачиваемой воды;
Не требует консервации в холода, достаточно слить воду из системы;
Низкий шумовой порог – дополнительный плюс конструкции. Кроме того, прибор погружен в воду, а это также способствует погашению шумов.

Параметры подбора

Насосы для скважин легко отличить даже по внешнему виду. Они представляют собой вытянутый в длину цилиндр из нержавейки или пластика. Естественно, модели из нержавеющей стали дороже — сталь должна быть высокого качества (обычно это пищевая AISI304). Насосы в пластиковом корпусе намного дешевле. Хоть их делают из особого ударопрочного пластика, с ними обращаться надо аккуратно — ударные нагрузки он все-таки не очень хорошо переносит. Все остальные параметры придется подбирать.

Краткие технические характеристики насоса для скважины

Расход воды и производительность насоса

Чтобы вода в доме или на даче была с достаточным напором, необходимо оборудование, которое может доставить требуемый объем жидкости. Этот параметр называется производительностью насоса, измеряется в литрах или миллилитрах (граммах) в единицу времени:

мл/с — миллилитры в секунду;
л/мин — литры в минуту;
л/ч или куб/ч (м³/ч) — литры или кубометры в час (один кубометр равен 1000 литров).

Скважинные насосы могут поднимать от 20 литров/мин до 200 литров/мин. Чем более производительный агрегат, тем больше потребляемая мощность и выше цена. Потому этот параметр выбираем с разумным запасом.

Один из ключевых параметров подбора скважинного насоса — производительность

Считается необходимое количество воды двумя методами. Первый учитывает количество проживающих людей и общий расход. Если живут в доме четыре человека, то расход воды в сутки будет по нормам 800 литров (по 200 л/чел). Если из скважины будет не только водоснабжение, но и полив, то необходимо добавить еще некоторое количество влаги. Общую сумму делим на 12 (не на 24 часа, потому что ночью водопроводом пользуемся по минимуму). Получаем сколько будем в среднем расходовать в час. Разделив его на 60, получаем требуемую производительность насоса.

Например, на семью из четырех человек и полив небольшого огорода уходит 1500 литров в сутки. Делим на 12, получаем 125 литров/час. В минуту это будет 2,08 л/мин. Если у вас часто бывают гости, воды может потребоваться немного больше, так что расход можем увеличить примерно на 20%. Тогда нужно будет искать насос с производительностью около 2,2-2,3 литра в минуту.

Высота подъема (напор)

Подбирая насос для скважины, вы неминуемо будете изучать технические характеристики. Там есть такие параметры как высота подъема и глубина погружения. Высота подъема — называется еще напор — расчетная величина. Она учитывает глубину, с которой насос будет качать воду, высоту, на которую ее надо поднять в доме, протяженность горизонтального участка и сопротивление труб. Рассчитывается по формуле:

Формула расчета напора насоса

Пример расчета требуемого напора. Пусть надо будет поднимать воду с глубины (место установки насоса) 35 метров. Горизонтальный участок составляет 25 метров, что приравнивается к 2,5 метрам подъема. Дом двухэтажный, наивысшая точка — душ на втором этаже на высоте 4,5 м. Теперь считаем: 35 м + 2,5 м + 4,5 м = 42 м. Эту цифру умножаем на поправочный коэффициент: 42 * 1,1 5 = 48,3 м. То есть, минимальный напор или высота подъема — 50 метров.

Если в системе водоснабжения дома присутствует гидроаккумулятор, в расчет берется не расстояние до высшей точки, а его сопротивление. Оно зависит от давления в емкости. Одна атмосфера приравнивается 10 метрам напора. То есть, если в ГА давление 2 атм, при расчете вместо высоты дома подставляете 20 м.

Глубина погружения

Еще один важный параметр в технических характеристиках — глубина погружения. Это величина, с которой насос может выкачать воду. Она изменяется от 8-10 м для совсем маломощных моделей до 200 м и больше. То есть выбирая насос для скважины, вам надо смотреть сразу на обе характеристики.

Для разных скважин глубина погружения разная

Как же определить, насколько глубоко надо опускать насос? Эта цифра должна стоять в паспорте на скважину. Она зависит от общей глубины скважины, ееразмера (диаметра) и дебита (скорости с которой прибывает вода). В общем случае рекомендации такие: насос должен находится ниже зеркала воды не менее чем на 15-20 метров, но лучше еще ниже. При включении насоса уровень жидкости снижается на 3-8 метров. Оставшееся над ним количество и выкачивается. Если насос очень производительный, он качает быстро, опускать его надо ниже, иначе он будет часто отключаться из-за отсутствия воды.

Диаметр скважины

Немаловажную роль в подборе оборудования играет диаметр скважины. Большая часть бытовых скважинных насосов имеет размеры от 70 мм до 102 мм. Вообще это параметр принято измерять в дюймах. Если так, то проще всего найти трех и четырех дюймовые экземпляры. Остальные поставляются на заказ.

Насос для скважины должен помещаться в обсадную трубу
