Измельчитель травы своими руками

Виды устройств

Измельчители травы различаются не только по способу их изготовления, но и по типу двигателей. Ранее уже упоминалось, что двигатель может быть электрическим. Также к ручной дробилке можно прикрепить и бензиновый мотор.Электрические агрегаты всегда уступают по мощности бензиновым, а для работы им требуется сеть электропитания. Такое оборудование может стать отличным решением для тех, кто не держит скот или птицу, но при этом имеет небольшой сад. Оно не сможет выполнять большие объемы и справляться с большим количеством травы.

Измельчитель для травы и веток. Средняя стоимость, производители

В продаже встречаются различные виды оборудования для переработки органических отходов на участке:

с ножевой системой: конструкцией предусмотрена острая режущая кромка, рекомендуется применять оборудование этой группы, чтобы переработать зелень (траву, листья, стебли растений) и мягкие небольшие ветки, на выходе можно получить только мелкую мульчу;
с фрезерной системой: используют такие шредеры для дерева (измельчают крупные ветки, сучья), с мягкими отходами аппарат работает иначе – затягивает под элементы механизма, что обусловлено отличием режущей системы (вместо ножей – шестерня, которая, рубит, а не режет).

По типу источника питания различают:

электрические: отличаются малой мощностью, соответственно, такие модели менее производительные, зато просты в работе, подходят для малого объема растительных отходов;
бензиновые: перерабатывают большое количество органических остатков, к бензиновым относятся мощные, высокопроизводительные агрегаты, главным преимуществом такой дробилки для дерева является возможность автономной работы без необходимости подключения к сетевому напряжению.

Щепки получают также из мебели, деревьев, прочих отходов. Оборудование может применяться в древесном производстве, а также частных хозяйствах. Популярные производители садовых измельчителей для переработки веток:

AL-KO;
Viking;
Redverg;
Makita;
Зубр;
Patriot;
Champion.

Средняя цена ручных измельчителей травы – 5 тыс. руб. Бюджетные модели находятся в ценовой категории 3-10 тыс. руб. Более дорогие устройства стоят 10-100 тыс. руб., к этой группе относятся также промышленные установки.

Измельчитель Viking

Главные преимущества самодельных садовых измельчителей

Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

В качестве емкости для сбора щепы можно использовать обычное ведро

Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

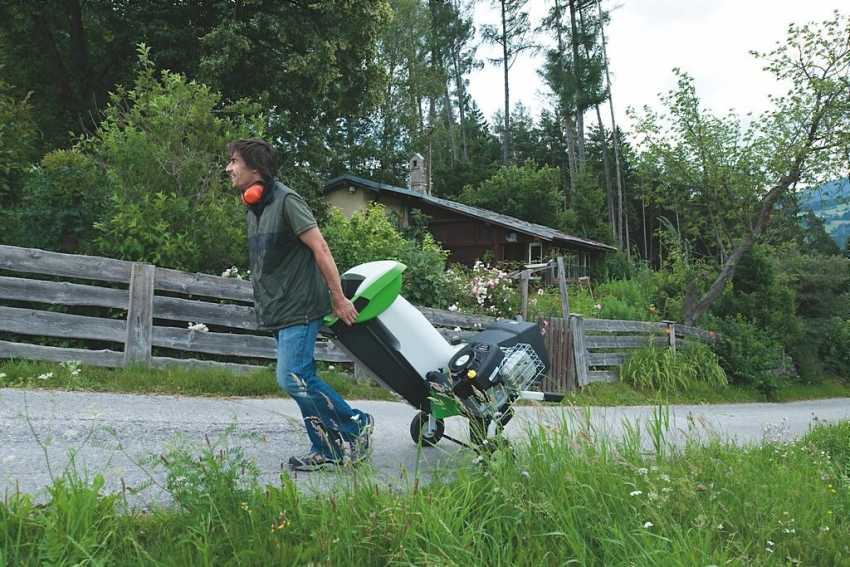

Для легкого перемещения измельчители могут оборудоваться колесами

Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.

Особенности конструкции и изготовления измельчителя травы

Различают два типа траворезок: бензиновые и электрические. Первые позволяют выполнять работы в любом месте участка. Аппарат справляется не только с травой, но и с ветками. Вторые привязаны к месту, хотя менее тяжелые. Качество зависит от мощности двигателя.

Принцип работы измельчителя схож с кухонным комбайном. Траву помещают в резервуар, в котором расположены ножи. Электромотор приводит в действие вал. Ножи начинают вращаться и измельчать траву. Конструкция состоит из:

двигателя;
вала с ножами;
металлической рамы – опора;
кожуха защитного;
приемного контейнера.

Внимание! Чтобы измельчитель травы удобно было перемещать по участку, к его основанию крепят колеса. Специалисты рекомендуют устанавливать двигатель 3000 Вт с 1500 оборотов в минуту

Чем выше скорость, тем лучше будет измельчены отходы, и ботва не будет наматываться на вал. В приусадебном хозяйстве измельчитель травы используют для:

утилизации отходов;
заготовки корма для животных и птицы;
приготовления мульчи или сырья для компоста.

Траворезка из пылесоса

Решая задачу, из чего сделать устройство и как измельчить траву, внимание следует обратить на старый пылесос «Тайфун», выпущенный в советское время. Некогда популярная марка бытовой техники идеально подойдет для измельчителя благодаря форме корпуса, имеющего отверстие, удобное для загрузки сырья

Удаление дробленой массы осуществляется через боковое отверстие прибора.

В качестве силового агрегата для корпуса от пылесоса «Тайфун» можно использовать двигатель 180 В от стиральной машинки. Дробилка для травы, своими руками изготовить которую можно за короткое время, собирается в следующем порядке:

Двигатель закрепить шпильками в нижней части контейнера;
На втулке нарезать резьбу под гайки;
Из полотна вырезать 4 заготовки для ножей;
В центре заготовок вырезать квадратные отверстия по диаметру посадочного шкива;
Заточить кромки ножей;
Закрепить на шкиве ножи гайками 32 мм.

Способы создания самодельных измельчителей

Если имеется большое желание, при наличии основных строительных материалов и навыков можно осуществить создание конструкции из подручных материалов своими руками. В результате вы получите такой прибор, который станет максимально соответствовать всем вашим требованиям и особенностям вашего участка.

На основе дрели

Проще всего будет создать измельчитель травы, используя для этого простой тип дрели. Подходит для совершения измельчения травы небольшого объёма (главным образом его используют для измельчения кормов для птиц и домашних животных).

Процесс измельчения лишней травы и веток будет происходить по типу функции кухонного комбайна. Так, в цилиндрическом корпусе, то есть в простом ведре, располагается наиболее острый ножик. В процессе совершения его вращения и происходит основной процесс нарезки травы и небольших веток.

Особое внимание в этом случае стоит уделить процессу заточки. Если сделать её правильно и качественно, то лезвие будет очень быстро рассекать ветки и превращать их в будущий компост

Стоит использовать именно односторонний тип заточки. Если вы хотите осуществлять обработку только травы, то оптимальной разновидностью ножа станет ромб.

Понадобятся:

Ножи.
Болты и гайки.
Дрель с общей мощностью около 1 кВт.
Особые контейнеры для травы (ведро).

Сборка будет происходить довольно просто, одна задача при этом — заточка ножей. Они обязаны обладать формой ромба с односторонним типом заточки, которая будет направлена вниз. Такая форма поможет вам защитить нож от процесса скапливания и наматывания на его поверхность лишней травы. После совершения сборки стоит поместить траву в ведро, после этого подключить прибор к электросети и измельчить всю нужную траву и растительность.

На основе пылесоса

Ещё один метод будет включать в себя процесс создания измельчителя на основе пылесоса «Тайфун». Такое устройство будет считаться наиболее мощным и симпатичным на вид. Здесь будет включено сразу два отверстия: через верхнее будет происходить специальная подача сырья, а через нижний будет выходить уже готовый компост.

Для создания такого прибора стоит взять корпус от пылесоса либо простой обрезок от трубы, двигатель с мощностью 180 Ватт, который можно достать из совершенно любой ненужной стиральной машинки, ножовочное полотно, прямоугольный профиль и специализированную втулку. Процесс сборки:

Двигатель стоит полностью закрепить на нижней части полученного корпуса.
На втулке нужно заранее создать два отверстия, что поможет выполнить установку такого вала.
Из ножовочного полотна следует сделать сразу 4 ножика, в вырезанных установках проделать несколько отверстий, а кромки при этом заострить при помощи специального точила.
Корпус и измельчитель соединяются при помощи специальных болтов, в это время стоит убедиться в том, что платформы устойчивы, а боковые грани такого прибора полностью закрываются листовым металлом.

На основе культиватора

Материалы, которые пригодятся для сборки:

Культиватор, который можно применять в качестве привода.
Стальной нож, который можно вырезать из полотна, и острозаточенный.
Саморезы.
Пластмассовая ёмкость, в которой будет происходить процесс измельчения.
Ножки и квадратная столешница.

Для сборки конструкции садового измельчителя стоит прикрепить привод к простому столу, сделав до этого отверстие в самой столешнице. После при помощи саморезов и дополнительных скоб подтянуть кожух машины к деревянному бруску. Для раструба следует создать дополнительную воронку из подручных материалов (к примеру, рукав от водостока) и закрепить её таким образом, чтобы она не мешала в процессе установки культиватора. Сам брусок можно закрепить саморезами к столу. В конечном счёте стоит установить специальные ограничители при помощи ножек, чтобы предотвратить процесс скольжения столешницы.

Соломорезка своими руками из стиральной машинки. Соломорезка своими руками из стиральной машинки

РазноеСоломорезка своими руками из стиральной машинки

Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма. Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы. Корморезку можно не только купить, но и сделать самостоятельно дома.

Самодельный кормоизмельчитель

Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом. Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной. К плюсам корморезок можно также отнести:

Компактность,
Простоту и удобность эксплуатации.

На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки. Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму. Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

Корморезка из баллона газового

Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие. По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник. Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.

На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.

Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей. Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.

Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.

Измельчитель кормов из стиральной машинки

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов. Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов. Верхний же нож — главный измельчитель.

В нижней части рабочей камеры проделывают отверстие для выхода переработанных кормов. Под него подставляют лоток или ведро. Каркас измельчителя устанавливается на раму. Вместо рамы можно использовать и обычный стол — главное прочно прикрепить аппарат к поверхности.

Верхнюю часть корпуса рекомендуется закрыть крышкой.

Крышку можно сделать откидную, чтобы контролировать качество измельчения и досыпать новое сырье, а можно в ней проделать маленькое окошечко.

Измельчитель из стиральной машины своими руками по этому принципу изготовленный является одним из самых эффективных и простых. Всего за час работы устройство способно перемолоть до ста килограмм овощей или корнеплодов. Размер частичек корма идеально подходит для скармливания как молодняку, так и взрослым особям, подходит для приготовления влажных кормов, а также засушки. Аппарат способен измельчить и свежескошенную траву.

Еще один плюс: самодельный кормоизмельчитель этого типа легко переделывается в зернодробилку.

Как самостоятельно собрать режущий элемент

Для изготовления фрезерного ножа вам понадобятся:

дисковые пилы (10-12 шт.). Их количество может отличаться от указанного, как в меньшую, так и в большую сторону. Чем больше установлено дисков, тем более мелкая щепа получится на выходе;
штанга резьбовая М20;
подшипники (внутренний Ø 20 мм);
плотный мягкий пластик для изготовления шайб-прокладок;
шайбы и гайки для крепежа.

На шпильку (её диаметр 20 мм совпадает с отверстием пил) надеть диск.
Между соседними дисками следует установить вырезанную из пластика шайбу. Она необходима, чтобы режущие кромки соседних пил (они шире, чем полотно диска) не цеплялись одна о другую.
Крайние диски фиксируют шайбами и гайками. В результате у вас получится вал, с расположенными на нём дисковыми пилами. Осталось установить штангу с пилами на раму, при помощи подшипников, втулок и хомутов.

Самодельные варианты

Чтобы своими руками сделать траворезку в бытовых условиях, не нужно иметь инженерных знаний. Готовый инструмент по своим характеристикам ничем не будет уступать заводским аналогам, при этом окажется более удобным и экономичным в эксплуатации.

Траворезка из болгарки

Сегодня практически у каждого на хозяйстве имеется такой электроинструмент, как болгарка. Это идеальный вариант для изготовления ручного измельчителя травы. Кроме болгарки, понадобятся следующие инструменты и детали:

молоток;
отвертка;
двигатель;
стальные скобы, болты с гайками;
вал;
рама;
режущие диски или лезвия;
шкивы;
сетка;
емкость для порезанной травы.

Рама является основанием агрегата для измельчения травы. На ней прочно фиксируются остальные элементы изделия: электромотор от болгарки, вал, емкость для сырья. Двигатель будет передавать в процессе работы крутящий момент на вал, непосредственно к которому крепятся режущие диски или ножи. Измельчение растительности осуществляется в деревянном или железном коробе, закрепленном на раме. Его дно представляет сетка, через которую измельченная трава будет попадать в отдельную емкость, расположенную под ним.

Травяной измельчитель из дрели

Неплохой инструмент можно сделать своими руками по чертежам траворезки из болгарки. Измельчение сырья таким аппаратом напоминает работу бытового кухонного комбайна. Принцип работы стандартное ведро цилиндрической формы используется в качестве корпуса устройства, в котором размещен острый нож. В результате вращения ножа по кругу с большой скоростью осуществляется рубка сырья.

Для работы траворезки используется электродвигатель от дрели мощностью 850 Вт. Нож изготавливается из ножовочного полотна

Важно правильно заточить лезвие, чтобы в период вращения на него не наматывалась растительность. Нож должен всегда оставаться свободным от травы и быть чистым. Выполняется односторонняя заточка его нижней плоскости

Выполняется односторонняя заточка его нижней плоскости.

Из стиральной машинки и пылесоса

Существует еще один уникальный вариант изготовления автоматического инструмента своими руками для нарезки травы с применением стиральной машинки и пылесоса. Для этого понадобятся следующие запчасти и инструменты:

Корпус от пылесоса.
Электродвигатель стиральной машины.
Прочное листовое железо для изготовления режущего ножа.
Две пластиковые емкости для бункера и улавливателя травы.
Металлические уголки.
Винты и гайки, прочие крепежные элементы.
Электрическая сварка.
Дрель и болгарка.

Пошаговая инструкция по изготовлению инструмента:

Подготовка корпуса. Согласно схеме корпус взят от пылесоса, на дне которого проделывается отверстие 70х70 см для сбрасывания размельченного сырья. Монтаж электродвигателя. Агрегат устанавливается на дно корпуса изделия валом вверх. Сам двигатель взят от стиральной машины. Нож вырезается из листового железа болгаркой. Его края приподняты немного вверх. Бункер и улавливатель травы. Эти две емкости изготавливаются из пластмассовых ведер

Они легкие и материал не ржавеет, что очень важно в этом случае. Сверху на улавливатель готовой сечки зелени надевается мешок, чтобы она не разлеталась в разные стороны в процессе резки

Рама инструмента

Это важный элемент конструкции, на котором фиксируются все остальные детали. Для ее изготовления применяются прочные металлические уголки, которые соединяются между собой при помощи сварочного аппарата.

Как изготовить измельчитель из триммера для дачи своими руками

Разнообразие техники для приусадебных работ позволяет применять инструменты для других целей, изменив конструкцию. Так можно смастерить измельчитель травы своими руками с помощью триммера. Для изготовления потребуется металлический уголок 2*2 см, бочка 20-50 л и косилка. Инструкция по изготовлению:

В бочке из-под масла делают сверху отверстие для загрузки травы и веток.
С одной стороны снизу проделывают выходной отвод для мульчи. К нему приделывают сетку с ячейками 2*5 см. Это позволит удерживать сегменты крупной фракции в измельчителе для последующей обработки.
В днище проделывают центральное отверстие, равное диаметру втулки триммера. Косилку крепят с тыльной стороны к днищу при помощи четырех саморезов.
Из металлического профиля сваривают каркас для установки триммера. При помощи отрезка из оцинкованной стали укрепляют прибор к решетке саморезами.

Чтобы конструкцию было удобно разбирать, при монтаже следует тщательно затягивать гайки, иначе при вибрации плохо затянутые болты могут сорвать резьбу, что усложняет дальнейшую работу.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

Как правильно выбрать электрический измельчитель?

Этот вопрос непростой и требует некоторых знаний

Чтобы выбрать измельчитель травы садовый электрический, следует обратить внимание на следующие параметры:

Тип двигателя и его мощность.
Систему ножей.
Реверс. Бывает, что ножи забиваются травой или не могут переработать большую ветку. Тогда с помощью реверса можно быстро остановить ножи и заставить их вращаться в другую сторону. Таким образом мусор, с переработкой которого возникли проблемы, выходит назад.
Вес и массу устройства.
Наличие толкателя. С его помощью мусор продвигается в воронку. Не рекомендуется эту работу делать голой рукой, можно получить травму.
Возможность для переработки мусора разного происхождения.

Размер приемника и воронки, с помощью которых подается мусор. Легко обслуживается агрегат с наклоненной воронкой в виде конуса. Лучше, если будет несколько отверстий разного размера: в одни будут вставляться ветви, а в другие – растительные отходы.
Возможности автоматизации и защиты. Лучше выбирать агрегат с блокировкой самостоятельного запуска. Бывает, что на какое-то время электричество пропадает, а потом внезапно появляется. Если нет блокировки, измельчитель травы включается самостоятельно, и при перепаде силы тока может выйти из строя. С блокировкой он сам не включится.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

двигатель;
ножи, установленные на рабочем валу;
раму (обычно металлическую);
защитный кожух;
короб, предназначенный для приема срезанной растительности;
пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;

• примерно 1 м.кв. стальной сетки с мелким размером ячеек;

• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;

• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;

• хомуты, которыми будет крепиться мотокоса к деревянной основе;

• саморезы, болты, гайки, шайбы;

• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;

• электродрелью с набором сверл по дереву и металлу;

• электрическим лобзиком с пилками для резки металла или ручным его аналогом;

• молотком;

• рожковыми или торцовыми ключами;

• пробойником;

• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;

• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;

• в них вставляют пилку электролобзика и вырезают трапеции;

• обрабатывают срезы напильником или наждачной бумагой;

• по центру днища высверливают отверстие под вал измельчителя;

• из стальной сетки вырезают круг размерами по диаметру дна;

• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;

• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;

• концы будущих опор сплющивают молотком;

• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);

• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;

• сверлят по отметке отверстия;

• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;

• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;

• собирают мотокосу;

• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

• К доске хомутами прикрепляют двигатель мотокосы.

• Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.

• Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.

• Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

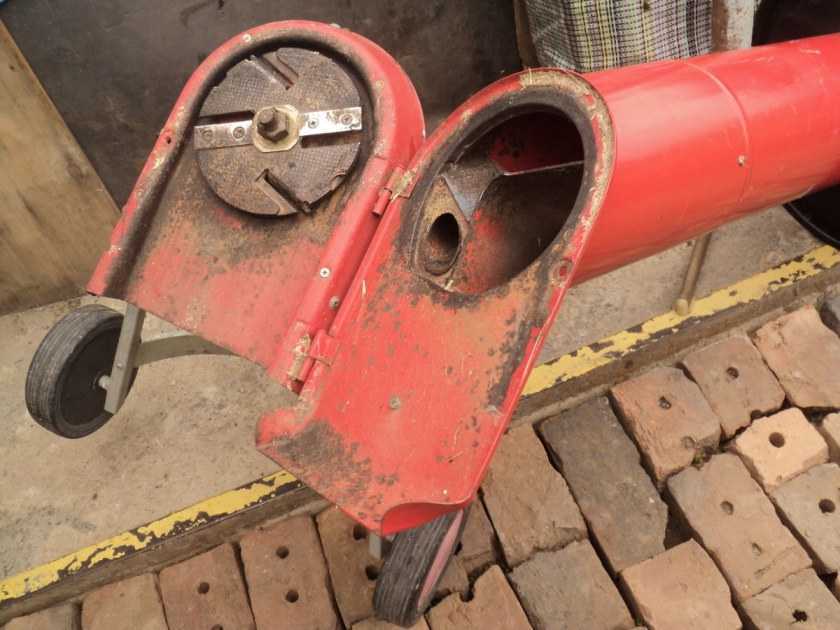

Типы режущих деталей

Молотилка для травы должна иметь в своей конструкции острые и крепкие лезвия, чтобы перемалывать не только траву, но и ветки. В зависимости от сельскохозяйственных нужд они могут быть нескольких видов:

дисковый нож, состоящий из трех лезвий (для травы и тонких ветвей);
фрезерный нож (для веток покрупнее);
фрезерно-турбинный нож (справляется с крупными и мелкими ветвями одновременно).

Первый вид ножей хорошо подойдет для переработки мелкого растительного мусора. Если перемалывать ими крупный, то лезвия достаточно быстро придут в негодность. Агрегат с таким ножом будет полезен садоводу, которому не нужно обрабатывать большие объемы. Остальные два подходят для работы с крупными элементами (хорошее решение для средних и крупных фермерских угодий).

Виды измельчителей

Существуют различные типы кормов для скота и птицы, сочные типы кормов, зерновые и травянистые сорта. Каждая конструкция подразумевает изготовку под удобное использование и выпуск качественного продукта.

Самодельный измельчитель для зерна

Разнообразие конструкций дает возможность использовать устройство в различных сферах. Производятся ручные корморезки с механизмом треки, соломорезки, а так же ручные мельницы. Механизированные корморезки, изготовленные своими руками, при большинстве случаев оснащаются электродвигателями для максимальной производительности при домашнем хозяйстве либо производстве. Существуют универсальные устройства, способные перемалывать различные виды кормов путем замены режущего элемента.

Измельчитель сочных кормов

Сочные корма измельчаются теркой с крупными зазубринами. Когда процесс требует механизации, применяется электродвигатель, к которому крепиться ведро и терка. Корморезка изготавливается в соответствие заранее подготовленному чертежу, усиление ведра происходит зачет приваренных полосок у окантовки, шириной от 1 см. По всей площади ведра изготавливаются отверстия для дружки в желаемом порядке.

Самодельная овощерезка

Для изготовления станины используется столик малых размеров, который устанавливается на несколько сантиметров ниже задней части. Заполнение кормом использует ящик, изготовленный своими руками, который устанавливается под углом до 40⁰ по отношению к основной емкости. В самом низу подставляют лоток для сбора готовой продукции. Низко оборотистый двигатель приводит в движение измельчитель, который расположен максимально близко к стенкам для лучшего помола.

Измельчитель зерновых

Зерновые культуры обрабатываются универсальным типом корморезок. Основным отличием является использования другого типа режущего элемента и оборотов двигателя. Наличие в конструкции сетки позволяет регулировать степень помола зерновых культур, пропускная способность контролируется открытием дверцы. Для надежной рабы используется однофазный двигатель двухскоростного типа с максимальными оборотами до 3000 в минуту.

Размер готового сырья регулируется своими руками путем установки решета различного типа. Измельченное зерно или другие материалы могут быть пропущены через станок несколько раз для достижения желаемого результата.

Измельчитель травянистых культур

Конструктивные особенности не отличаются от вышеизложенных примеров, однако имеет место соблюдение особых параметров. Емкость для измельчителя своими руками подбирается при зависимости от объема работ, форма должна соответствовать цилиндру. Прямоугольное отверстие изготавливается в нижней части, приспособлено к выбросу готовой продукции через короб, скрепленный заклепками.

Стеблерезка своими руками

Мощность двигателя корморезки подбирается в зависимости от выбранной емкости, основным критерием выступает количество оборотов, оно должно держаться при количестве 3 тыс./мин. Режущий элемент изготавливается из подручных изделий нержавеющей стали.

Корморезка терка

Наиболее распространенный способ обработки сырья в домашнем хозяйстве – корморезка из терки. Самодельная корморезка такого рода позволяет производить готовый корм на небольшое домашнее хозяйство. Своими руками изготовить конструкцию не составит труда, чертежи могут не понадобиться вовсе. Некоторые основные элементы для изготовления корпуса:

Лист нержавеющей стали, подойдет кусок 30х50.
Пластина, соединяющая элементы.
Рычаг, которым будет происходить вращение.
Столешница для крепления.

Корморезка-тёрка

Своими руками изготавливается ручная корморезка довольно легко, необходимо правильно выполнить последовательность шагов. Отверстия крышки выпиливаются нужного диаметра для качественной резки. Процесс изготовления не отнимет множество времени при наличии сопутствующих материалов и инструментов.
