Таймер для капельного полива: назначение, виды и особенности изготовления своими руками

Демонтаж на зиму

Демонтаж таймера полива на зиму не ограничивается снятием устройства, поэтому обсудим подробнее весь процесс.

Для начала нужно отключить само устройство. Далее — отключить подачу воды и снять шланг, который присоединен к выходу на устройстве. Потом следует снять таймер с подающей трубы и разобрать его. Нам нужно удостовериться, что внутри не останется воды, а также провести очистку от грязи и пыли.

После демонтажа таймера нужно продуть систему так, чтобы в ней не осталось воды. В противном случае она замерзнет и разорвет трубы/шланги. Чтобы это сделать, нужно перекрыть воду и включить компрессор, который будет нагнетать воздух в систему. Все это действие занимает несколько минут, после чего устройство отключается. Если у вас нет компрессора, тогда продувку нужно сделать вручную, либо сложить шланги так, чтобы вода из них вытекла под силой притяжения. Далее нужно удалить все датчики, если таковые были установлены, а также утеплить электромагнитные клапаны, которые не переносят морозов. Для этого используется любой изолятор, который не впитывает воду.

Принцип работы таймера для капельного или другого типа полива

Большинство автоматических поливных систем работают с самотечными коллекторами в соответствии с законами гидродинамики. Это значит, что при помещении резервуара на некоторой высоте от земли, например, 3–5 м, в трубопроводе системы возникает давление порядка 0,2 атмосфер, которое как раз и доставляет жидкость к конечному потребителю — растениям. А для автоматизации этого процесса и рационального расхода энергоресурса, как раз и служат таймеры, регулирующие время и количество подачи воды.

Для полноценной работы данного класса устройств необходимо с помощью резьбовых соединений один конец таймера подсоединить к системе централизованного водоснабжения или в самотечный коллектор, а второй — в контур для полива.

Далее, в зависимости от конструкции таймера и его настройки механизм устройства с определенной периодичностью будет открывать и закрывать шаровой кран или же втягивать клапан соленоида, тем самым обеспечивая подачу воды к растениям с заданным интервалом.

В тех случаях, если необходимо выполнить орошения большого участка с многоконтурной системой полива, самотечный коллектор уже не будет эффективным. В таких случаях, помимо таймера для автоматизации полива, необходимо дополнительно устанавливать насосную станцию.

Виды и варианты на рынке

На рынке есть большой выбор таймеров для капельного полива. Рассмотрим несколько моделей из Яндекс Маркета.

С механическим дисплеем

Прибор работает благодаря пружине, которая приводит в действие клапан. Отлично подойдет для маленьких участков.

Данный вид относят к бюджетному сегменту. Они надежны, обладают низкой стоимостью и для работы не нуждаются в постоянном источнике питания, удобны в применении. Приборы включаются и выключаются самостоятельно, что позволяет не отвлекаться на полив. А механическое управление повышает срок эксплуатации таймера.

Главный минус механических таймеров – необходимость самостоятельного включения устройства. Еще один недостаток — их нужно укрывать от прямых солнечных лучей и от дождя, чтобы продлить срок службы.

Green Helper GA-319N

Данный прибор имеет механическое управление, диаметр подключения составляет 19 мм. Это значит, что он будет работать со шлангами соответствующего диаметра.

Максимальное время полива – 120 минут, можно настроить собственную частоту полива от 1 до 72 часов. Возможен еженедельный повтор. Поддерживает давление до 6 атм. Работает от батареек.

Пользователи отмечают простоту использования и надежность данного таймера. Примерная стоимость – 1300 руб.

FISKARS 1054792

Таймер имеет механическое управление и оснащен полезными функциями. Среди них:

• автоматическое включение и выключение воды в соответствии с выбранной программой;
• автоматическая блокировка клапана при низком заряде батареи
• широкий дисплей с удобным выбором программ
• кнопка мгновенного полива.

Сделан из стали, полиамида и пластика. Производители отмечают простоту и удобство прибора. Примерная стоимость – 4900 руб.

С электронным дисплеем

Удобный вариант для крупных участков – полей, дач или отдаленных территорий. Он имеет большой список регулировок, вплоть до выставления времени полива для каждой отдельной культуры. Может иметь один из 2 вариантов управления:

1. Ручное. Устройство можно настраивать на 7 дней с максимальной длительностью полива в 2 часа. Оно обладает следующими преимуществами: низкая стоимость, полная автоматизация, простая настройка. Главный недостаток – невозможность подключения к прибору дополнительных датчиков влажности. Это может привести к большему расходу воды.
2. Полностью программное. Приборы такого типа можно настраивать не только по времени, но и по множеству других параметров. Аппарат может включать до 16 различных программ. Среди них есть даже определение влажности почвы и интенсивности солнечного света. К устройству можно дополнительно подключить датчики дождя и уровня воды в баке. Прибор имеет несколько минусов – это высокая цена и сложная настройка.

DEKO DKIT01

Таймер для полива с электронным управлением, полупрозрачный, имеет герметичную прокладку. Может настраиваться в двух позициях: настройка интервала полива и длительности. Можно выбрать любой диапазон времени от 1 минуты о 2-х часов и от 1 часа до 7 дней по интервалу полива.

Присоединяется к шлангам 13 мм, присоединение к крану – 25 мм. Работает от батареек. Пользователи отмечают надежность и четкую работу прибора. Примерная стоимость – 1500 руб.

Green Helper GA-328-2

Наиболее усовершенствованная модель таймера с двухканальным входом. Данная модель предусматривает установку времени до секунд. Рабочее давление — от 1 до 8 атм; полив может настраиваться частотой от 30 секунд до 1 дня, максимальное время полива – 360 минут.

Прибор имеет возможность для подключения датчиков дождя и влажности почвы. Управление как электронное, так и механическое. Примерная стоимость – 2400 руб.

Рейтинг таймеров для капельного полива представлен в этой статье.

Дополнительные функции таймеров

Помимо своего основного назначения, следующие дополнительные возможности:

1. Датчик дождя. Подобное устройство устанавливается при монтаже систем орошения почвы на открытой местности. Оно улавливает наличие осадков в количестве от 3 и до 30 миллиметров. Схема полива, соответственно, изменяется, то есть мини датчик не будет совершать увлажнение во время природных осадков. Также на подобном датчике имеется таймер отсрочки, который устанавливается в ручном режиме. Кран подачи воды будет перекрыт после дождя на то время, которое вы зададите.
2. Мембранный насос. Данное устройство монтируется вместе с таймером или отдельно. Он следит за количеством воды, накопленной в емкости, и при достижении критической отметки отключает подачу.
3. Датчик влажности почвы. Подобные устройства устанавливаются в нескольких местах на грядке. Они измеряют показатели влажности почвы. При достижении определенного уровня, датчики посылают сигнал на контроллер, который в свою очередь открывает кран. Датчик влажности является незаменимым устройством для систем орошения в случае, если за ними не ведется постоянное наблюдение человеком. Контроллер влажности позволяет максимально экономить расходы воды, ведь кран системы водоснабжения открывается лишь в те моменты, когда это действительно нужно. При установке подобного устройства схема полива должна быть изменена, как правило, в контроллерах полива шестнадцатая программа предназначена для работы с датчиками влажности.
4. Фильтр. Он служит для дополнительной очистки воды, в случае если вода для полива берется из естественных водоемов или систем септиков.

Все дополнительные устройства можно приобрести в комплекте с контроллером полива либо же по отдельности. Намного дешевле это обойдется при покупке всего оборудования для монтажа систем орошения.

Откуда взялся капельный полив и сфера его использования:

Капельный полив в современном мире считается изобретением израильских фермеров, которые до сих пор умудряются делать поставки овощей и фруктов из своих засушливых теплиц по всему миру (в том числе в Россию). Хотя, вид полива появился гораздо раньше, просто образец современной работы израильских специалистов стал примером для подражания многим другим производителям.

Суть простой работы капельного полива описана выше, но важно понимать, что его применение так универсально, что подойдет для всего огорода: от полива клубники на открытом грунте до тепличных посадок. При желании:

При желании:

★ При этом всё из одной бочки. ★ «Самотёком». ★ С заданным интервалом. ★ С контролем, почвы и того, что прошел ли дождь.

Вопросы и ответы

Выбор и установка таймера могут оказаться довольно сложной задачей. Некоторые пользователи задаются одними и теми же вопросами, что позволяет заранее дать нужную информацию.

Как повысить давление воды на самотечной системе, чтобы таймер мог работать в штатном режиме?

Оптимальный вариант — установить расходный резервуар на большей высоте. Перепад создаст определенное давление, и прибор получит необходимые условия для функционирования.

Что лучше, один дорогой многоканальный прибор, или несколько дешевых механических таймеров?

Все зависит от условий эксплуатации, а также от распорядка дня владельца. Иногда без интеллектуального устройства не обойтись, но чаще требуется лишь обеспечить автоматическое отключение полива для защиты от затопления.

Каков срок службы таймера?

Это зависит от условий работы, качества воды и прочих факторов. Производители дают на интеллектуальные модели ресурс в 1500 циклов «вкл/выкл». Однако, это только гарантия, а реальный срок службы определяется индивидуально.

Какой тип батареек требуется для таймеров?

В зависимости от конструкции могут быть использованы пальчиковые батарейки типа АА, или более мощные элементы типа «Крона».

Что будет, если произойдет внезапное отключение воды?

Поскольку давление воды станет нулевым, клапан закроется и орошение прекратится. Когда давление будет восстановлено, работа устройства возобновится.

Терморегулятор для теплого пола

Рейтинг лучших видеорегистраторов

Незамерзающий кран для воды

Всё о перфораторных бурах

Конусное ступенчатое сверло по металлу

Газовые баллоны для дачи

Насадка на триммер для прополки

Коврик для работы в саду

Таймер для капельного полива: назначение, виды и принцип работы

Существует несколько классификаций, которые позволяют подразделять устройства на несколько видов.

В зависимости от типа управления, таймер полива может быть представлен:

• системой автоматического контроля. Такой таймер предназначен для выполнения поливов в соответствии с предварительно заданной программой. Посредством такого устройства допускается регулирование количества воды, расходуемой в процессе капельного полива. Подобный вариант относится к категории наиболее практичных устройств для тепличных конструкций. Несомненным достоинством является возможность программировать наиболее оптимальный и эффективный режим орошения;
• ручной или механический таймер с появлением автоматических приборов стал менее популярным. Такая низкая востребованность ручного оборудования обуславливается необходимостью контролировать устройство.

В зависимости от участка использования, контроллеры могут примениться:

• на территории садовых насаждений. Здесь могут быть использованы электронные, механические, автоматические, шаровые и другие разновидности устройств. Применяются на осуществление забора жидкости из централизованной системы водоснабжения или специальной ёмкости;
• на огородных грядах лучше всего применять шаровой водяной контроллер, но не хуже зарекомендовали себя механические или электронные таймеры типа раlisad, что позволяет выставить оптимальные условия водяной подачи для гряд с разными культурами;
• в тепличных конструкциях требуется применение системы капельного орошения, которая оснащена автоконтроллером.

Капельный расход жидкости

Одним из наиважнейших параметров среди показателей работы капельной ленты является степень выливания жидкости из каждой капельницы за установленный период времени. Устанавливая водный расход, требуется учитывать ряд критериев:

• Вид источника;
• Ленточная длина;
• Потребность орошаемой культуры в жидкости;
• Метод посадки растений;
• Способность почвы впитывать влагу.

По степени расходования жидкости на одно устройство можно выделить три типа эмиттеров:

1. Расход на одно устройство от 2 до 4 литров час – повышенный расход жидкости. Прекрасно подойдет для сельхозкультур с мощной корневой системой, которым требуется много влаги. Зачастую применяется при двухрядной посадочной схеме, а также необходим на песчаном грунте с ускоренным впитыванием;
2. Расход на одно устройство от 1 до 1,5 литров в час – усредненный поток, рекомендованный для подавляющего большинства видов почв и орошаемых растений;
3. Расход на одно устройство от 0,6 до 0,8 литров в час – неплохо подойдет для больших поливных линий, а также для источников воды с низкой производительностью, и на почвах с малой скоростью увлажнения.

Преимущества использования таймера

Многие дачники мечтают облегчить свой труд и высвободить свободное время благодаря автоматизации. Система капельного полива или дождевания – отличный помощник фермера, ведь ему уже не нужно поливать грядки из шланга или из ведра. Система делает это за него и гораздо лучше него.

Таймер полива для самотечной системы с комплектом установки

Только вот незадача! От огорода или теплицы все равно не уйдешь далеко, систему полива нужно включать и выключать через каждые 2-3 часа! Этот насущный вопрос призван решить таймер (контроллер) автоматического полива. Достаточно однажды запрограммировать прибор, и он будет руководить поливом весь сезон, совершенно без вашего участия.

Внимание! Современными электронными таймерами можно управлять даже с мобильного телефона или с интернет-аккаунта!

Таймер полива работает от двух пальчиковых батареекПреимущества использования таймера:

1. Полив ведется по точно выверенному плану. Сбоев практически не бывает.
2. Установка контроллера не занимает много времени, а пользу приносит значительную.
3. Есть возможность запрограммировать отдельный полив для каждого вида растений.
4. У овощей, ягод или цветов формируется четкий водный режим. Они получают влагу каждый день в одно и то же время, и ровно столько, сколько им нужно. Режим способствует наилучшему росту и развитию растений.
5. Экономичность. Благодаря таймеру можно уменьшить расход воды.

Способы организации капельного полива из пластиковых бутылок своими руками

Существует несколько способов создания капельного полива из пластиковой тары. Система может осуществлять поверхностное и внутрипочвенное орошение.

Подземный самодельный капельный полив корней с помощью пластиковых бутылок может выполняться несколькими способами. Наиболее популярным является вариант вкапывания тары между смежными кустами на глубину 10-15 см дном вниз. Вдоль всей бутылки до начала сужения ее к горлышку следует выполнить посредством цыганской иглы или шила отверстия, отступив 3 см от дна емкости. Количество отверстий в среднем составляет 10-12 шт. для тары в 2 л. Емкость, обмотанная тонкой тканью, вкапывается в предварительно подготовленную лунку, заполняется водой и закрывается крышкой.

Тара по мере опустошения, что происходит под давлением земли, может деформироваться. Во избежание этого следует проколоть в крышке отверстие для выравнивания давления, а также необходимо своевременно пополнять запасы воды.

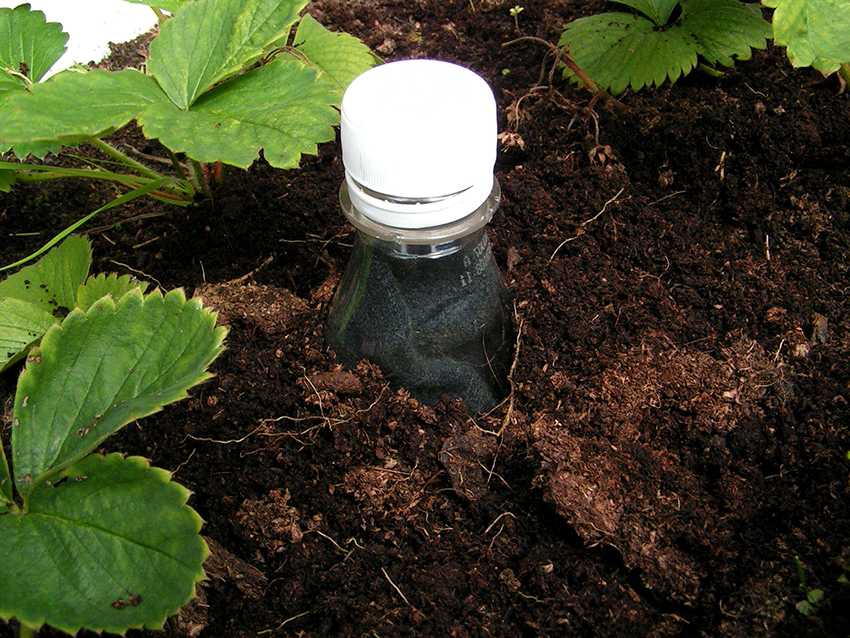

Самый популярный вариант орошения из пластиковой бутылки – это вкапывание тары между растениями

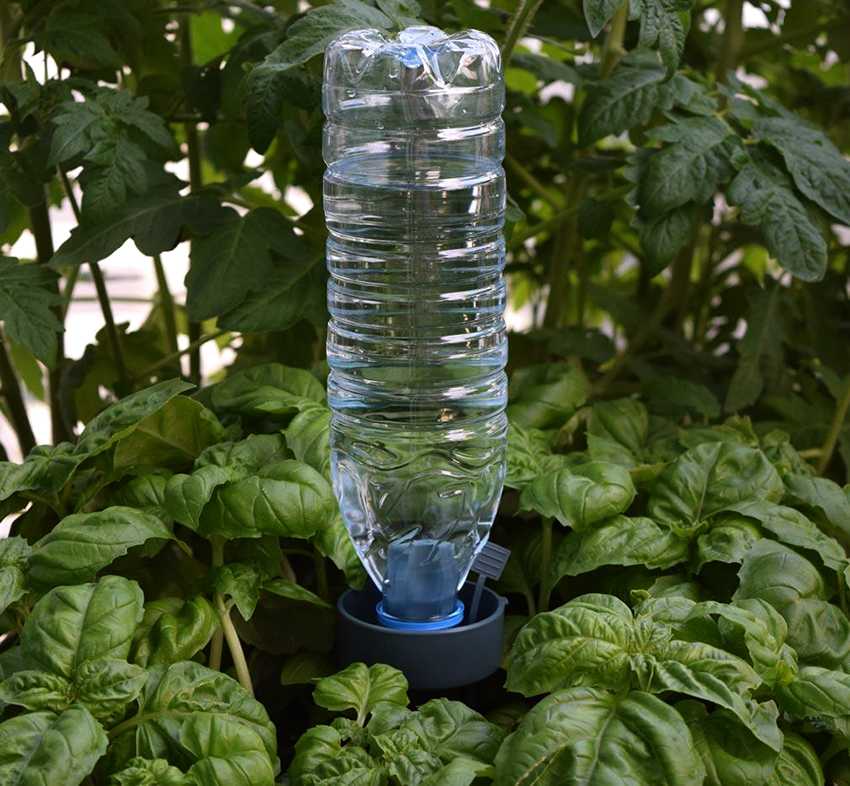

Другим подобным вариантом является расположение тары крышкой вниз. Для этого способа необходимо отрезать у бутылки дно и на горлышко накрутить крышку. По всей площади тары выполняются отверстия, не доходя до верха на 2-3 см. Бутылка, предварительно обернутая марлей, укладывается в лунку и заполняется водой. Чтобы мусор не попадал в воду, емкость накрывается сверху ранее срезанным днищем.

Внутрипочвенный капельный полив своими руками для дачи можно организовать с помощью специальных насадок продолговатой формы с отверстиями. Их можно купить в специализированных магазинах для дачников и садоводов. Насадка накручивается на горлышко тары вместо крышки. В этом случае следует использовать бутылки емкостью до 2,5 л, поскольку для тары в 5-6 л нет таких приспособлений. Бутылка горлышком вниз вставляется в землю на глубину насадки. Дно емкости можно не отрезать. После опустошения тары наконечник выкручивается, она заполняется водой, и манипуляция повторяется.

Прикорневой и поверхностный капельный полив своими руками из бутылок

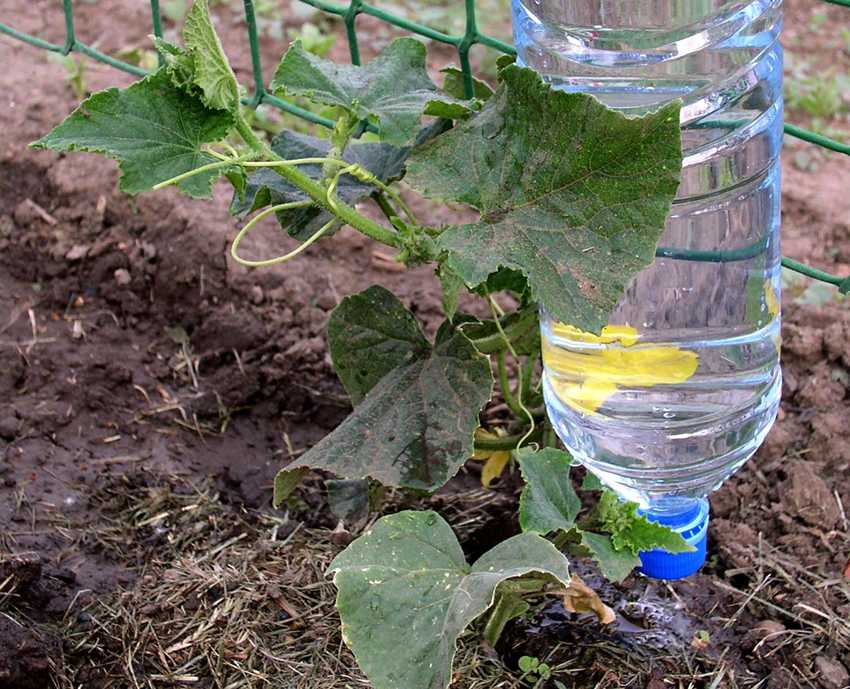

С помощью пластиковой тары можно осуществить прикорневой капельный полив огорода, направив капли воды непосредственно под корень каждого растения. Для данного способа лучше выбрать емкость объемом 1,5 л. В центральной части крышки проделывается отверстие посредством гвоздя. Далее следует срезать дно бутылки под углом 30-40 градусов. Под таким же наклоном относительно земли будет располагаться сама емкость. Тара закрепляется с помощью нескольких палок и скотча как можно ближе к кусту, наклонив горлышко таким образом, чтобы обеспечить попадание воды прямо под корневище.

Еще один вариант, который часто используется в теплице, предполагает полив растения на некотором расстоянии. Для этого следует взять тару небольшого объема и обычный стержень шариковой ручки, предварительно очищенный от остатков пасты бензином или растворителем. Один его конец плотно закрывается зубочисткой или спичкой. Другой вставляется в отверстие бутылки. Место соединения лучше загерметизировать с помощью пластилина.

Капельный полив из пластиковых бутылок может быть прикорневым и поверхностным

В стержне необходимо выполнить отверстия, количество и размер которых будут зависеть от требуемой интенсивности увлажнения. Он направляется под корень растения, в зависимости от чего бутылка вкапывается в землю на нужную глубину. Тара заполняется водой и закрывается крышкой.

Для небольшого участка можно изготовить подвесную систему. Для этого над кустами сооружается опора, натягивается металлический прут или проволока, к которой будут подвешиваться бутылки. В дне или крышке тары, что зависит от варианта ее расположения, следует проделать ряд небольших отверстий. Главным преимуществом данного способа является то, что вода к растению будет поступать теплой благодаря тому, что нагревается под воздействием солнца.

Тара развешивается над грядкой на высоте 30-50 см от уровня земли. Место расположения бутылки следует выбирать исходя из оптимального попадания капель под растение, а не на его листья.

Если территория полива небольшая, то можно сделать подвесную систему

Таймер полива с ручным управлением (видео)

На сегодняшний день используется несколько разновидностей контроллеров, классифицируемых по типу подачи воды:

• капельное орошение с таймером. Наиболее популярный и востребованный вариант, полностью исключающий возможность столкнуться с перерасходом воды и избыточным переувлажнением грунта. Оросительные мероприятия осуществляются согласно заблаговременно спланированной схемы водоподачи. Преимуществом такой конструкции является медленное поступление жидкости и возможность выполнять подкормку жидкими удобрениями. Контроллеры системы подобной конструкции характеризуются наличием датчика на влажность, что позволяет уловить состояние грунта;
• шаровые контроллеры полива могут быть как механическими, так и электронными. Основным преимуществом механического таймера является простота обслуживания и эксплуатации. Непосредственно перед осуществлением запуска требуется установить оптимальные временные рамки оросительных мероприятий и длительность полива. Электронные устройства предполагают программирование даты, времени, а также выбор необходимой программы, которая наиболее соответствует ботаническим особенностям выращиваемой культуры. Орошение осуществляется посредством давления, создаваемого насосом.

Системы GARDENA

Еще одна популярная, простая и надежная установка автополива Гардена.

1. Можно выбрать готовый комплект с контроллером, полиэтиленовыми трубами и дождевателями.
2. Автоматика настраиваемая.
3. Датчики дождя автоматически отключают автополив.
4. Разбрызгиватели.
5. Электромагнитный клапан.
6. Микрокомпьютер (пульт управления с контроллером).
7. Датчики — температуры, ветра, осадков.
8. Площадь орошения — до 380 м².

Вся система настраивается с учетом экологических особенностей орошаемого участка:

1. Наличие влаголюбивых растений.
2. По типу почвы.
3. По возрасту кустов.
4. По количеству насаждений.

Производитель: «Gardena», Германия

Есть и более скромные системы бюджетного сегмента.

Что такое капельный полив: особенность системы орошения

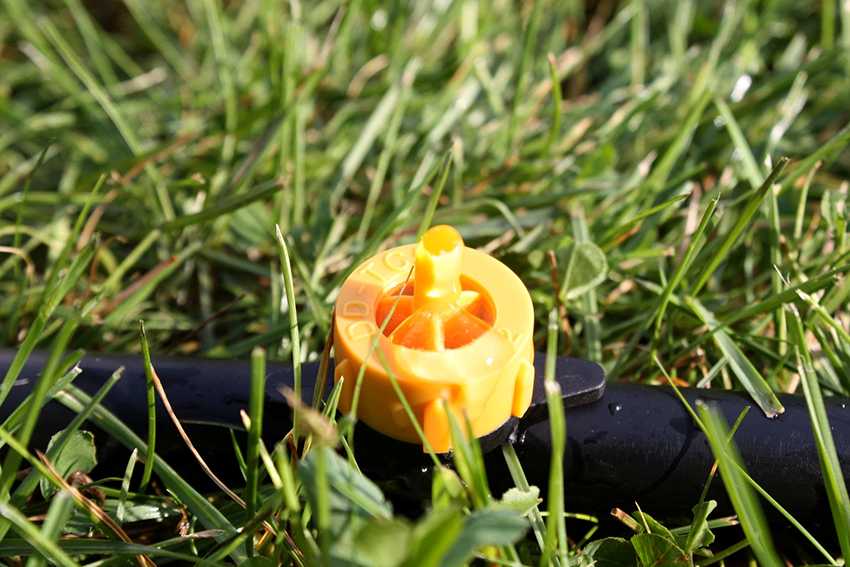

Капельный полив является системой регулярного и равномерного обеспечения влагой корневой системы растений, что способствует увлажнению почвы непосредственно под насаждением. Такое орошение позволяет существенно экономить воду. Почва не переувлажняется чрезмерно и не заболачивается между рядами, как это происходит при других вариантах подачи воды. Это содействует активному поступлению кислорода к корневой системе, что благотворно влияет на рост растения, повышая тем самым урожайность.

Благодаря капельной системе полива вода попадает напрямую под корни растения

Капельная система орошения позволяет снизить трудоемкость ухода за зелеными культурами. А при автоматизированном процессе можно оставлять участок без присмотра на несколько дней, не беспокоясь о том, что растения останутся без воды.

Комплектация может быть самой разнообразной. Но в состав любой системы входят магистральные трубопроводы для подачи и распределения воды и отводные ветви, подающие воду непосредственно к корневой системе каждого зеленого насаждения. Система подключается к централизованному водопроводу, накопительному баку (самотечный вариант) или к насосной станции. Может быть укомплектована автоматикой, иногда ее управление осуществляется ручным способом. В зависимости от данных критериев подбираются комплектующие системы.

Расчет геометрического размера блоков для капельного полива

Расчет площади затенения для различных растений и выяснение рентабельности использования капельного полива.

Разводные трубопроводы могут проходить через поливные блоки со смещением, посередине либо по их границам.

В большинстве ситуаций разводные трубопроводы капельного орошения располагаются именно посередине блоков с двусторонними разводками оросительной трубки. Это зависит из-за высоких цен данной системы полива.

Однако в некоторых случаях целесообразным являются односторонние расположения трубок по отношению к разводным конструкциям. Данный вариант учитывает неудобную конфигурацию полей и высокие затраты на проведение магистральных трубопроводов, что делает полив особенно дорогим.

Вторым фактором, влияющим на геометрический размер поливного блока, являются технические характеристики оросительных трубок.

1. Для самых массовых оросительных трубок (диаметр 1,6 см, полив на эмиттер – около 1 л/ч и шаг 0,3 м между эмиттерами) при неравномерности 10% длина поливного гона равна примерно 170 м. Исходя из этого, требуется изучение технических характеристик предлагаемых оросительных трубок.
2. При разбивке участка на наличие блоков, осуществляющих полив, целесообразным является использование гонов для орошения, длина которых составляет 70 % от максимально возможной.
3. После определения длины блоков для орошения рассчитывается протяженность разводного трубопровода. Для этих целей площадь блоков для орошения делится на их размах.

При этом не допускается выращивание в одном блоке разной культуры, тем более с различными нормами удобрений и полива. При необходимости, если это невозможно, используется применение соединительных фитингов с наличием кранов.

Желательно в такой ситуации исключить использование различных схем посадок с разных боков одних и тех же разводных трубопроводов.

Принцип работы и настройка

Все виды таймеров функционируют на основе шарового крана либо солиноидного клапана. Шаровый таймер полива работает из бочки или в самотечных системах (при низких показателях давления). Можно применять для орошения через медицинские капельницы.

Контроллеры с клапанами работают от центрального водопровода (давление около 0,2 атмосфер). Многоклапанное устройство позволяет организовывать несколько линий одновременного полива. Работает оно от электросети.

При капельном поливе верхний слой грунта остается сухим, а влага концентрируется глубже, у корней. Не видя этого, хочется производить полив чаще, потому что почва кажется все еще сухой.

Во избежание залива растений, выкопав грунт лопатой, нужно убедиться в том, что прикорневой зоне растений влаги не хватает и полив действительно нужен. Если земля слишком мокрая, значит таймер необходимо настроить с уменьшением времени полива.

Часто в загородных поселках днем из-за активного полива снижается напор воды. Установка автоматического таймера даст возможность организовать полив в вечерние и ночные часы.

Таймер поможет автоматизировать полив на любой площади, будь то несколько гектаров, теплица, или даже одно растение, освобождая владельца от обязательного присутствия на участке и неусыпного контроля. Можно спокойно отсутствовать на даче в течение нескольких дней или недель, зная, что с растениями все в полном порядке.
